VII Schwenk-/Neigekopf
Zu den Schwenk-/Neigeköpfen und der Telemetrieeinheit von
Fremdherstellern gibt
Beschreibungen zum
Einstellungen der
messtechnik-Schwenk/Neigekopf wird im Folgenden beschrieben.
Eine Aufbauanleitung ist dort ebenfalls zu finden.
Aufbauanleitung mit mk-messtechnik
Schwenk- / Neigekopf PT-02
Die Montage des Systems wird weiter unten beschrieben – hier
zunächst der elektrische Anschluss zur Kontrolle der Funktion.
Elektrische Anschlüsse:
Der Schwenk-/Neigekopf PT-02 ((1) in Abb. 1) besitzt ein
Anschlusskabel (2), welches mit der Kamera AV-Cr (3) verbunden
werden muss. Das Kabel ist verpolungssicher und symmetrisch – es
spielt also keine Rolle, welches Ende an der Kamera eingesteckt
wird.
Die Stromversorgung der Kamera und des S/N-Kopfes erfolgt über
den DC-Eingang der Kamera, der an das mitgelieferte Netzteil PS-
12E (4) oder den normalen Kameraakku angeschlossen wird. Auch
hier kann beim Anschluss mit dem mitgelieferten Kabel (5) nichts
falsch gemacht werden. Das Netzteil kann an einer normalen
Schutzkontakt-Steckdose betrieben werden. Zur Signalübertragung
wird die Kamera mit einem Duplex-Lichtleiter (6) mit dem Empfänger
verbunden. Ist kein AV-Signal vorhanden und keine Kommunikation
möglich, so ist evtl. IN und OUT auf einer Seite vertauscht.
(3)
(6)
AV-P/T-02
es gesonderte
Anschließen
Datenübertragungseigenschaften.
(1)
(2)
(5)
Handbücher mit
der Leitungen und
Der
(4)
den
den
mk-

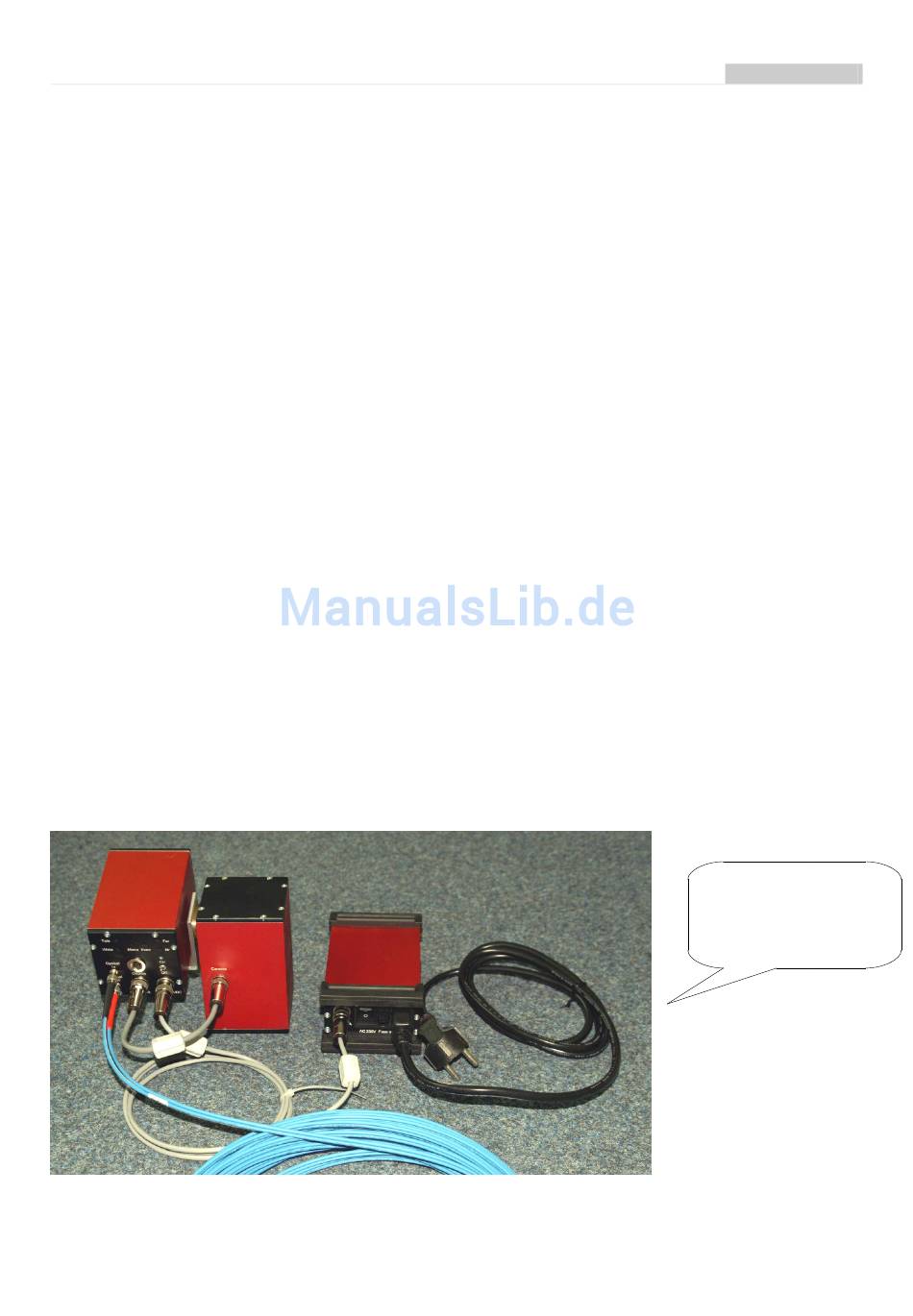

Abb. 1
Kamera AV-Cr mit
Schwenk-/Neigekopf und
Netzteil
Deutsch
VII-1
