Deutsch

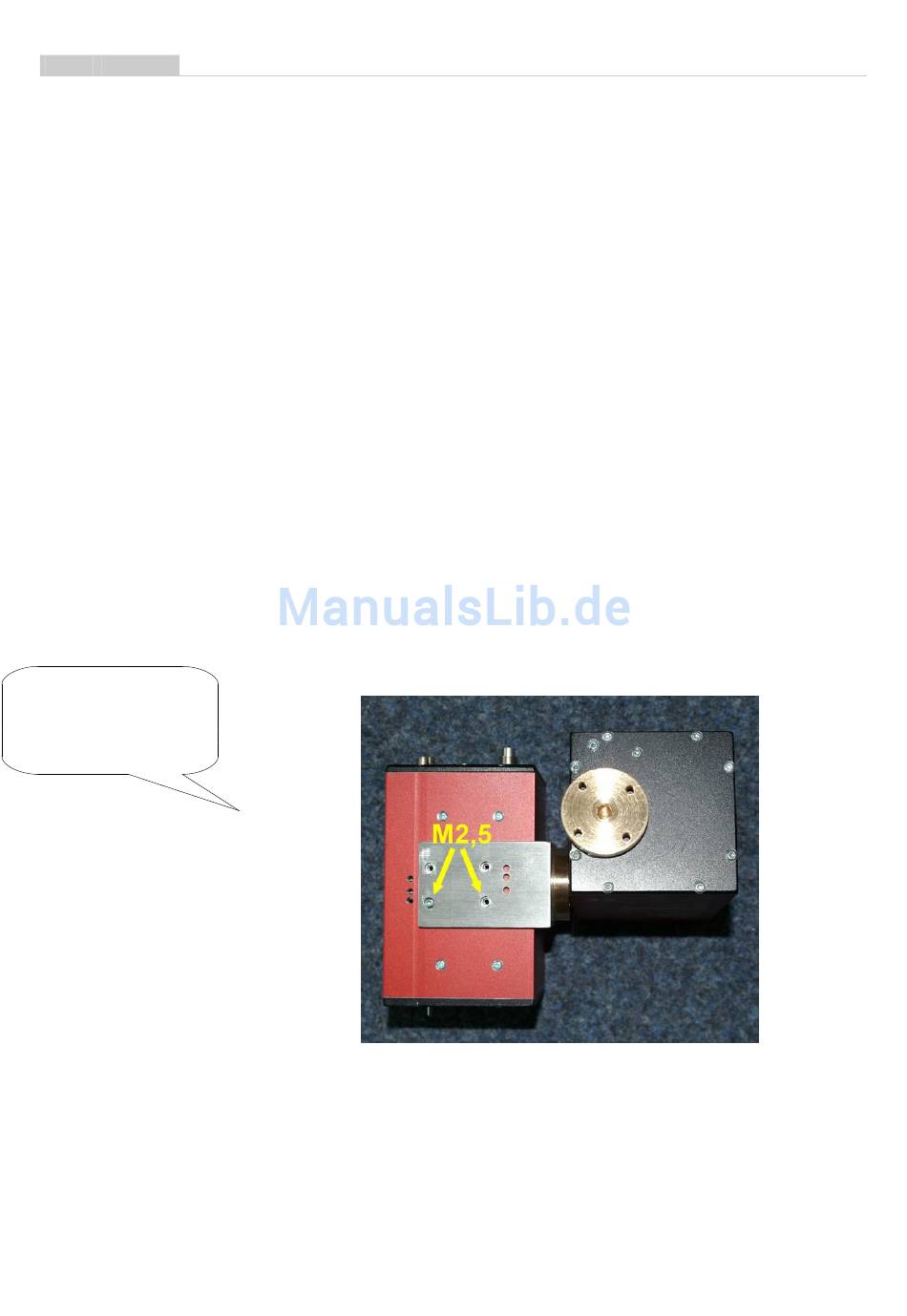

Abb. 2
Kamera mit
Schwenk-/Neigekopf
(Ansicht von unten)
VII-2
AV-P/T-02
Montage der Kamera:
Zur Montage der Kamera am S/N-Kopf wird zunächst der Alu-Winkel
mit vier kurzen Nylonschrauben M4 und vier Nylon-Unterlegscheiben
(zwischen Winkel und Achse) an der Achse des S/N-Kopfes
befestigt. Die Markierung auf der Achse (Kerbe) zeigt zum Boden
des Winkels/der Kamera.
Danach kann die Kamera mit zwei Schrauben M2,5x6 an den Winkel
geschraubt werden (siehe Abb. 2). Die Rückseite der Kamera
befindet sich auf der Seite des S/N-Kopfes mit der Buchse
„Camera", siehe auch Abb. 1.
Die komplette Einheit wird mit vier Nylonschrauben M4 auf einem
isolierenden Träger montiert (die langen Schrauben können leicht
mit einer Bügelsäge oder notfalls mit einem scharfen Messer gekürzt
werden). Ist nur ein elektrisch leitender Träger vorhanden, so
müssen auch hier Isolierscheiben zwischen Achse und Träger
verwendet werden. Alternativ kann die Einheit auch auf ein
Holzstativ geschraubt werden. Dazu befindet sich ein Stativgewinde
im Boden der Drehachse. Auf ausreichende Stabilität des Stativs
achten, die Kamera bewegt sich und verlagert dabei den
Schwerpunkt!
Durch elektrische Verbindungen an den Befestigungspunkten
können zusammen mit dem Anschlusskabel über das Netzteil
Masseschleifen entstehen, die zu Störungen und Defekten führen
können. Deshalb muss hier jeweils auf eine entsprechende
Isolierung geachtet werden.
Verstellen der Endschalter:
Der S/N-Kopf besitzt für jede Achse zwei Endschalter. Diese dienen
dem Schutz der Anschlusskabel und verhindern das Anschlagen der
