II Transceiver AV-TRX
mk
AV-TRX
(4)
(1)
(2)
Video In
(7)
(4)
Mic
On
Mic
(2) (1)
Off
(3)
(3)
Mic Level Mic (On) Mic In
Der Transceiver besitzt ein internes Mikrofon ((1) in Abb. 1) mit
einstellbarer Verstärkung (Drehknopf (2)). An der Klinkenbuchse (3)
lässt sich ein externes (Elektret-) Mikrofon anschließen. Das interne
Mikrofon wird dann automatisch deaktiviert. Die Spannungs-
versorgung des Mikrofons erfolgt über die Anschlussleitung (2-Leiter-
Anschluss, vgl. Abb. 1). Am Schalter (4) kann das Mikrofon
dauerhaft eingeschaltet werden (Schalter oben) oder kurzzeitig
betätigt werden (Tastfunktion nach unten, der Lautsprecher wird
dabei deaktiviert!). In Mittelstellung ist das Mikrofon nicht in Betrieb.
Mit dem Schalter
Mikrofonbetrieb. Am Lautstärkeregler (6) kann die Lautstärke des
eingebauten Lautsprechers eingestellt werden. Ein zusätzlicher
Anschluss (7) für eine externe Miniatur-Videokamera mit 5 V-
Stromversorgung (Steckerbelegung in Abb. 2, Herst. Binder, Serie
712) findet sich ebenfalls auf der Vorderseite des Gerätes.
Auf der Rückseite befinden sich die Line IN- (8) und Line OUT-
Anschlüsse (9).
An der Buchse (10) kann ein weiterer Lautsprecher (rechter Kanal)
für Stereoübertragung angeschlossen werden (nur bei Line IN,
Mikrofon ist immer mono, linker Kanal). Die Steckerbelegung ist
ebenfalls aus Abbildung 2 ersichtlich.
Gnd / Microphone -
Microphone + or
Loudspeaker +
AV-TRX
messtechnik
EMV Prüf- und Überwachungssysteme
(5)
(5)
Line
In (6)
Input
(8)
Pwr Volume
(5) wählt man
3.5mm Connector
R
L
(12)
(10) (11)
V
On
Output
Off
(9)
Speaker Optical Optical
Out R In Out
zwischen Line IN
Microphone Amp

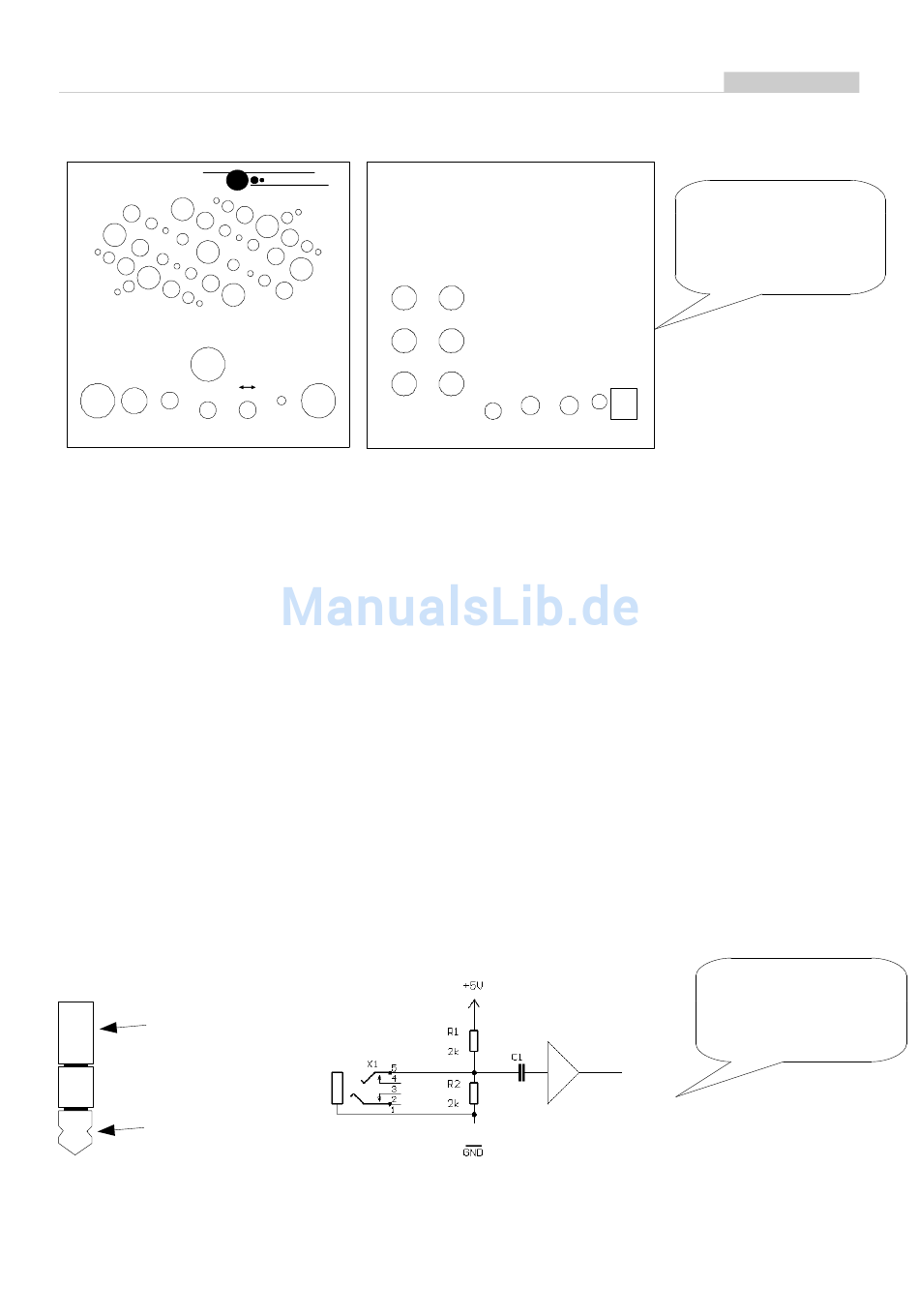

Abb. 1
Schalter und Anschlüsse
am Transceiver AV-TRX
(Vorder- und Rückseite)
DC-In
6 V
0,5 A
(13)
und
(10) (10)
Abb. 2
Anschluss eines externen
Mikrofons /
Lautsprecherausgangs
