mk-messtechnik
IV Videokamera AV-C(r)
(1)
(1)
AV-C
mk-messtechnik
Die Kamera besitzt auf der Frontseite ein Acrylglasfenster mit
Abschirmung gegen elektromagnetische Felder ((1) in Abb. 1) und
das eingebaute Mikrofon (2). Darüber befindet sich der Umschalter
von Line IN auf Mikrofon-Betrieb (3) und darunter die Line IN-Buchse
(4). Die eingebaute LED-Beleuchtung kann mit dem Taster (5) an-
und ausgeschaltet werden.
Auf der Rückseite befindet sich der Hauptschalter (6) mit Kontroll-
LED, zwei Taster für die Entfernungseinstellung ((7), Fokus), zwei
Taster für die Einstellung der Brennweite ((8), Zoom), eine Taste (9)
für das Menü und zwei Tasten für die Helligkeitseinstellung (10).
Zusätzlich lässt sich die Anpassung der Helligkeit mit Auto Bright
(11) auf Automatik stellen.
Die Tasten (7) und (8) sind doppelt belegt, d.h. wenn man sich im
Menü befindet, kann man mit den „Tele/Wide"-Tasten bei (8) durch
das Menü navigieren. Die „Enter"-Taste (7) bestätigt die Eingabe,
während man mit „Esc"ape jeweils zum vorherigen Menüpunkt
zurückkehren kann.
Darüber hinaus befinden sich der Anschluss für den Lichtwellenleiter
(12), der Stromversorgungseingang (13) und der Anschluss für das
Display (14) ebenfalls auf der Rückseite des Kameragehäuses.
Kameras mit Anschluss für einen Schwenk-/Neigekopf besitzen hier
eine weitere Buchse (15), über die dann auch die 12 V-Versorgung
des
Schwenk-/Neigekopfes
Versorgungsspannung ist am Versorgungseingang der Kamera zu
erkennen !
Fällt die Versorgungsspannung unter etwa 8 V, schaltet sich die
Kamera automatisch ab.
Sämtliche Funktionen der Kamera können über die Schalter und das
Display eingestellt werden.
Lage und Anzahl der Bedienelemente kann geringfügig von
derjenigen in Abbildung 1 abweichen!
AV-C(r)
(7)
Tele
(5)
Lights
On/Off
Wide
(3)
Mic
(3)
Optical
Line
(2)
Mic
(4)
(5)
(12)
Line In
erfolgt.
Menu
+
(9)
(8)
Bright
(7)
-
Auto
V
(10)
Bright
(11)
(14)
In
(6)
Display
Out
(15)
(13)
P/T-Unit
Die
zulässige

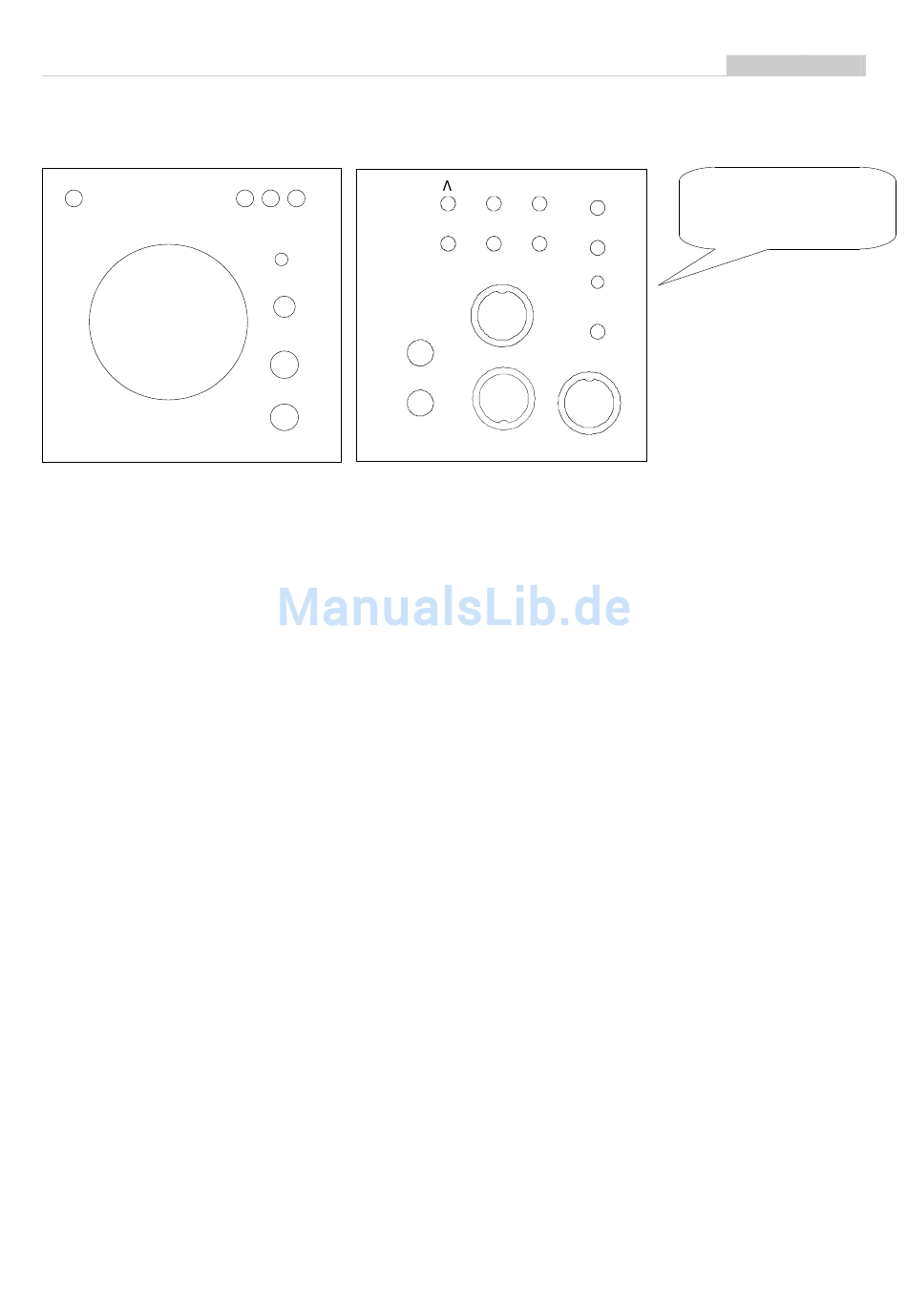

Abb. 1
Far /
(8)
Videokamera AV-C
Enter
(Vorder- und Rückseite)
Near /
Esc
(6)
On/
Off
DC-In
Die zulässige
Versorgungsspannung
ist am
Versorgungseingang
angegeben !
Deutsch
(9)
IV-1
