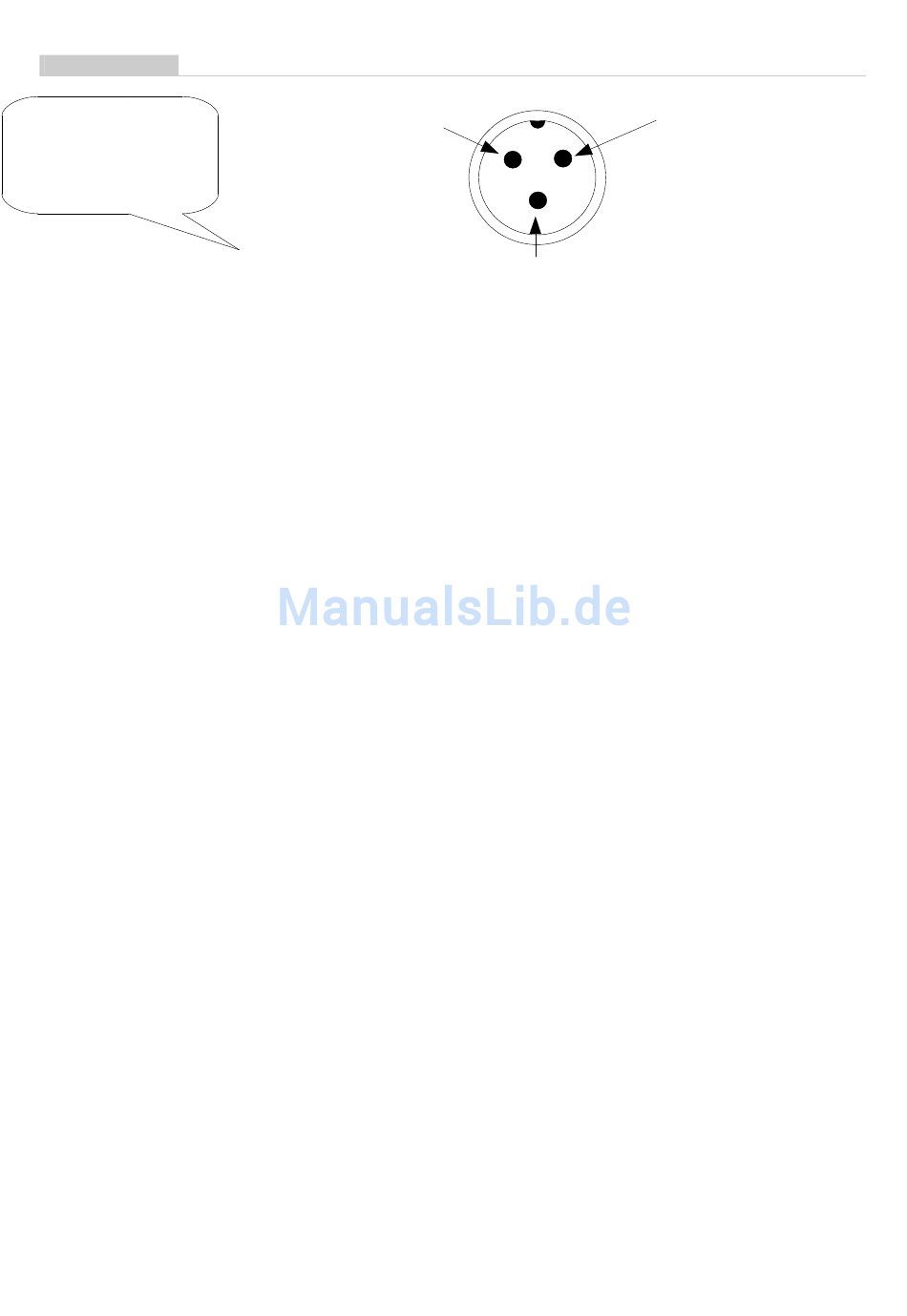

Abb. 3
Anschlussbelegung der
Video-Buchse (Ansicht
von außen)
Bei tiefentladenem Akku
leuchtet weder die
Ladeanzeige (10) noch
die Kontroll-Anzeige (8).
I-2
AV-T
Video IN
(4)
Die Ladeanzeige leuchtet bei einer Akkuspannung unter ca. 5 V.
Der Akku sollte dann geladen werden. Bei tiefentladenem Akku
leuchtet weder die Ladeanzeige (10) noch die Kontroll-Anzeige (8).
Bedienung des AV-T
Am Transmitter wählt man die vorgesehene Betriebsart (internes /
externes Mikrofon oder Line-IN). Transmitter und Receiver werden
über einen Lichtleiter mit FSMA-Anschlüssen verbunden. Am
Receiver sollte zunächst eine geringe Lautstärke gewählt werden.
Ebenso ist dort die gewünschte Betriebsart zu wählen (interner /
externer Lautsprecher oder Line OUT). Der Line OUT-Anschluss
wird nicht vom Lautstärkeregler beeinflusst.
Zusätzlich kann bei Bedarf am Transmitter eine Videokamera
angeschlossen werden. Am Receiver ist dann ein geeignetes
Anzeigegerät anzuschließen, z.B. ein Fernseher oder Monitor mit
Video-Eingang.
Durch Einschalten
Übertragungsstrecke nach ca. 2 Sekunden einsatzbereit. Die
Lautstärke lässt sich durch geeignete Wahl der Einstellungen am
Transmitter und Receiver den Erfordernissen anpassen.
Optional kann der Transmitter mit einer zusätzlichen Buchse zum
Anschluss eines kleinen Videobildschirms ausgerüstet werden.
Dadurch wird die Ausrichtung und das Einstellen der optionalen
Miniaturkamera erleichtert.
(5)
+5V
von Transmitter
