Kapitel 3 Konfigurieren der Terminaleinstellungen
66

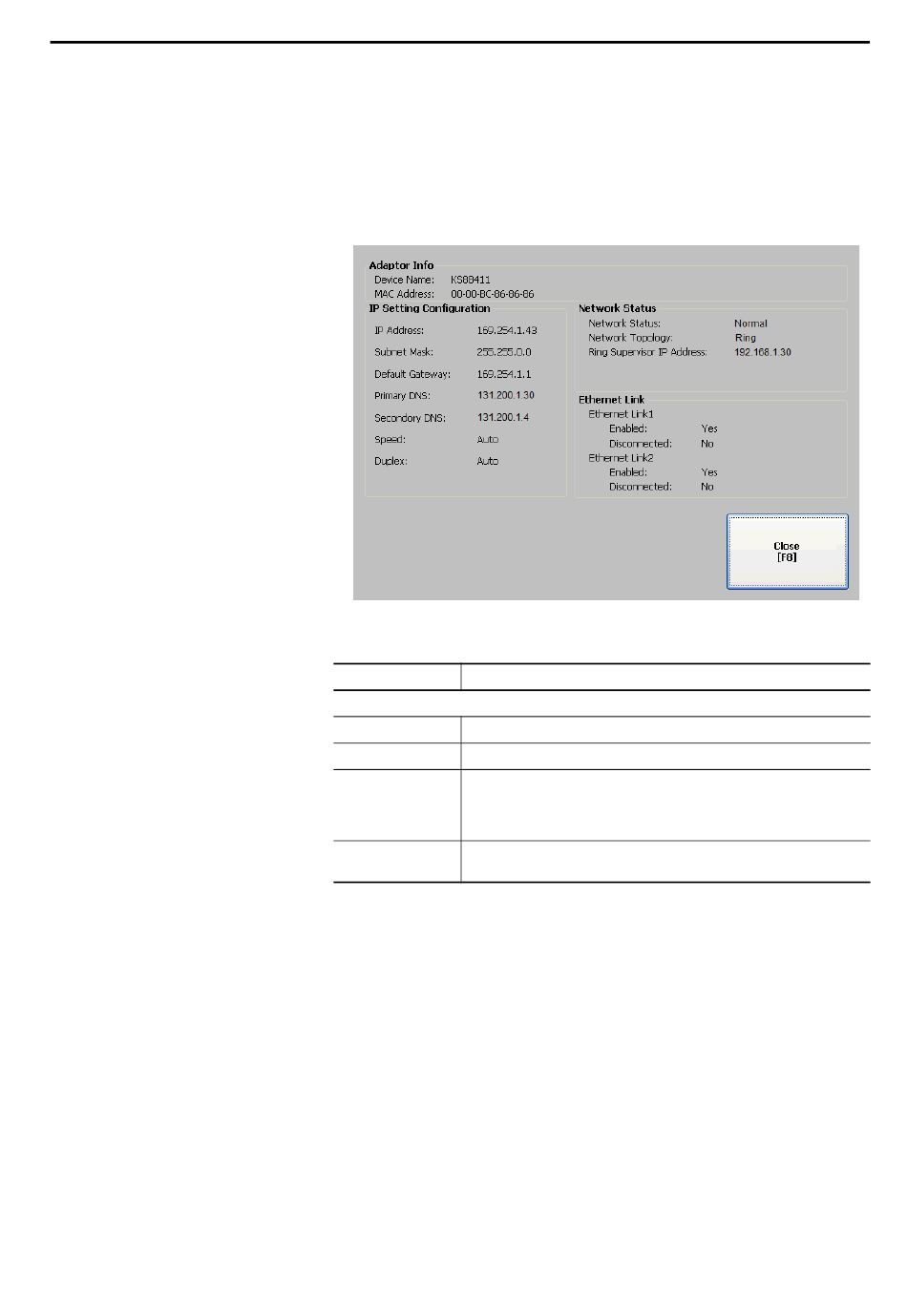

Anzeigen von Netzwerkdiagnosedaten

Gehen Sie zum Anzeigen der Netzwerkdaten wie folgt vor.
1. Drücken Sie „Terminal Settings" und wählen Sie anschließend
„Networks and Communications > Network Connections > Network
Adapters > Network Diagnostics" aus.
Die Tabelle enthält eine Beschreibung des Netzwerkstatustexts.
Statustext Beschreibung
Network Status
Normal Bei einer linearen/Stern-Netzwerktopologie ist der Netzwerkstatus stets normal.
Ring Fault Es liegt ein nicht schwerwiegender Fehler vor.
Loop Detected Dieser Wert kann nur in einer linearen/Sterntopologie auftreten. Dieser Status tritt auf,
wenn eine unerwartete Schleife im Netzwerk auftritt. Möglicherweise kann das
Terminal diesen Zustand nicht melden (z. B. wenn das Terminal die von ihm
versendeten Frames nicht erkennt).
Network Topology Bestimmt, dass es sich um eine lineare/Stern- oder Ring-Netzwerkkonfiguration
handelt.
2. Drücken Sie „Close", um das Fenster mit den Netzwerkdiagnosedaten
zu schließen.
