Überlegungen Zur Montage - Allen-Bradley PanelView Plus 7 Performance-Terminals Benutzerhandbuch

Die nicht zündgefährliche Feldverdrahtung muss gemäß der Norm 501.10(B)(3) des National Electrical Code,
ANSI/NFPA 70 oder ggf. anderen vor Ort geltenden Normen vorgenommen und isoliert werden. Dieser zugehörige
nicht zündgefährliche Apparat zur Feldverdrahtung wurde nicht für den Einsatz in Kombination mit anderen, nicht
zündgefährlichen Apparaten zur Feldverdrahtung evaluiert.
Überlegungen zur Montage Bedenken Sie Folgendes bei der Montage des Terminals:
• Montieren Sie das Terminal in einer Höhe, die für die meisten Bediener
geeignet ist. Sie können den Schaltschrank auch auf einer anderen Ebene
als den Boden montieren.
• Verwenden Sie eine geeignete Beleuchtung. Setzen Sie das Terminal
nicht direkter Sonnenstrahlung aus.
• Terminals sind für den Betrieb in einem Montagewinkel zwischen 0 und
180 Grad vorgesehen.
Da die ArmorView Plus 7-Terminals in einem spezifischen Gehäuse
vormontiert sind, um die Bereitstellung zu vereinfachen, können Sie die
folgenden Abschnitte zur Montage überspringen. Anweisungen zur Montage
des ArmorView Plus 7-Terminals enthält Publikation 2711P-IN013,
ArmorView Plus 7 Installation Instructions.

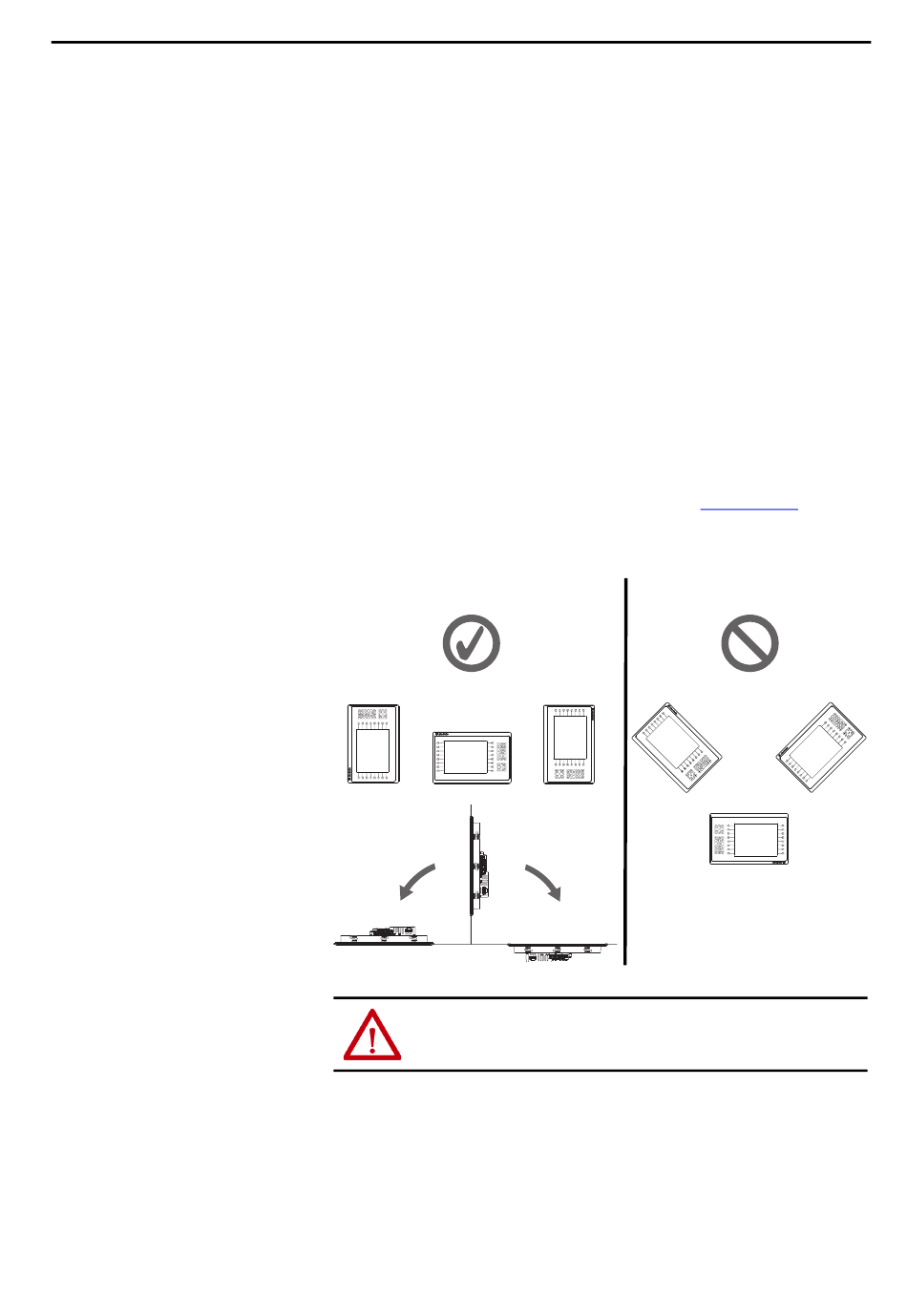

Abbildung 2 – Zulässige und unzulässige Montagepositionen
Ja
≤ 90°
Aus der Vertikalen
ACHTUNG: Wenn Sie diese Richtlinien nicht beachten, können Personen
verletzt und/oder Schaltschrankkomponenten beschädigt werden.
