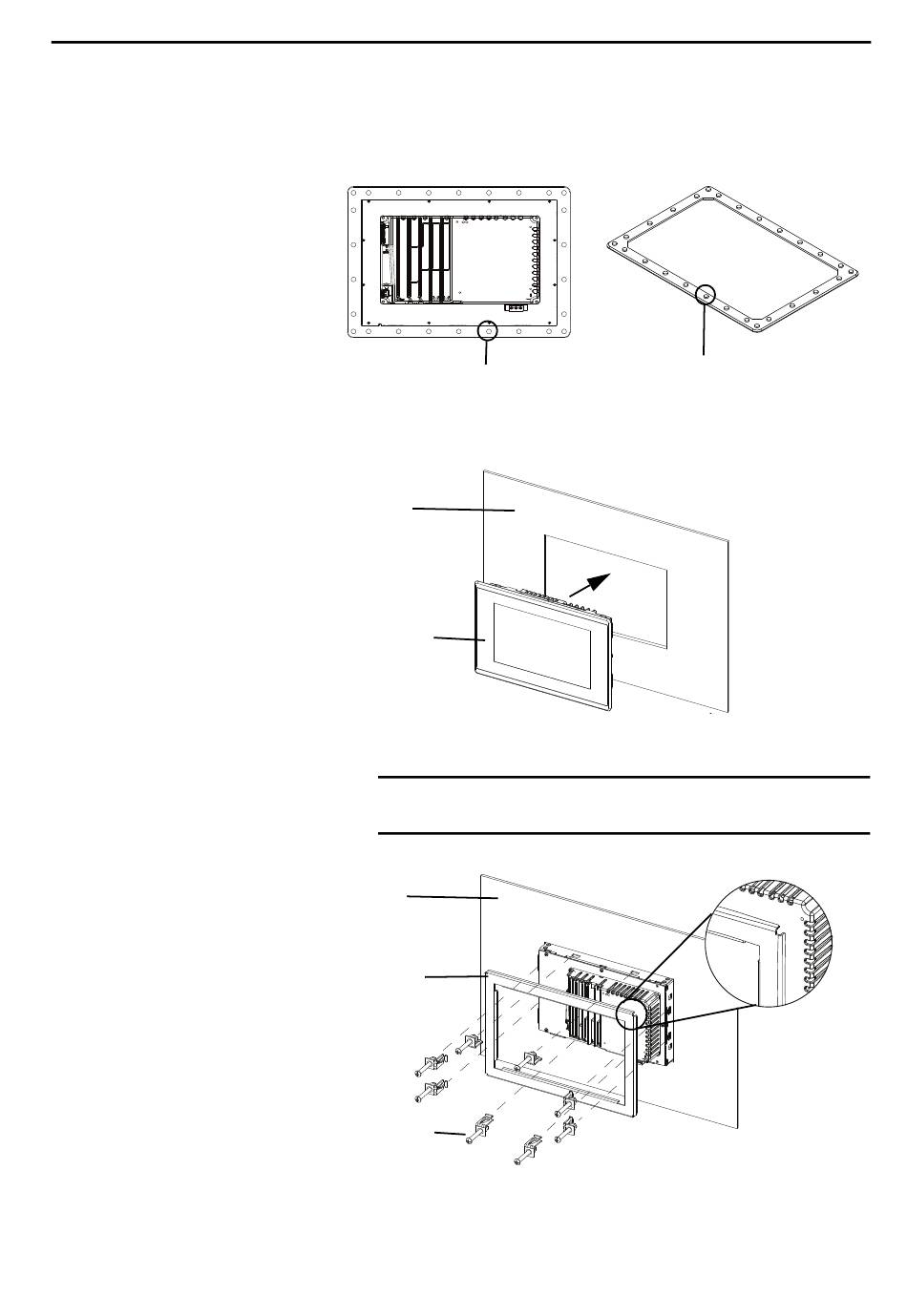

4. Drücken Sie die einzelnen Ausrichtungsnoppen der Dichtung in die
Ausrichtungsvertiefungen der Blende.
Mit den Ausrichtungsnoppen wird die Dichtung an der Blende
befestigt.
Rückseite der Blende mit Ausrichtungsvertiefungen
5. Setzen Sie das Terminal in den Schaltschrankausschnitt ein.
Halten Sie das Terminal so, dass es nicht aus dem Schaltschrank fällt.
Schaltschrank
Terminal
6. Positionieren Sie die Rückwandplatte über dem Terminal.
WICHTIG
Schaltschrank
Rückwandplatte
Montageklammern
7. Schieben Sie die Enden der Montageklammern in die Schlitze am
Terminal.
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Installation des PanelView Plus 7 Performance-Terminals
Dichtung mit Ausrichtungsnoppen
Vergewissern Sie sich, dass die flache Seite der Rückwandplatte
vom Schaltschrank abgewandt ist (siehe Abbildung).
