Kapitel 5 Installieren und Austauschen von Komponenten

Einsetzen einer SD-Karte

134
Eine in den entsprechenden Steckplatz des Terminals eingesetzte SD-Karte
bietet zusätzlichen Speicherplatz. Unterstützt werden beispielsweise Karten
mit den Bestellnummern 1784-SD1 und 1784-SD2. Diese SD-Karten bieten
eine Hot-Swap-Funktion und können eingesetzt und herausgenommen
werden, während das Terminal eingeschaltet und in Betrieb ist.
WARNUNG: Explosionsgefahr
Wenn Sie eine SD-Karte bei eingeschalteter Spannungsversorgung entfernen
oder einsetzen, kann ein elektrischer Lichtbogen entstehen. Dieser Lichtbogen
kann bei Installationen in explosionsgefährdeten Bereichen zu einer Explosion
führen.
Die SD-Karte darf nur herausgenommen und eingesetzt werden, wenn die
Spannungsversorgung abgeschaltet wurde oder wenn es sich um einen nicht
explosionsgefährdeten Bereich handelt.
Auf den SD-Kartensteckplatz kann vom Innern oder von der Rückseite des
Schaltschranks aus zugegriffen werden, wenn das Bedienerterminal installiert
ist.
Gehen Sie zum Installieren einer SD-Karte im Kartensteckplatz wie folgt vor.

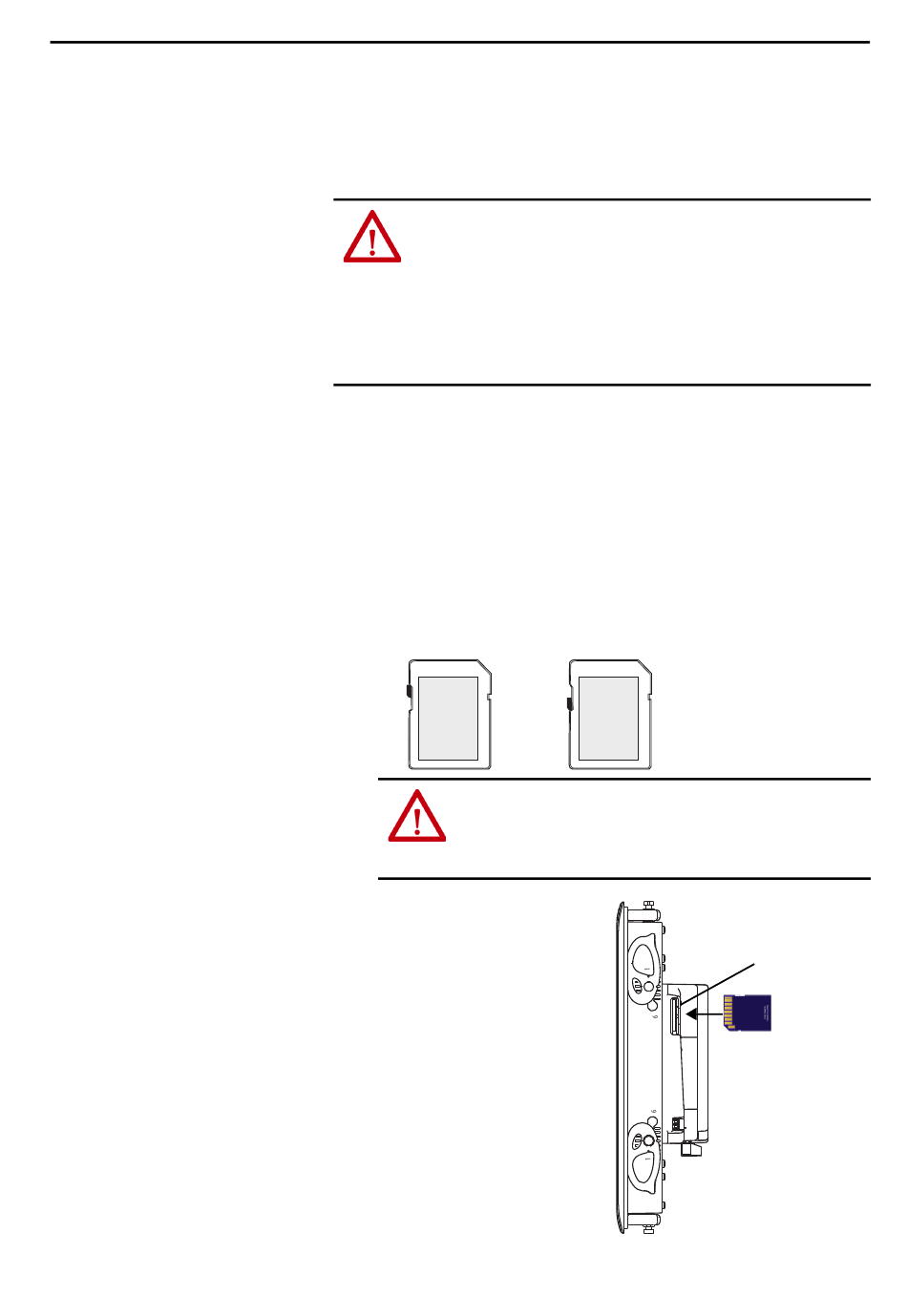

1. Vergewissern Sie sich, dass die SD-Karte entsprechend Ihren
Anforderungen gesperrt oder entsperrt ist:
• Wenn die Karte entsperrt ist, kann das Terminal Daten auf die Karte
schreiben oder von der Karte lesen.
• Wenn sie gesperrt ist, kann das Terminal nur Daten von der Karte
lesen.
Entsperrt
ACHTUNG: Richten Sie die SD-Karte vor dem Einsetzen in den
Steckplatz richtig aus. Wenn Sie die Karte gewaltsam in den
Steckplatz schieben, kann die Karte oder das Terminal beschädigt
werden.
2. Schieben Sie die SD-Karte
fest in den Steckplatz,
bis Sie ein Klicken hören.
Wenn Sie das Klicken hören,
ist die Karte im Steckplatz
eingerastet.
Zum Herausnehmen der
SD-Karte drücken Sie sie
leicht nach innen und ziehen
Sie sie anschließend aus dem
Steckplatz.
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Gesperrt
SD-Kartensteckplatz
Die Abbildung zeigt das
Aluminium-Terminal. Die
Position der SD-Karte ist die
gleiche wie auf dem
Edelstahl-Terminal.
