Anschluss an ein Netzwerk

Verbindung 2
Die Schutzerdungsklemme muss an einer Erdung mit niedriger
Impedanz angeschlossen sein.
5. Schalten Sie das Bedienerterminal ein.
Die beiden Ethernet-Ports dienen zum Verbinden von Steuerungen in einem
EtherNet/IP-Netzwerk über Standard-Ethernet-Verbindungen. Es werden
folgende Netzwerktypen unterstützt:
• Device Level Ring-Netzwerktopologie auf Seite 45
• Lineare Netzwerktopologie auf Seite 46
• Stern-Netzwerktopologie auf Seite 47
Jede dieser EtherNet/IP-Netzwerktopologien unterstützt Anwendungen, die
bei Bedarf Integrated Motion über ein EtherNet/IP-Netzwerk verwenden.
WICHTIG

Ethernet-Ports

Verbindung 1

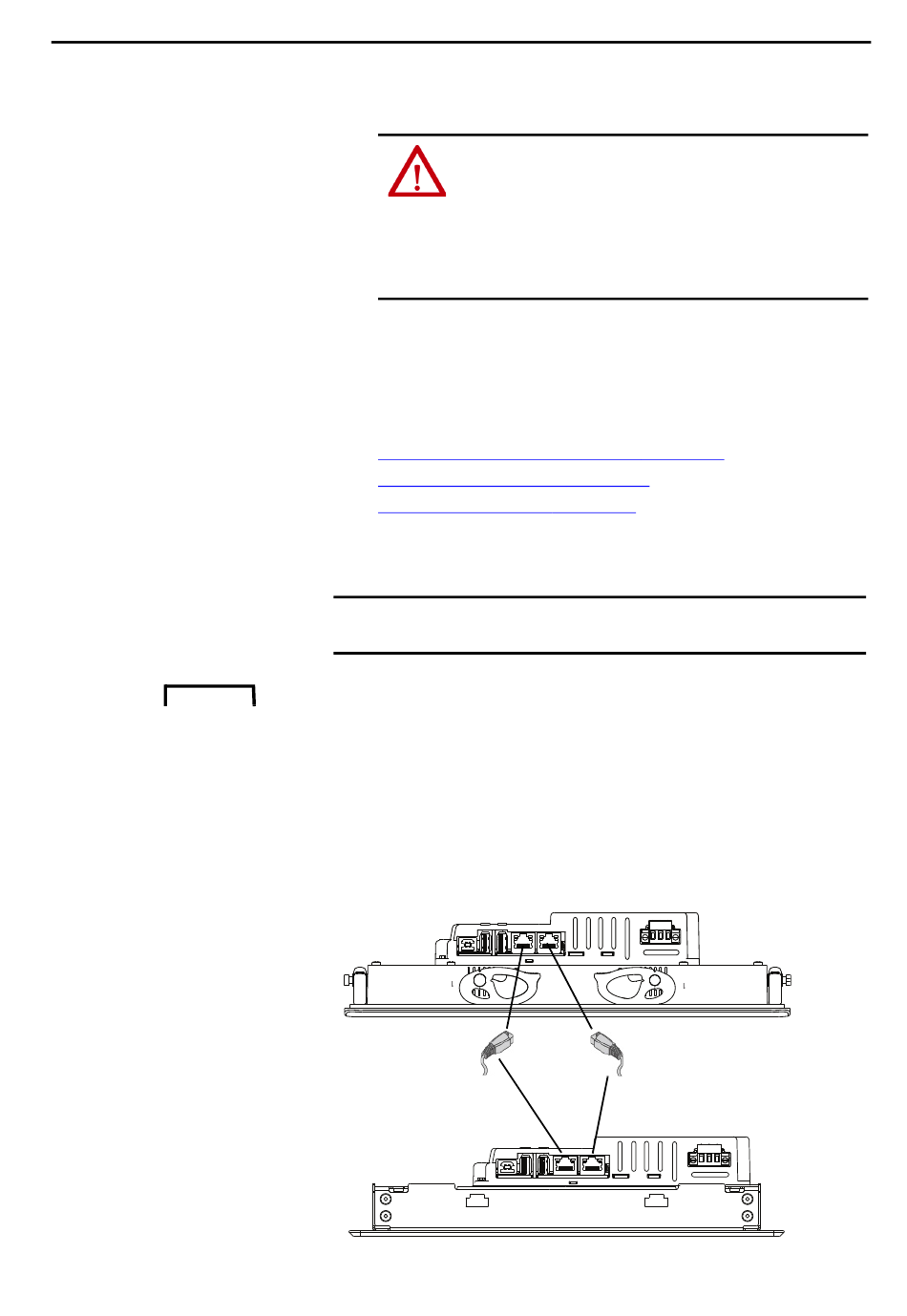

Der Ethernet-Port verfügt über zwei 10/100Base-T-Anschlüsse für die
Netzwerkkommunikation und unterstützt MDI/MDI-X-Verbindungen und
die DLR-Netzwerktopologie sofern durch das DLR-Netzwerksymbol
angezeigt.
Das Terminal wird über ein CAT5-, CAT5E- oder CAT6-Ethernet-Kabel
(verdrillte Doppelleitung) mit RJ45-Anschlüssen mit einem EtherNet/
IP-Netzwerk verbunden.
Performance-Terminals
Edelstahl-Terminals
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Installation des PanelView Plus 7 Performance-Terminals
ACHTUNG: Das Anschließen der Erdung an Masse ist obligatorisch.
Diese Verbindung ist zur Gewährleistung der Störfestigkeit, der
Zuverlässigkeit und der elektromagnetischen Verträglichkeit (EMV)
gemäß der EMV-Richtlinie der Europäischen Gemeinschaft (EU) und
damit zur Erfüllung der Anforderungen für die CE-Kennzeichnung
erforderlich. Die Verbindung ist von Underwriters Laboratory aus
Sicherheitsgründen zwingend vorgeschrieben.
Das Terminal verfügt über duale Ethernet-Ports, doch nur über eine
Geräte-IP-Adresse.
Verbindung 2
Netzwerk-
anschlüsse
Verbindung 1
