Anzeigen von Informationen
zum Netzwerkstatus

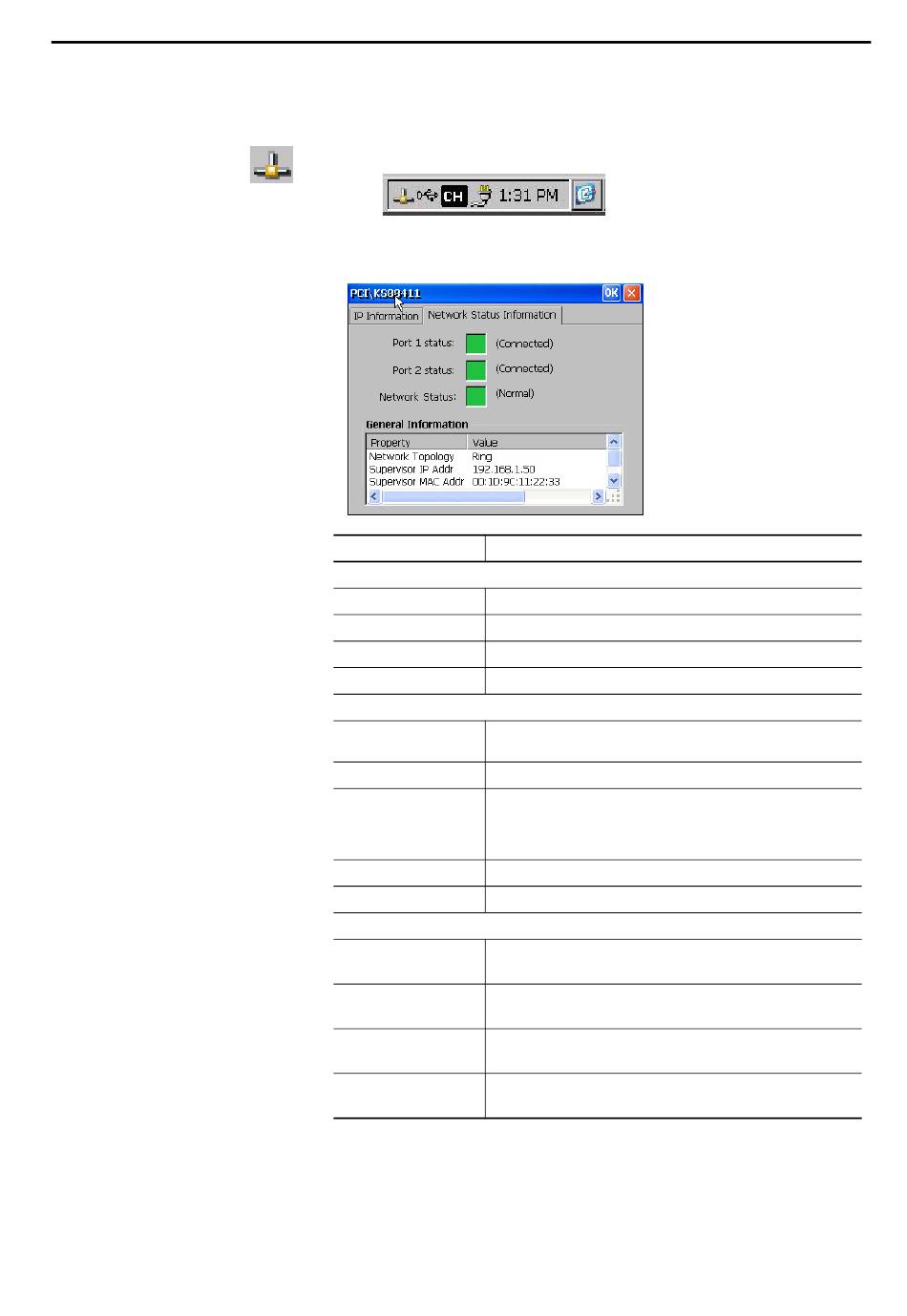

Gehen Sie zum Zugreifen auf Netzwerkstatusinformationen über die Taskleiste
wie folgt vor.
1. Doppelklicken Sie in der Taskleiste auf das Netzwerksymbol.
2. Klicken Sie zum Anzeigen des Netzwerkstatus auf die Registerkarte
„Network Status Information".
Statusanzeige
Status Port 1 und Status Port 2
Grau
Grün
Gelb
Rot
Network Status
Normal (grün)
Ring Fault (gelb)
Loop Detected (rot)
Partial Fault (gelb)
Rapid Fault (rot)
Allgemeine Informationen
Network Topology
Supervisor IP Addr
Supervisor MAC Addr
Supervisor VLAN ID
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Beschreibung
Deaktiviert oder unbekannt.
Aktiviert und normaler Betrieb.
Es liegt ein nicht schwerwiegender Fehler vor.
Es liegt ein Fehlerzustand vor, der ein manuelles Eingreifen erfordert.
Bei einer linearen/Stern-Netzwerktopologie ist der Netzwerkstatus stets
normal.
Es liegt ein nicht schwerwiegender Fehler vor.
Dieser Wert kann nur in einer linearen/Sterntopologie auftreten. Tritt auf, wenn
eine unerwartete Schleife im Netzwerk auftritt. Möglicherweise kann das
Terminal diesen Zustand nicht melden (z. B. wenn das Terminal die von ihm
versendeten Frames nicht erkennt).
Es liegt ein nicht schwerwiegender Fehler vor.
Es liegt ein Fehlerzustand vor, der ein manuelles Eingreifen erfordert.
Linear/Stern
Ring
xxx.xxx.xxx.xxx-Format
(nicht zutreffend für lineare/Sterntopologie)
xx:xx:xx:xx:xx:xx-Format
(nicht zutreffend für lineare/Sterntopologie)
8 Bit, numerisch
(nicht zutreffend für lineare/Sterntopologie)
Fehlerbehebung Kapitel 7
