Kapitel 5 Installieren und Austauschen von Komponenten
Verbindung mit
USB-Anschlüssen
130

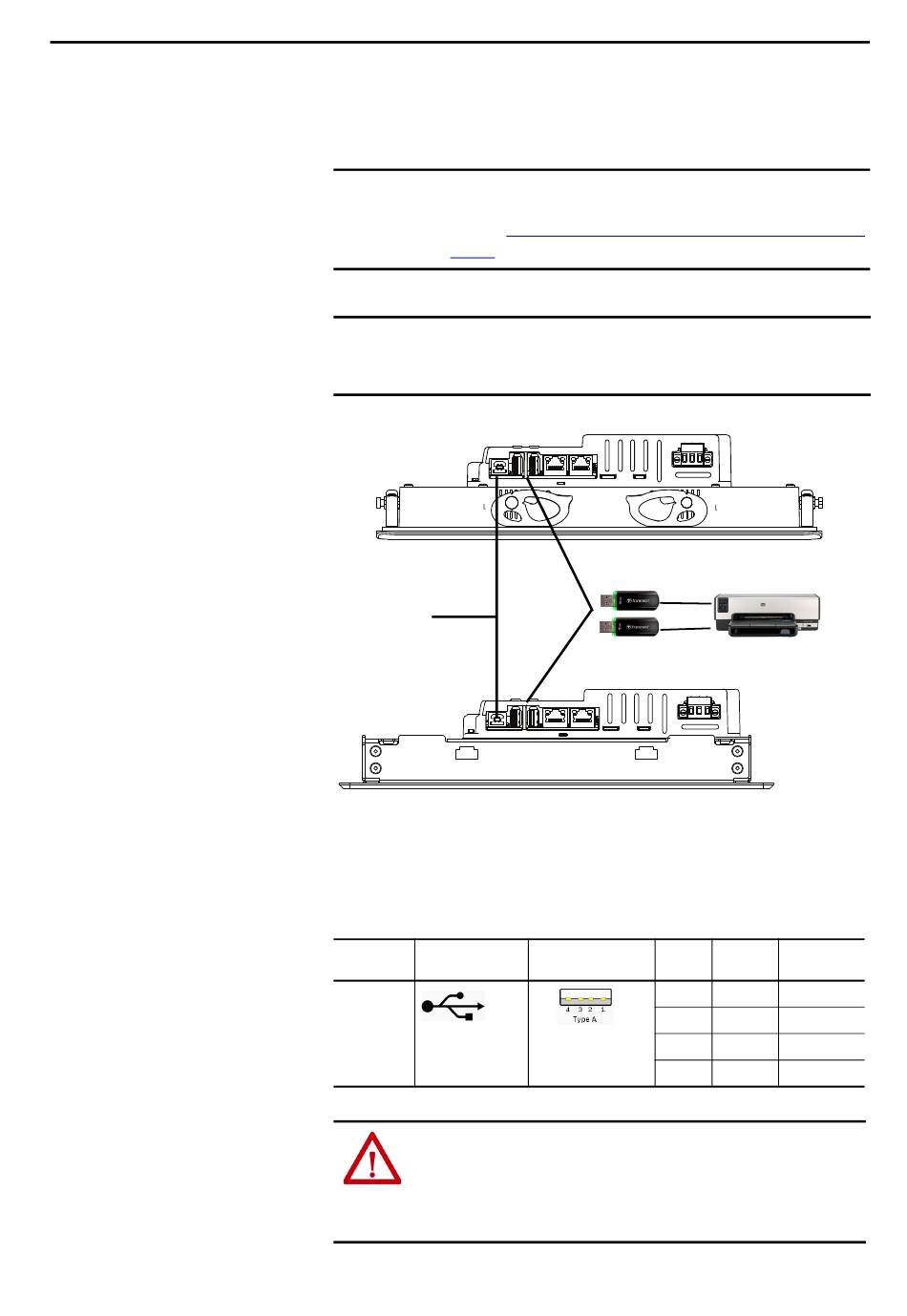

Die Terminals sind mit zwei USB 2.0-Host-Anschlüssen (Typ A) ausgestattet.
Die USB-Host-Anschlüsse unterstützen abnehmbare USB-Flash-Laufwerke
und einen USB-Drucker.
WICHTIG Informationen zur Verwendung der USB-Host-Anschlüsse und
USB-Peripheriegeräte in explosionsgefährdeten Bereichen finden Sie im
Abschnitt
Seite
WICHTIG Die USB-Hostverbindungen sind nur für die vorübergehende Verwendung
vorgesehen. Verwenden Sie die USB-Hostverbindungen nicht für
Laufzeitoperationen.
Performance-Terminals
WICHTIG: Der
USB-Geräteanschluss
ist funktionslos.
Diesen Anschluss
nicht verwenden.
Edelstahl-Terminals
Die USB-Hostverbindungen sind mit Symbolen gekennzeichnet.
Jeder USB-Host-Anschluss unterstützt 0,5 A bei 5 V DC. Angeschlossene
USB-Geräte dürfen diese Last nicht überschreiten.
Tabelle 33 – Kontaktstifte am USB-Stecker
USB- USB-Symbol
Anschluss
Host
WARNUNG: USB-Geräte, die nicht vom USB-Anschluss gespeist werden,
müssen sich im gleichen Gehäuse befinden wie das Terminal. USB-Geräte
müssen mit dem Terminal an einem geerdeten Bezugspotenzial des
Systems angeschlossen sein oder mit einem USB-Hub verwendet werden,
der die galvanische Trennung sicherstellt.
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Erforderliche Schaltkreisparameter für USB-Peripheriegeräte auf
26.
Zwei USB-Host-Anschlüsse
USB-Anschluss Stift Signal Beschreibung
1 VCC +5 V
2 D– Daten –
3 D+ Data +
4 GND Erde
