Kapitel 1 Überblick

Bedienersteuerung

14

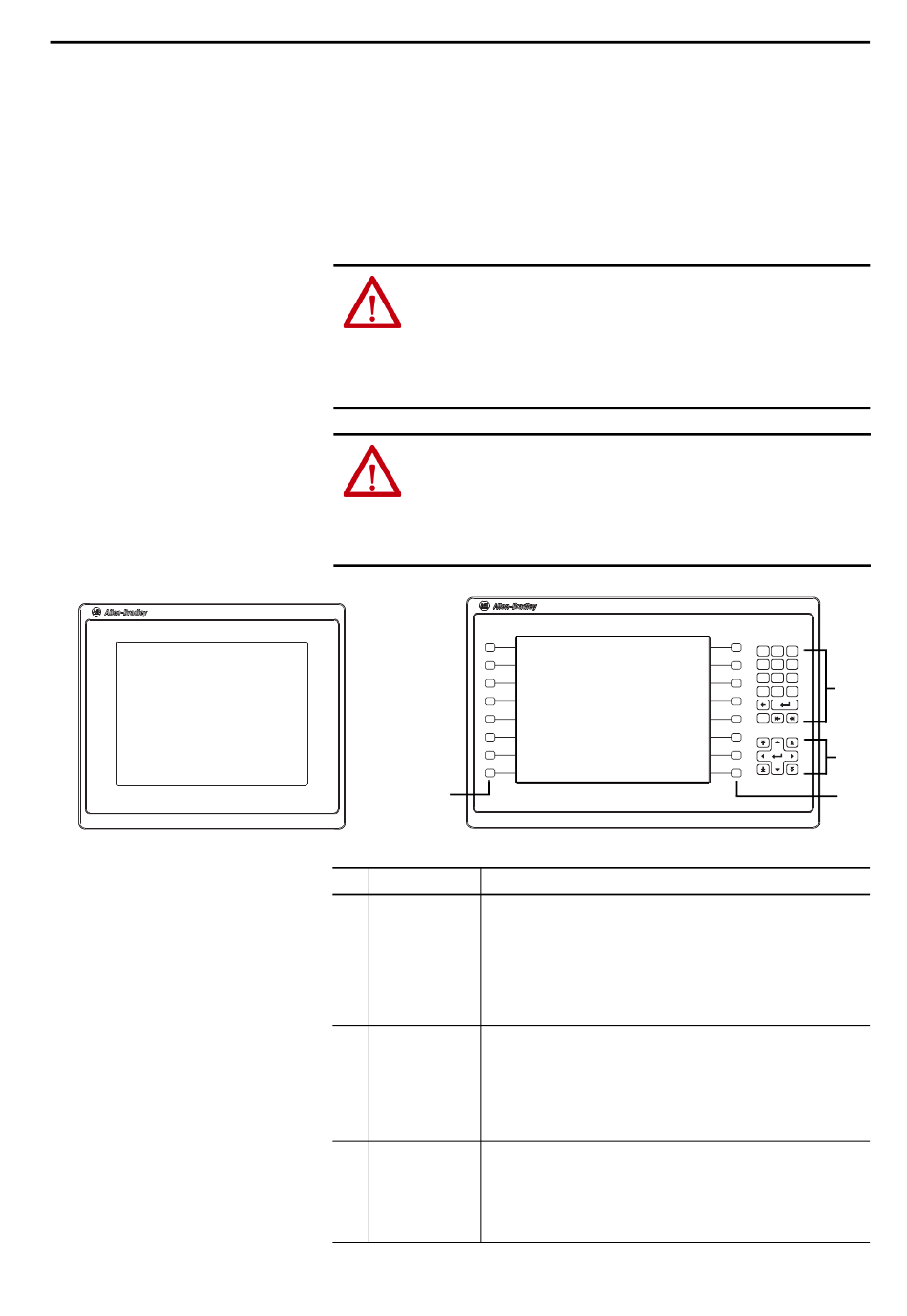

Alle Terminals verfügen über eine Farbanzeige mit Touchscreen oder einen
Touchscreen mit Keypad für die Bedienersteuerung.
• Analoge resistive Touchscreens bieten eine exakte und strapazierfähige
Touchscreeneingabe für Industrieanwendungen.
• Modelle mit Keypad sind ähnlich aufgebaut, unterscheiden sich jedoch
durch die Anzahl der Funktionstasten auf der linken und rechten Seite
der Anzeige. Größere Modelle verfügen über mehr Tasten.
ACHTUNG: Keypad und Touchscreen akzeptieren Eingaben mit einem
Finger, einem Stift und einer behandschuhten Hand, sodass sie in trockenen
und nassen Umgebungen eingesetzt werden können. Die Spitze des
Kunststoffstifts muss einen minimalen Radius von 1,3 mm aufweisen. Wenn
Sie einen anderen Gegenstand oder ein Werkzeug verwenden, kann das
Keypad oder der Touchscreen beschädigt werden.
ACHTUNG: Um einen unbeabsichtigten Betrieb zu vermeiden, dürfen nicht
mehrere Funktionen gleichzeitig ausgeführt werden.
• Berühren Sie jeweils nur ein Bedienelement auf dem Touchscreen mit einem
Finger.
• Drücken Sie jeweils nur eine Taste am Terminal.
3
Tabelle 2 – Terminal-Keypad
Pos. Leistungsmerkmal
Numerisches
1
Tastenfeld
2 Navigationstasten
Funktionstasten
3
6,5-Zoll-Terminal
10-Zoll-Terminal
15-Zoll-Terminal
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
F1
F2
F3
F4
F5
F6
F7
F8
Beschreibung
Umfasst numerische, Dezimal-, Minus- und die folgenden Tasten:
• Rückschritt – Löschen des Zeichens links vom Eingabepunkt.
• Eingabe – Gibt das Zeichen der aktuell hervorgehobenen Taste oder eine leere
Zeile ein, wenn sich der Eingabepunkt innerhalb des Textfelds der virtuellen
Tastatur befindet.
• Tabulator-links, Tabulator-rechts – Wählt das vorherige bzw. das nächste
Steuerungs- oder Eingabeelement aus.
• Esc – Bricht einen Dialog ab oder verwirft diesen.
Ermöglichen die Navigationssteuerung.
• Pfeiltasten – Wählen eine Taste auf der virtuellen Tastatur aus, die sich über
oder unter bzw. links oder rechts von der ausgewählten Taste befindet. Bewegt
den Cursor, sofern sich dieser im Textfeld befindet, in die ausgewählte Richtung.
• Start-/Endposition – Verschiebt den Eingabepunkt an den Anfang oder das
Ende eines Felds für die Text- oder Zahleneingabe.
• Bild auf/Bild ab – Wechselt zu den nächsten oder vorherigen Seiten einer Liste.
Führen bestimmte Befehle aus, sofern für einen Bildschirm oder eines seiner
Grafikelemente Ereignisse konfiguriert sind. F1 kann z. B. für den Wechsel zu einem
anderen Bildschirm konfiguriert werden.
• F1 bis F6 und F7 bis F12
• F1 bis F8 und F9 bis F16
• F1 bis F10 und F11 bis F20
F9
9
7 8
4 5 6
F10
1 2 3
F11
1
.
–
0
F12
Esc
F13
F14
F15 2
F16
3
