Lineare Netzwerktopologie - Allen-Bradley PanelView Plus 7 Performance-Terminals Benutzerhandbuch

Kapitel 2 Installation des PanelView Plus 7 Performance-Terminals
Computer
ControlLogix-Steuerung mit
1756-EN3TR-Modul
(oder EN2TR-Modul)
46

Lineare Netzwerktopologie

Eine lineare Netzwerktopologie besteht aus einer Reihe von Geräten, die in
einer Prioritätskette über ein EtherNet/IP-Netzwerk angeschlossen sind.
Geräte, die an eine lineare Netzwerktopologie angeschlossen werden können,
verwenden die Embedded Switch-Technologie, sodass kein separater Switch
erforderlich ist wie beispielsweise in Stern-Netzwerktopologien.
TIPP Das PanelView Plus 7 Performance-Terminal mit zwei Ethernet-Ports kann
in der Mitte oder am Ende eines linearen Netzwerks angeschlossen werden.

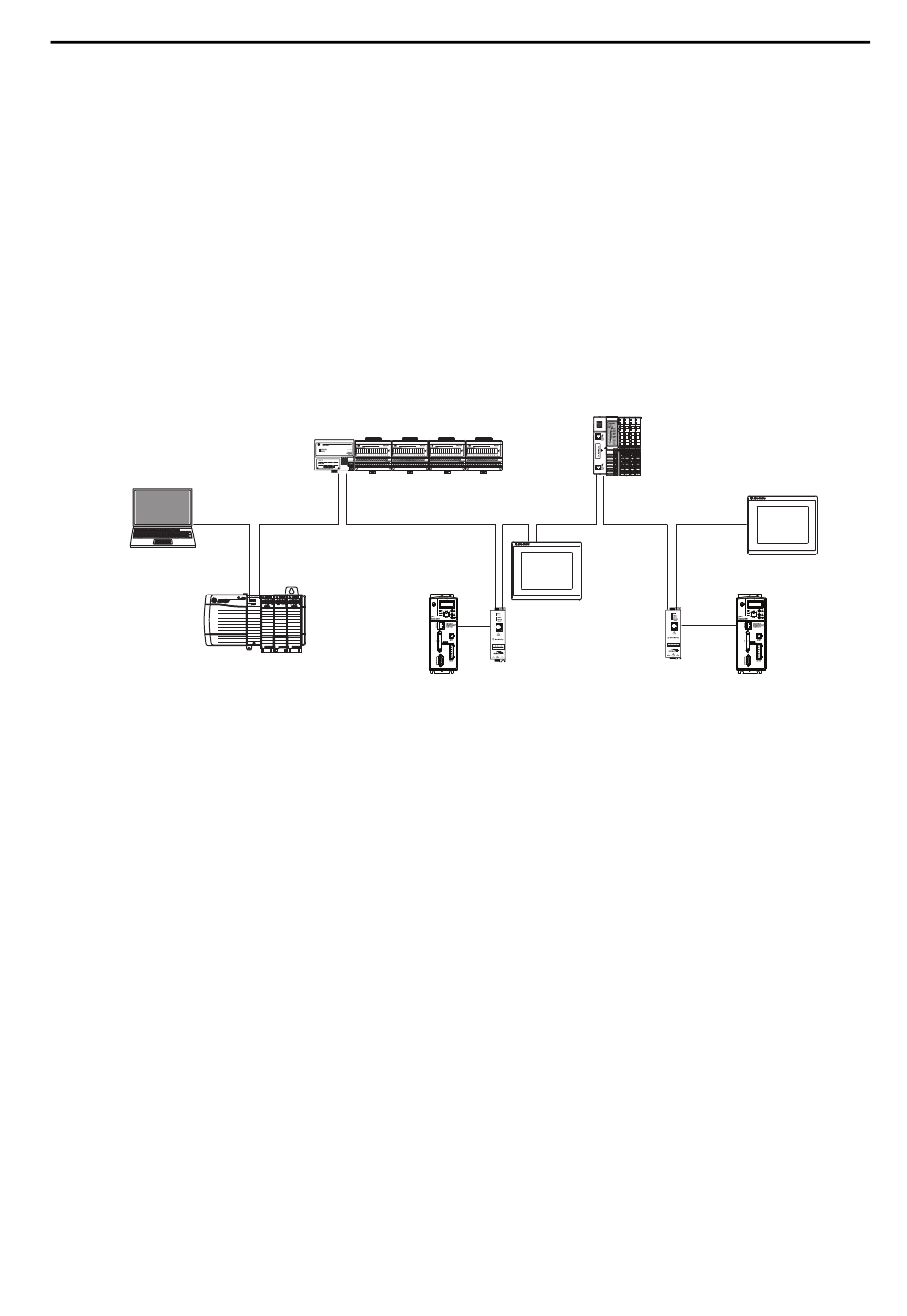

Abbildung 5 – PanelView Plus 7 Performance-Terminal in einem Netzwerk mit linearer
Topologie
1794-AENTR FLEX I/O-Adapter
mit FLEX I/O-Modulen
Kinetix 350-Antrieb,
angeschlossen über eine
1783-ETAP EtherNet/
IP-Abzweigung
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
1734-AENTR POINT I/O-Adapter
mit POINT I/O-Modulen
PanelView Plus 7 Performance-Terminal
Angeschlossen über einen Ethernet-Port
PanelView Plus 7
Performance-Terminal
Angeschlossen über zwei
DLR-Ports
Kinetix 350-Antrieb,
angeschlossen über eine
1783-ETAP EtherNet/
IP-Abzweigung
