Kapitel 5 Installieren und Austauschen von Komponenten
Ersetzen der Dichtung des
Edelstahl-Terminals
140
Die Hygienedichtung für Edelstahl-Terminals ist blau.
Gehen Sie zum Auswechseln der Dichtung des Edelstahl-Terminals wie folgt
vor.
1. Unterbrechen Sie die Spannungsversorgung des Terminals.
2. Beschriften Sie alle Drähte und Verbindungen, sodass Sie diese
anschließend wieder korrekt anschließen können.
3. Ziehen Sie alle Drähte ab und unterbrechen Sie alle Verbindungen.

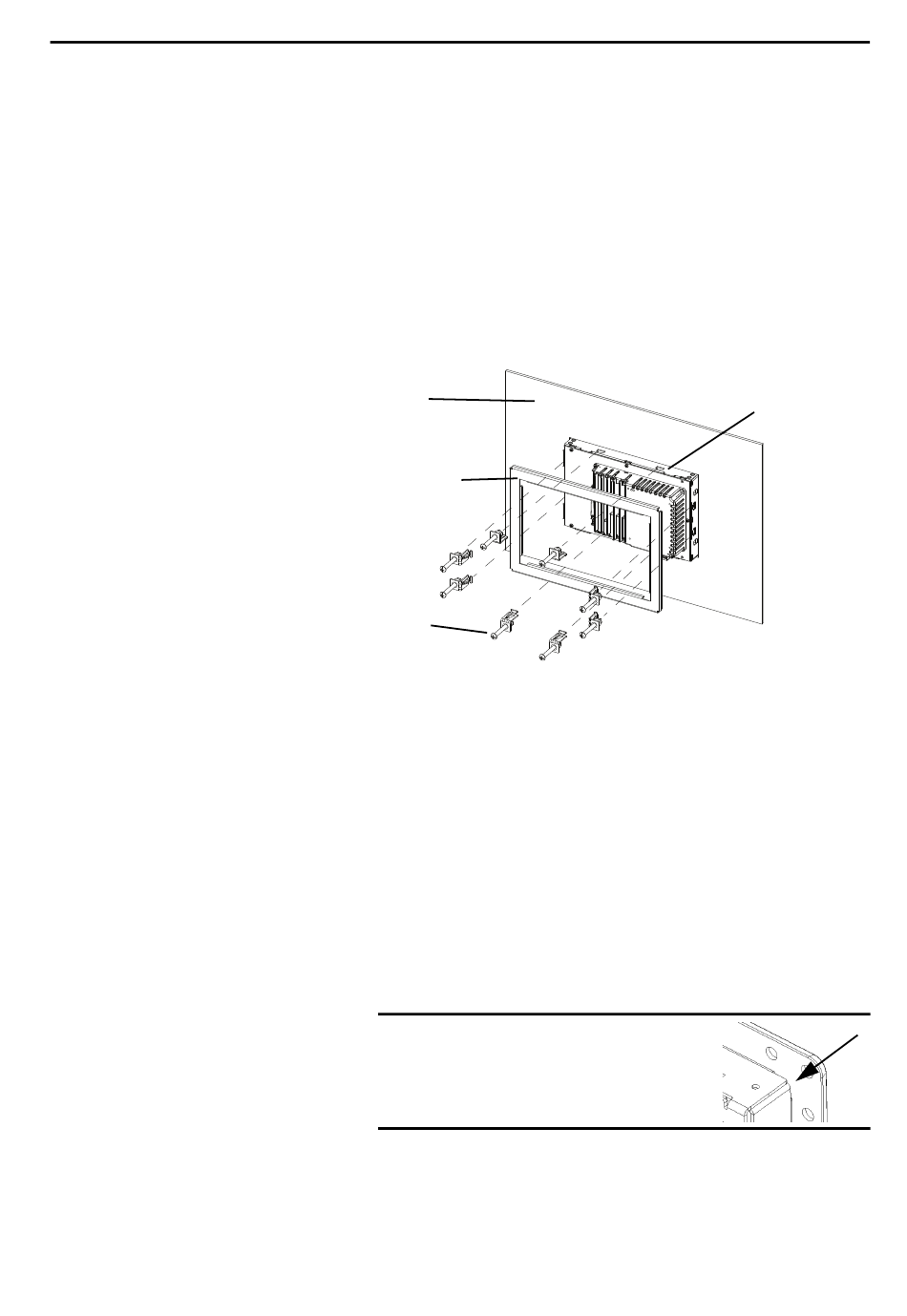

4. Entfernen Sie die Montageklammern und die Rückwandplatte.
Halten Sie das Terminal so, dass es nicht aus dem Schaltschrank fällt.
Schaltschrank
Rückwandplatte
Montageklammern
5. Nehmen Sie das Terminal aus dem Schaltschrank.
6. Legen Sie das Terminal mit dem Bildschirm nach unten auf eine saubere,
glatte Fläche.
Achten Sie darauf, dass der Terminalbildschirm nicht verkratzt oder
beschädigt wird.
7. Nehmen Sie die alte Dichtung aus der Blende heraus.
8. Entfernen Sie Schmutz oder Fremdkörper von der Blende.
9. Positionieren Sie die neue Dichtung so auf der Blende, dass die
Ausrichtungsnoppen der Dichtung zu den Ausrichtungsvertiefungen
an der Blende zeigen.
Die Dichtung erfolgt durch Kompression. Verwenden Sie keine
zusätzlichen Dichtungsmittel.
WICHTIG
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Schieben Sie die inneren Ecken der
Dichtung unter die Ecken der
Abdeckblende.
Terminal
