Entfernen Und Installieren Der Netzklemmenleiste - Allen-Bradley PanelView Plus 7 Performance-Terminals Benutzerhandbuch

Kapitel 2 Installation des PanelView Plus 7 Performance-Terminals
Entfernen und Installieren
der Netzklemmenleiste
40
Das Produkt verfügt über eine 3-polige Klemmenleiste für die
Stromversorgung. Sie können die Klemmenleiste entfernen, um Installation,
Verdrahtung und Wartung zu erleichtern:
WARNUNG: Explosionsgefahr
Beim Verbinden oder Trennen einer Verkabelung kann bei eingeschalteter
Spannungsversorgung ein elektrischer Lichtbogen auftreten. Ein elektrischer
Lichtbogen könnte bei Installationen in explosionsgefährdeten Bereichen zu
einer Explosion führen. Stellen Sie zunächst sicher, dass die Stromversorgung
unterbrochen wurde und es sich um einen nicht explosionsgefährdeten Bereich
handelt.
Wenn die Stromversorgung nicht ausgeschaltet ist, kann es zu Stromschlägen
oder Beschädigungen des Terminals kommen.
Die Klemmenleiste weist unterschiedliche Markierungen für die Wechsel-
und Gleichstromversorgung auf. Verwenden Sie für die Verdrahtung der Netz-
klemmenleiste einen Schlitzschraubendreher (0,6 x 3,5 mm).
Tabelle 16 – Verdrahtungsspezifikationen für Klemmenleiste für den Leistungseingang
Doppelter
Drahttyp Leiterquer-
(1)
schnitt
Litze oder
0,3 bis 1,3 mm
Volldraht
(AWG 22 bis 16)
Cu 90 °C
(1) Max. zwei Leiter pro Klemme.

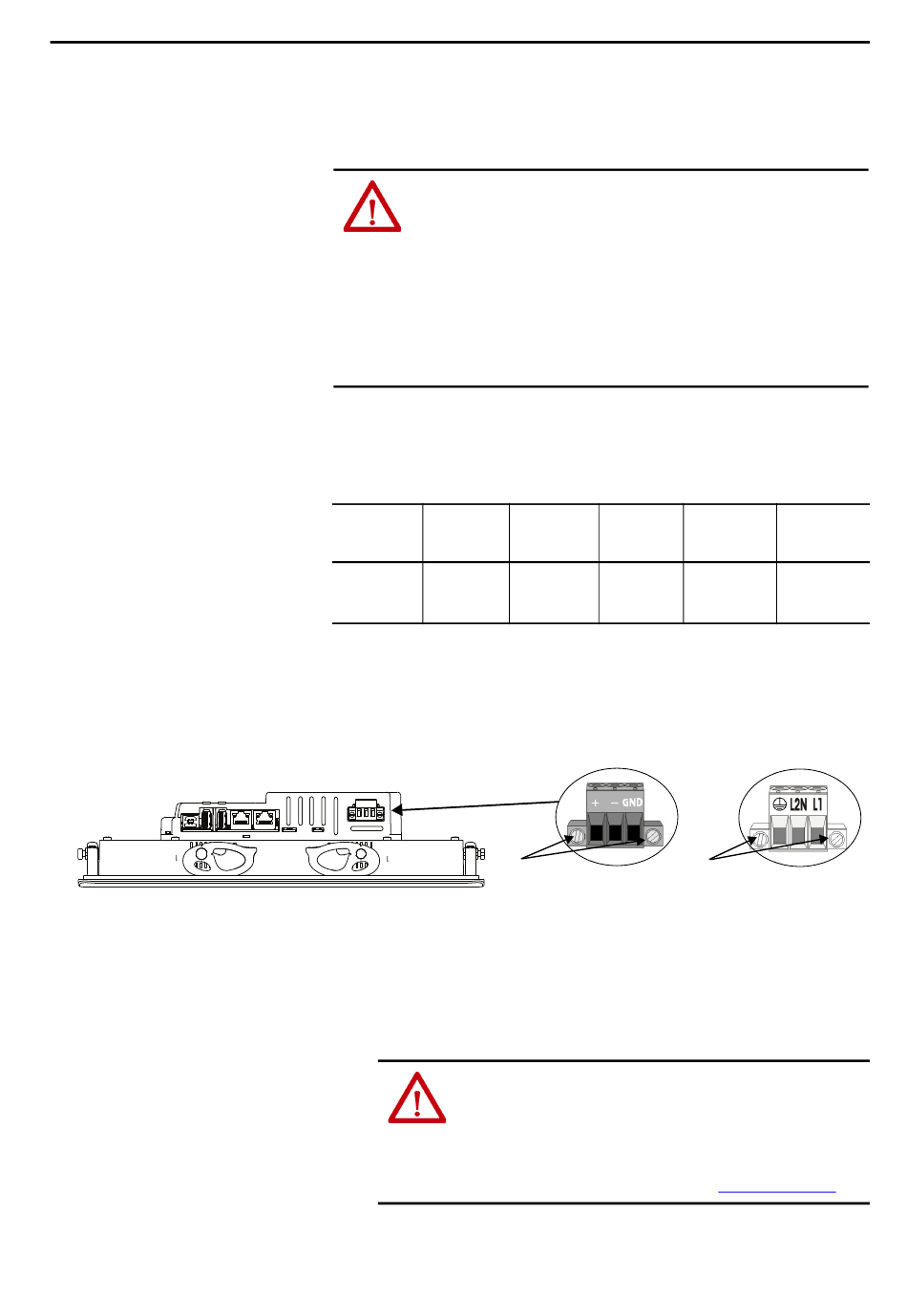

Gehen Sie zum Abbau der Klemmenleiste wie folgt vor.
1. Lösen Sie die beiden Schrauben, mit denen die Klemmenleiste befestigt
ist.
2. Ziehen Sie die Klemmenleiste vorsichtig vom Steckverbinder ab.
Gehen Sie zum Installieren der Klemmenleiste wie folgt vor.
1. Befestigen Sie die Klemmenleiste wieder am Steckverbinder, bis sie fest
sitzt.
2. Ziehen Sie die beiden Schrauben fest, mit denen die Klemmenleiste am
Steckverbinder befestigt ist.
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Einfacher Abisolier-
Leiterquer- länge
schnitt
2 2
0,3 bis 2,1 mm
7 mm
(AWG 22 bis 14)
DC-Klemmenleiste
ACHTUNG: Vermeiden Sie übermäßigen Kraftaufwand, wenn
Sie die Klemmenleiste in Position drücken. Die Klemmenleisten
sind codiert, sodass sie nur in einer bestimmten Position auf den
DC- oder AC-Steckverbinder passen. Wenn die Klemmenleiste
nicht auf den Steckverbinder passt, stellen Sie sicher, dass Sie die
richtige Klemmenleiste verwenden. Siehe
Draht- Montage-
drehmoment drehmoment
0,4 bis 0,5 N 0,15 bis 0,2 Nm
AC-Klemmenleiste
Tabelle 7 auf Seite 20.
