Kapitel 2 Installation des PanelView Plus 7 Performance-Terminals

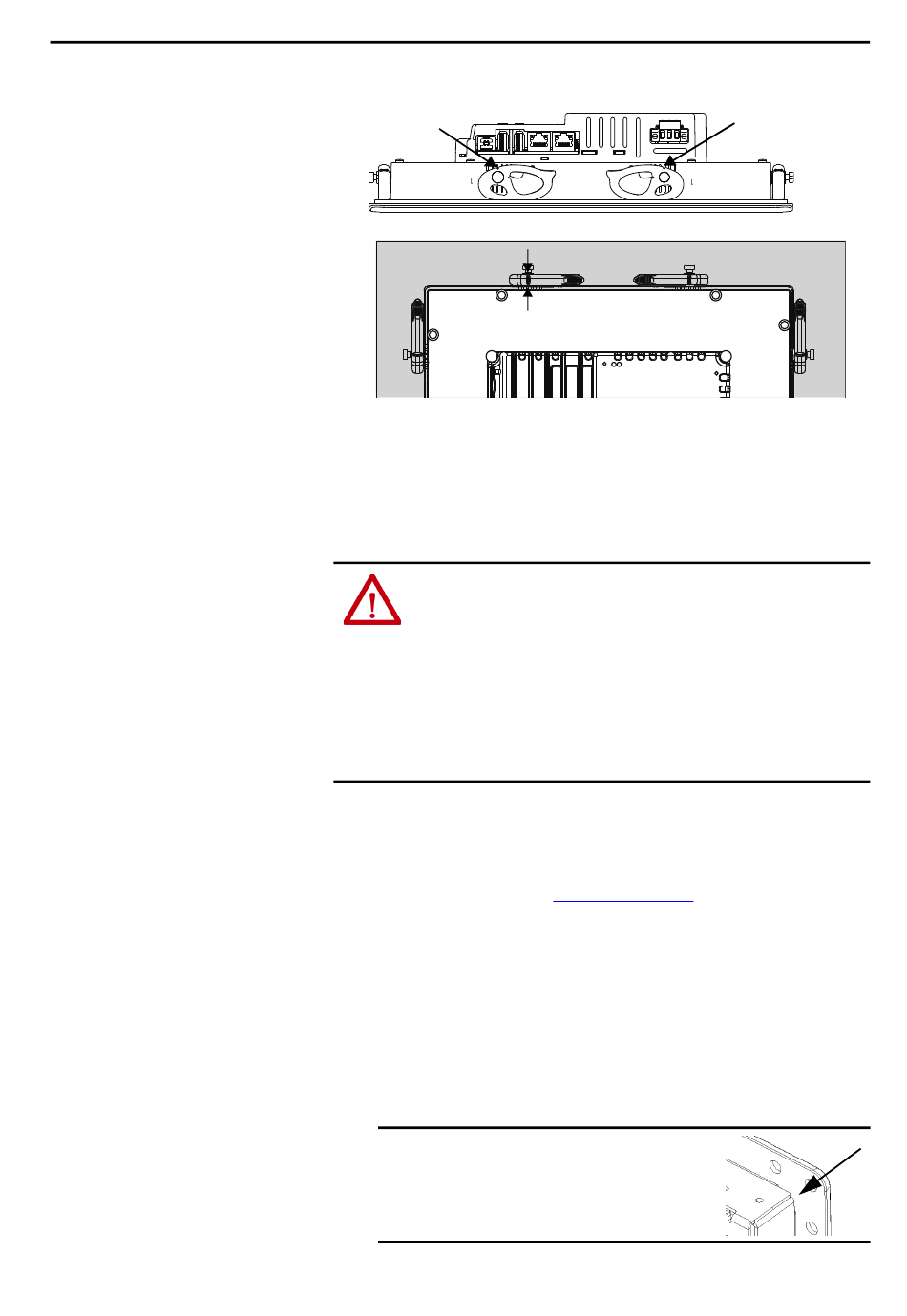

Montieren des
Edelstahl-Terminals in einem
Schaltschrank
36
Äußere Kerbe
Die Montageklammern dienen zur Sicherung der Edelstahl-Terminals in einem
Schaltschrank. Die Anzahl der erforderlichen Klammern hängt von der
Terminalgröße ab. Zu den für die Installation erforderlichen Tools gehören
Werkzeuge zum Anfertigen des Schaltschankausschnitts, ein großer Schlitz- oder
Kreuzschlitz-Schraubendreher und ein Drehmomentschlüssel zum Festziehen
der Montageklammern.
ACHTUNG:
Unterbrechen Sie sämtliche Stromverbindungen zum Schaltschrank, bevor Sie mit dem
Ausschnitt beginnen.
Stellen Sie sicher, dass der Bereich um den Schaltschrank frei und der Schaltschrank
nicht durch Fremdkörper, Öl oder andere Chemikalien verunreinigt ist.
Achten Sie darauf, dass keine Metallspäne in bereits im Schaltschrank installierte
Komponenten fallen und die Ränder des Ausschnitts keine Grate oder scharfen Kanten
aufweisen.
Wenn Sie diese Warnungen nicht beachten, können Personen verletzt und/oder
Schaltschrankkomponenten beschädigt werden.
Gehen Sie zum Montieren des Edelstahl-Terminals in einem Schaltschrank wie folgt
vor.
1. Schneiden Sie mithilfe der im Lieferumfang des Terminals enthaltenen
Schaltschrankausschnittschablone oder unter Verwendung der
Ausschnittsabmessungen in
Schaltschrank.
2. Legen Sie das Terminal mit dem Bildschirm nach unten auf eine saubere, glatte
Fläche.
Achten Sie darauf, dass der Terminalbildschirm nicht verkratzt oder beschädigt
wird.
3. Positionieren Sie die Dichtung so auf der Blende, dass die Ausrichtungsnoppen
der Dichtung zu den Ausrichtungsvertiefungen an der Blende zeigen.
Die Dichtung erfolgt durch Kompression. Verwenden Sie keine zusätzlichen
Dichtungsmittel.
WICHTIG
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Tabelle 14 auf Seite 28
Schieben Sie die inneren Ecken der
Dichtung unter die Ecken der
Abdeckblende.
Äußere Kerbe
eine Öffnung in den
