5. Bringen Sie anschließend jeden Hebel in der in
dargestellten Verriegelungsreihenfolge in seine endgültige
Verriegelungsposition.

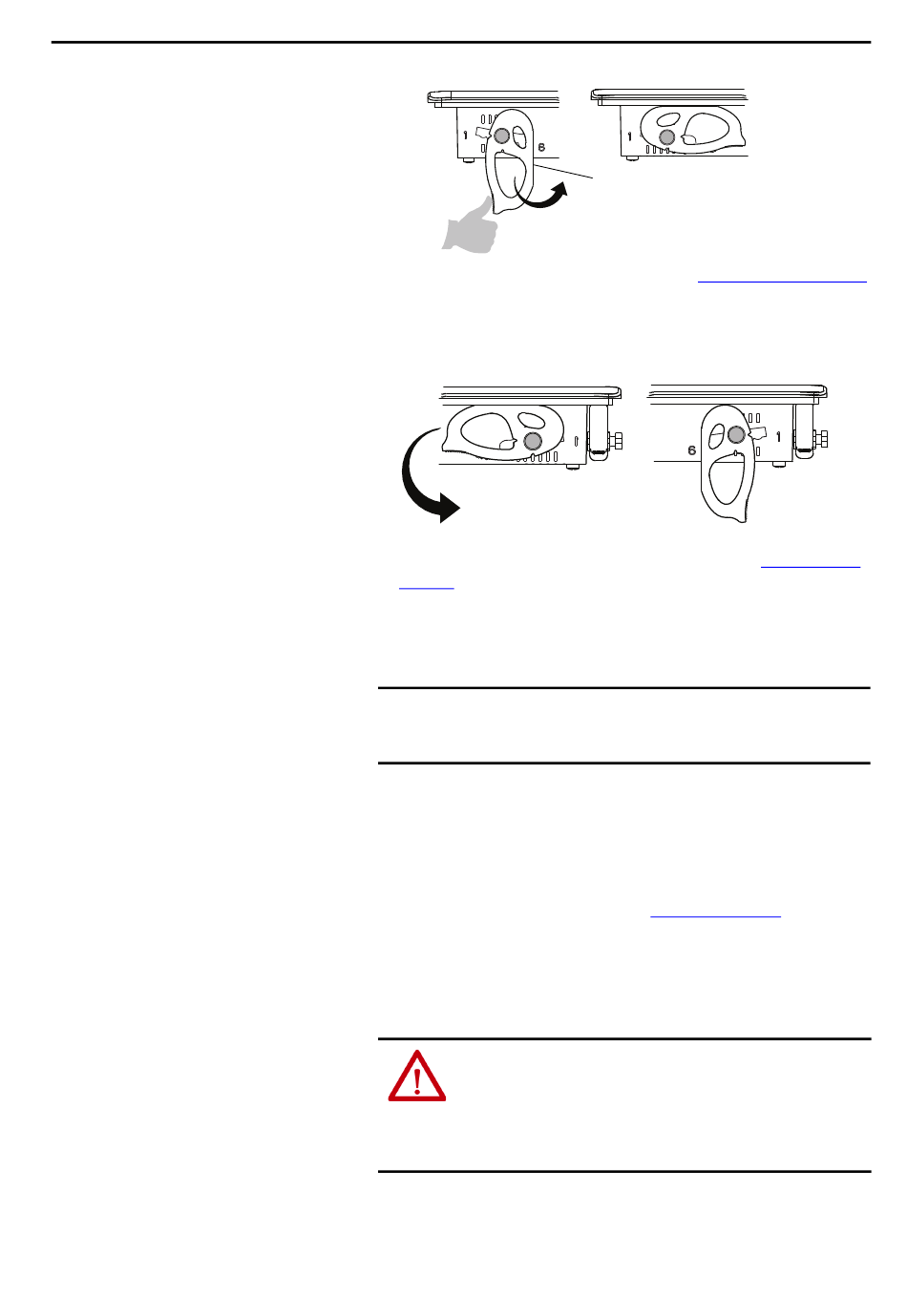

a. Entriegeln Sie den ersten Hebel in der Folge, indem Sie diesen von
der Frontblende wegdrehen.
b. Wenn der Hebel vertikal zum Schlitz positioniert ist, schieben Sie
diesen in die endgültige Verriegelungsposition (siehe
Seite 29).
Die äußere Kerbe des Montagehebels ist mit der Kerbe an der
Frontblende ausgerichtet.
c. Drehen Sie den Hebel vorsichtig zurück zum Schaltschrank.
WICHTIG
TIPP
d. Verriegeln Sie die verbleibenden Hebel an deren endgültiger
Position.
6. Vergewissern Sie sich, dass sich alle Hebel in der korrekten
Verriegelungsposition befinden.
ACHTUNG: Alle Hebel müssen in der richtigen und gleichen Position
verriegelt werden, um eine ausreichende Abdichtung zwischen dem
Terminal und dem Schaltschrank zu gewährleisten. Rockwell Automation
übernimmt keine Haftung für durch Wasser oder Chemikalien verursachten
Schäden am Terminal oder an anderen Geräten, wenn diese durch eine
falsche Installation bedingt sind.
Die äußere Kerbe des Hebels befindet sich in der verriegelten Position.
In den beiden folgenden Abbildungen sind die Hebel in Position 3
verriegelt.
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Installation des PanelView Plus 7 Performance-Terminals
Flache Seite
Verwenden Sie zum Drehen der Montagehebel keine Werkzeuge und
vermeiden Sie übermäßigen Kraftaufwand. Die Montagehebel werden
von Hand gedreht und gesichert.
Ein gebrochener Montagehebel kann das Terminal nicht beschädigen.
Die Montagehebel sind so konzipiert, dass der Stift abbricht, wenn sie
zu fest angezogen werden. Durch diese Sollbruchstelle soll eine
Beschädigung der Terminalblende vermieden werden. Wenn ein Stift
abgebrochen ist, können Sie den Hebel umdrehen und in einer anderen
Position verwenden. Weitere Einzelheiten und Informationen zu
Einschränkungen können Sie Abbildung 3 auf Seite 32
Kapitel 2
Abbildung 3 auf Seite 32
Tabelle 15 auf
entnehmen.
