Kapitel 2 Installation des PanelView Plus 7 Performance-Terminals
44
WICHTIG Gehen Sie wie folgt vor, um ein versehentliches Abziehen des
Ethernet-Kabels zu verhindern:
• Befestigen Sie das Ethernet-Kabel, um Vibrationen am Anschluss zu
minimieren und um die Wahrscheinlichkeit zu minimieren, dass
Personen, die im Schaltschrank arbeiten, das Kabel versehentlich
abziehen.
• Schließen Sie das Ethernet-Kabel ohne Zugbelastung an. Führen Sie das
Kabel locker, um beim Öffnen und Schließen der Schaltschranktür Zug
am Kabel zu vermeiden.
Die maximale Kabellänge zwischen den Ethernet-Ports und einem
10/100 Base-T-Anschluss an einem Ethernet-Hub (ohne Repeater oder
Lichtwellenleiter) beträgt 100 m.
WARNUNG: An explosionsgefährdeten Standorten dürfen Kommunika-
tionskabel nicht angeschlossen oder abgezogen werden, solange dieses
Gerät oder ein Gerät im Netzwerk unter Spannung steht. Ein elektrischer
Lichtbogen könnte bei Installationen in explosionsgefährdeten Bereichen
zu einer Explosion führen. Stellen Sie zunächst sicher, dass die Stromver-
sorgung unterbrochen wurde und es sich um einen nicht explosionsgefähr-
deten Bereich handelt.

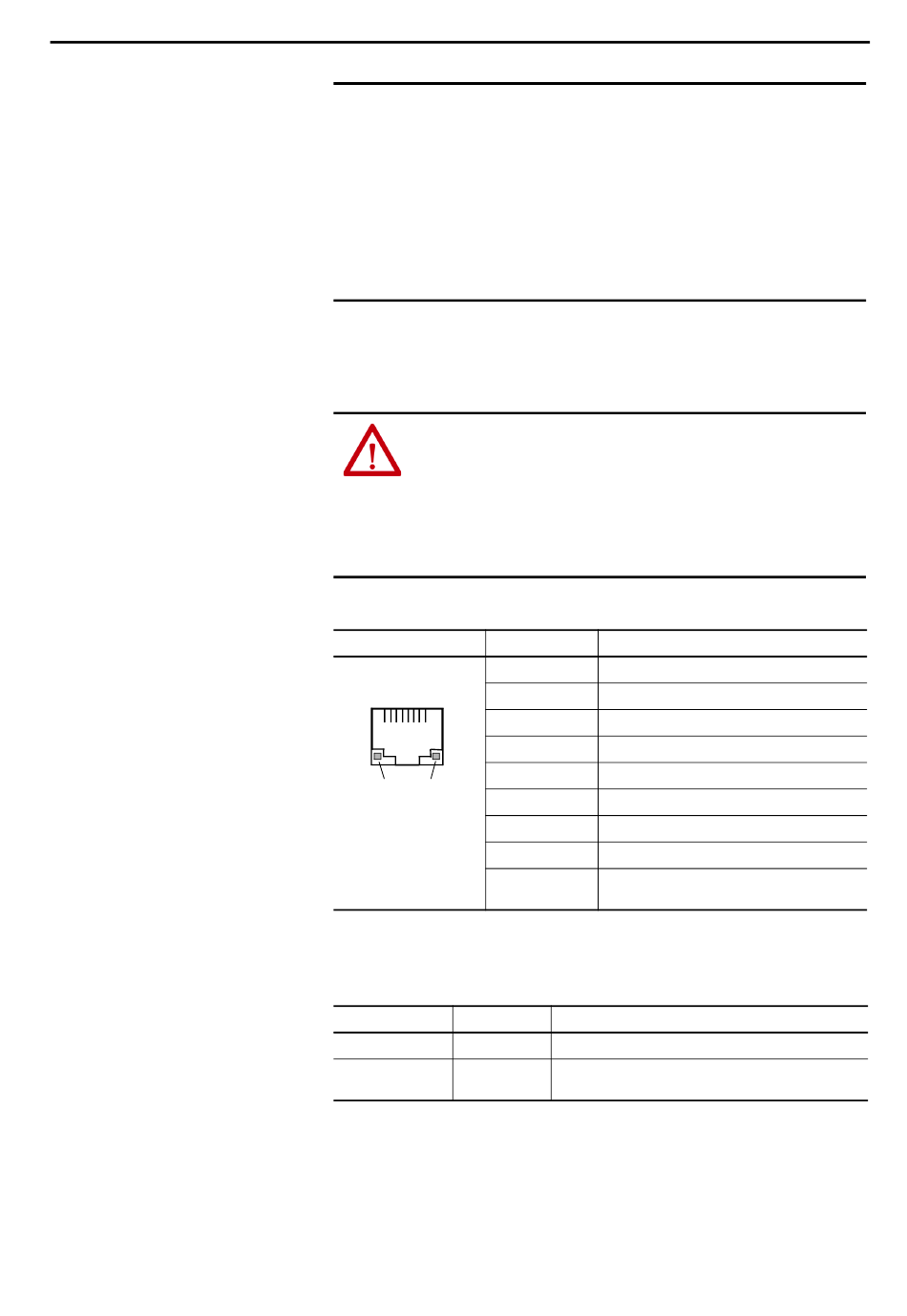

Tabelle 17 – Kontaktstifte des Ethernet-Anschlusses
Anschluss
Ansicht des
RJ45-Anschlusses
8
1
Grüne Gelbe
Status- Status-
anzeige anzeige
Jeder Ethernet-Port verfügt über zwei Anzeigen, die über den Status der
Aktivität informieren.
Tabelle 18 – Ethernet-Statusanzeigen
Anzeige LED-Farbe
Verbundintegrität Grün
Activity (Aktivität) Gelb
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Stift Stiftname
1 TD+
2 TD–
3 RD+
4 Nicht verwendet
5 Nicht verwendet
6 RD–
7 Nicht verwendet
8 Nicht verwendet
Abschirmungs- Keine direkte Verbindung (AC an Chassiserde gekoppelt)
verbindung
Beschreibung
Leuchtet, wenn eine Verbindung besteht.
Blinkt, wenn eine Aktivität in der Ethernet-Verbindung erkannt
wird.
