Vorbereiten der Montage im
Schaltschrank
WICHTIG
Wenn Sie ein Edelstahl-Terminal installieren, überspringen Sie diesen
Abschnitt und fahren Sie mit
Schaltschrank auf Seite 36
Bevor Sie ein Terminal in einem Schaltschrank montieren, lesen Sie diesen
Abschnitt und alle Informationen zum Installationsvorgang auf
WICHTIG
Montagehebel (schwarz) mit der Bestellnummer 2711P-RMCP
sind für die PanelView Plus 7 Performance-Terminals geeignet. Verwenden
Sie nicht die grauen Montagehebel, da sie mit den PanelView Plus 7
Performance-Terminals nicht kompatibel sind.

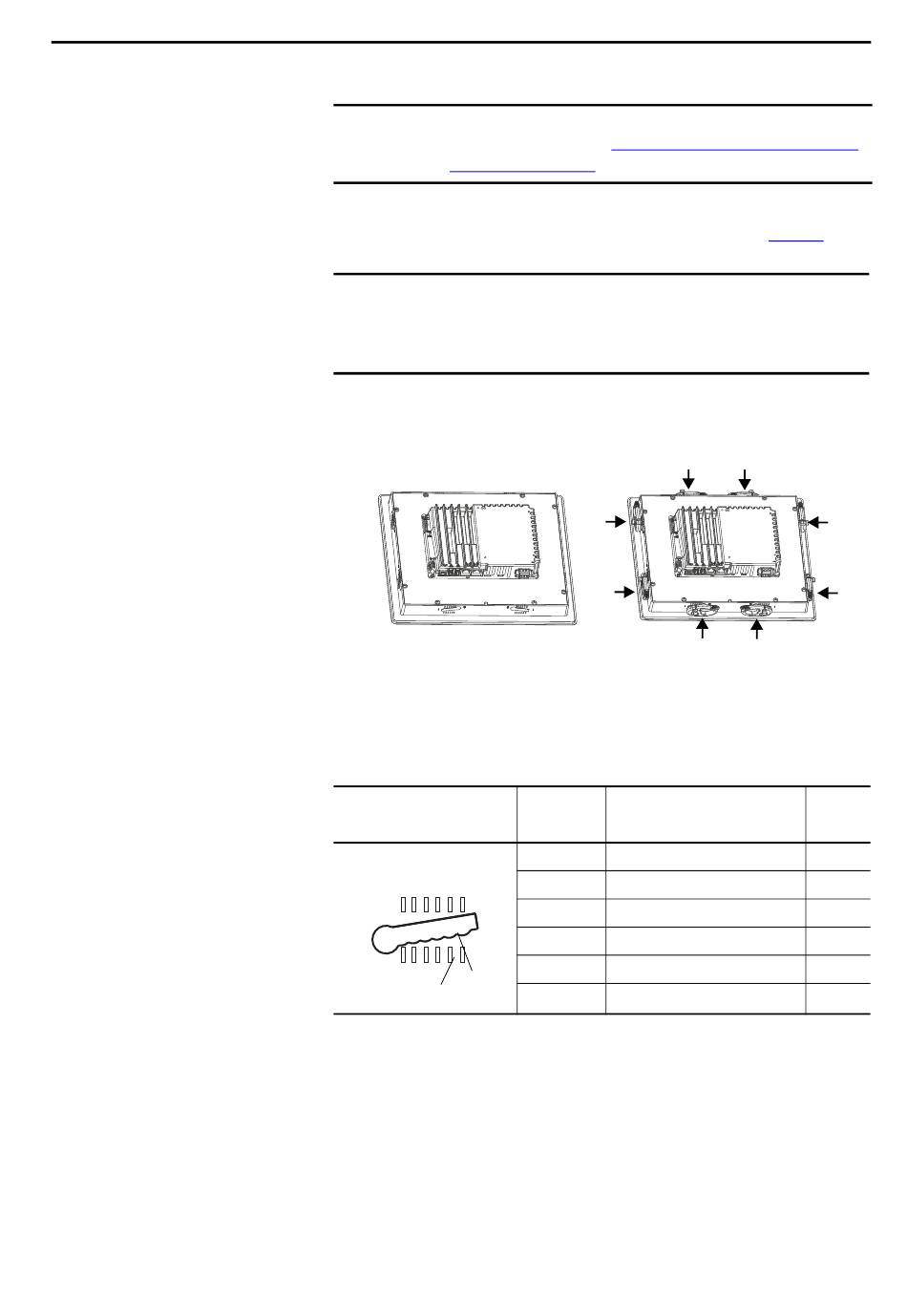

Die Montagehebel werden in die Schlitze an den Rändern der Frontblende
eingesetzt, sodass sie das Terminal im Schaltschrank sichern. Die Anzahl der
Montagehebel ist von der Terminalgröße abhängig.
Jeder Schlitz verfügt über sechs Kerben mit Ausrichtungsmarkierungen, die als
Verriegelungspositionen für den Hebel dienen. Die Wandstärke des
Schaltschranks, in dem Sie das Terminal installieren, bestimmt die für die
NEMA-/UL-Dichtung erforderliche Verriegelungsposition.
Tabelle 15 – Positionen für die Hebelverriegelung
Montageschlitz
Ausrichtung des Schlitzes variiert
1
2
3
4
5
6
6
Kerbe
Ausrichtungsmarkierung
Bringen Sie einen Montagehebel stets in die Vertikale, bevor Sie ihn in einen
Schlitz einführen. Nur auf diese Weise können Sie den Montagehebelknopf in
den Schlitz schieben, um ihn zu positionieren. Wenn Sie den Montagehebel in
eine bestimmte Kerbe geschoben haben, drehen Sie den Montagehebel zum
Schaltschrank, sodass er einrastet. Die flache Seite des Montagehebels muss
den Schaltschrank berühren.
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Installation des PanelView Plus 7 Performance-Terminals
Montieren des Edelstahl-Terminals in einem
fort.
Position für
Schaltschrankwandstärke
die Hebelver-
riegelung
1
1,50 bis 2,01 mm
2
2,03 bis 2,64 mm
3
2,67 bis 3,15 mm
1
4
3,17 bis 3,66 mm
5
3,68 bis 4,16 mm
6
4,19 bis 4,80 mm
Kapitel 2
Seite
33.
Typisches
Maß
16
14
12
10
8/9
7
29
