Device Level Ring-Netzwerktopologie - Allen-Bradley PanelView Plus 7 Performance-Terminals Benutzerhandbuch

1769-L18ERM-BB1B-Steuerungssystem
PowerFlex® 755-Antrieb,
angeschlossen über eine
1783-ETAP EtherNet/
IP-Abzweigung
Kinetix®
6500-Antriebe
mit Motoren

Device Level Ring-Netzwerktopologie

Ein DLR ist ein Ring-Netzwerk mit einfacher Fehlertoleranz, das für die
Verbindung von Automatisierungsgeräten vorgesehen ist. Diese Topologie
wird ebenfalls auf der Geräteebene implementiert. Es sind keine zusätzlichen
Switches erforderlich.
TIPP Ein DLR-Netzwerk enthält Supervisor-Knoten und Ringknoten.
Das PanelView Plus 7 Performance-Terminal kann ausschließlich als
Ringknoten im Netzwerk eingesetzt werden.
DLR-Netzwerktopologien werden automatisch zu linearen Netzwerktopolo-
gien, sobald ein Fehler erkannt wird. Durch die Umwandlung in die neue Netz-
werktopologie wird die Datenkommunikation im Netzwerk aufrechterhalten.
Der Fehlerzustand wird in der Regel erkannt und korrigiert.
Weitere Informationen zur DLR-Netzwerktopologie finden Sie in der
Publikation ENET-AP005, EtherNet/IP-Embedded Switch-Technologie –
Anwendungshandbuch.

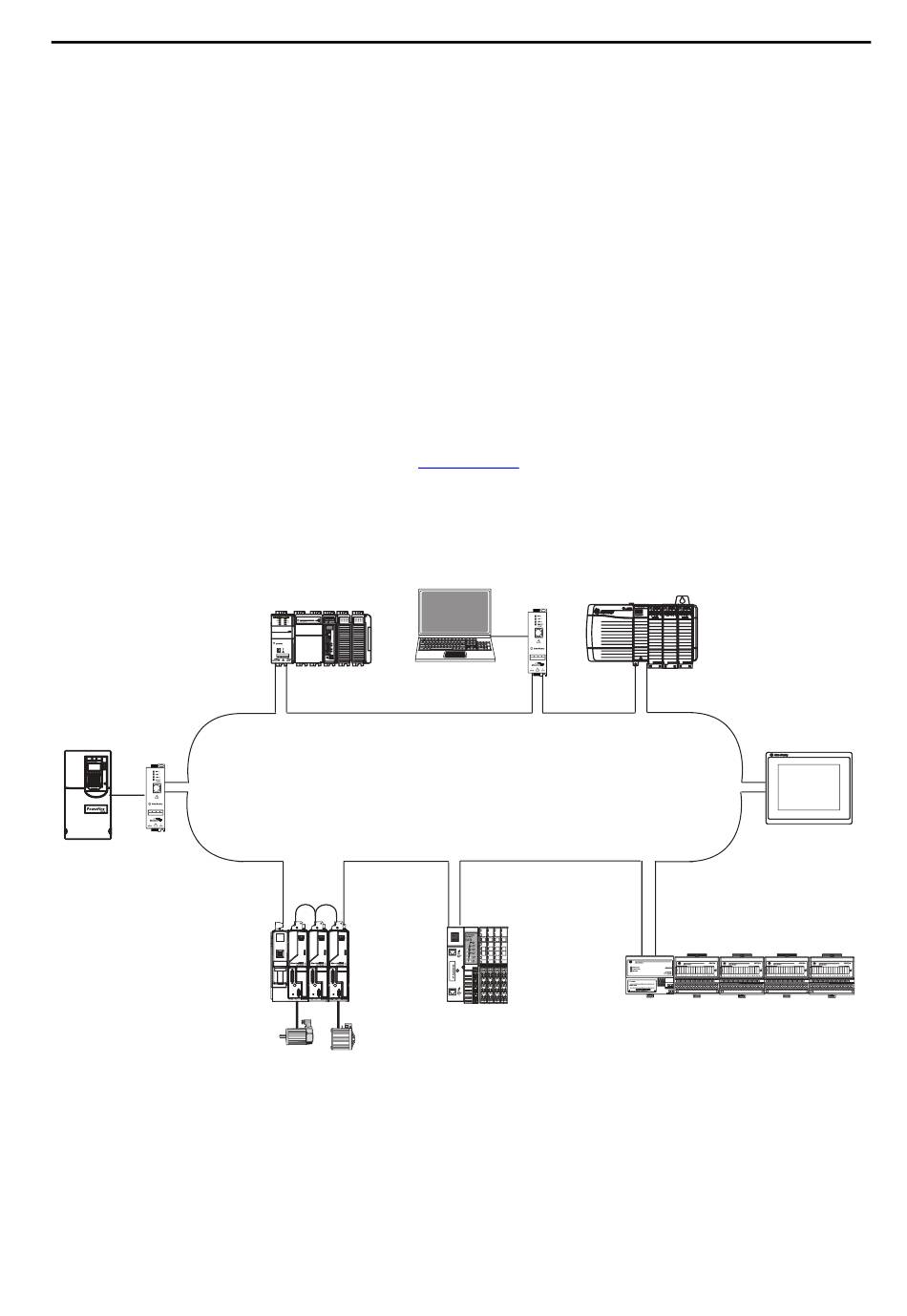

Abbildung 4 – PanelView Plus 7 Performance-Terminal in einem Netzwerk mit DLR-Topologie
Computer über eine 1783-ETAP
EtherNet/IP-Abzweigung
angeschlossen
1734-AENTR POINT I/O™-Adapter
mit POINT I/O-Modulen
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Installation des PanelView Plus 7 Performance-Terminals
1756-ControlLogix®-Steuerung
1794-AENTR FLEX™ I/O-Adapter
mit FLEX I/O-Modulen
Kapitel 2
PanelView™ Plus 7
Performance-Terminal
Angeschlossen über zwei
Ethernet-Ports
45
