Gehen Sie zum Austauschen der Batterie wie folgt vor.
1. Unterbrechen Sie die Spannungsversorgung des Terminals.

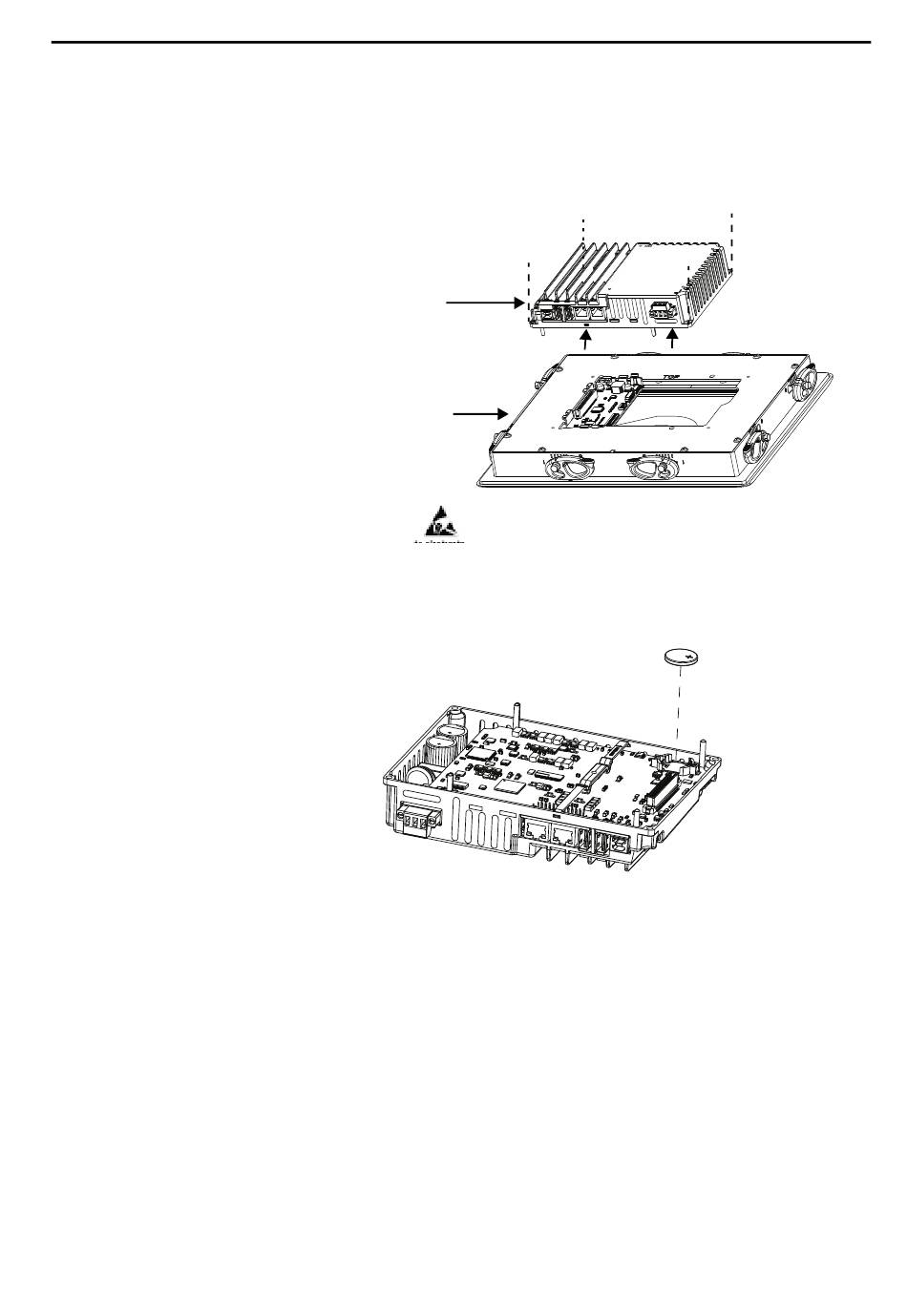

2. Lösen Sie die Schrauben, mit denen das Logikmodul an der Rückseite
der Anzeige befestigt ist.
Logikmodul
Anzeigemodul
Diese Komponente kann durch elektrostatische Entladungen beschädigt werden.
Beachten Sie beim Umgang mit dieser Komponente die Richtlinien zur Verhinderung
elektrostatischer Entladungen.
3. Heben Sie das Logikmodul vorsichtig vom Anzeigemodul ab und
drehen Sie es um, um Zugriff auf die Leiterplatte zu erhalten.
4. Suchen Sie die Knopfzellenbatterie auf der Leiterplatte.
5. Zum Herausnehmen der Batterie heben Sie die Batterie auf der einen
Seite an.
6. Setzen Sie die neue Batterie mit dem positiven Pol (+) nach oben
zeigend ein.
7. Bringen Sie das Logikmodul wieder an, indem Sie den Anschluss an der
Unterseite des Logikmoduls mit dem Anschluss auf der Rückseite des
Anzeigemoduls ausrichten.
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Installieren und Austauschen von Komponenten
Die Abbildung zeigt das
Aluminium-Terminal.
Die Batterie wird
genauso ausgetauscht
wie die des
Edelstahl-Terminals.
Kapitel 5
