Hardwaremerkmale - Allen-Bradley PanelView Plus 7 Performance-Terminals Benutzerhandbuch

Hardwaremerkmale

F1
F2
F3
F4
F5
F6
F7
F8
Für Edelstahl-Terminals sind Montageklammern erforderlich. Alle
anderen Hardwaremerkmale sind mit denen der Aluminium-Terminals
identisch.
Die PanelView Plus 7 Performance-Terminals bieten feste Hardware-
konfigurationen mit verschiedenen Anzeigengrößen und Optionen für
Bedienereingaben.
1
9
F9 7 8 9
8
4 5 6
F10
1 2 3
F11
.
– 0
F12
Esc
F13
F14
F15
F16
7
3

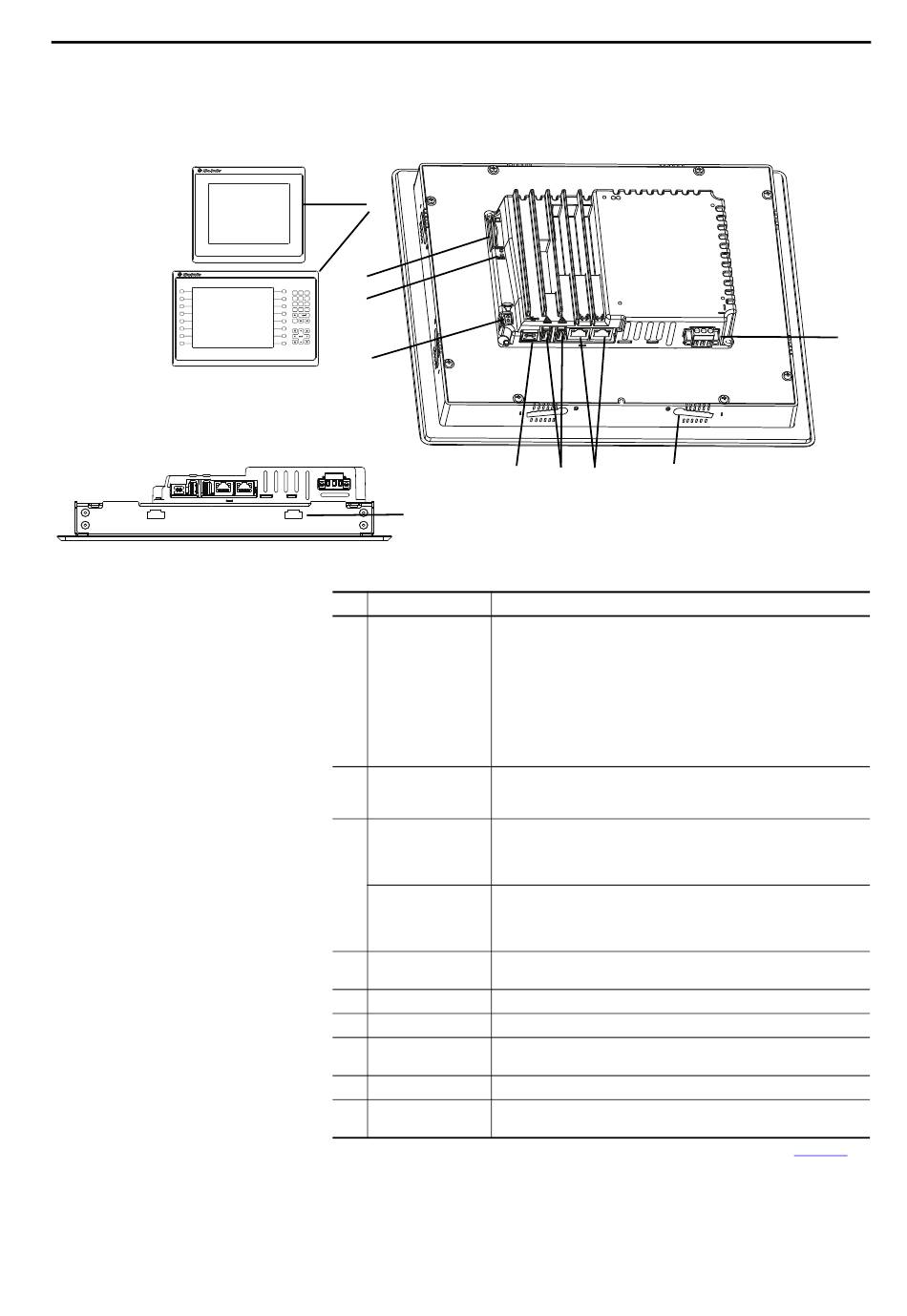

Tabelle 1 – Hardwaremerkmale
Pos. Leistungsmerkmal
1 Anzeige/Keypad
2 Stromversorgung
Montageschlitz
(Aluminiumterminals)
3
Montageschlitz
(Edelstahl-Terminals)
4 Ethernet-Ports
5 USB-Host-Anschlüsse
6 USB-Geräteanschluss
(2)
7 Audioausgang
8 Statusanzeigen
Steckplatz für SD-Karte
9
(Secure Digital)
(1) Weitere Informationen zu den Hardwaremerkmalen des ArmorView Plus 7-Terminals enthält die Publikation 2711P-IN013,
ArmorView Plus 7 Installation Instructions.
(2) Der Lautsprecher wird vom Betriebssystem Windows CE (Windows Media Player) unterstützt. Die Software FactoryTalk View ME
Station bietet keine Unterstützung für den Lautsprecher.
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
6 5 4
(1)
Beschreibung
TFT-Farbgrafikanzeigen mit einem Touchscreen und einer Navigationstaste in
verschiedenen Größen. Einige Modelle sind auch mit einem Keypad und
Funktionstasten ausgestattet, die zusätzliche Eingabemöglichkeiten für den Bediener
bieten.
• 6,5-Zoll-Touchscreen oder -Touchscreen mit Keypad
• 9-Zoll-Widescreen-Touchscreen
• 10,4-Zoll-Touchscreen oder Touchscreen mit Keypad
• 12,1-Zoll-Widescreen-Touchscreen
• 15-Zoll-Touchscreen oder Touchscreen mit Keypad
• 19-Zoll-Touchscreen
Spannungseingang (Wechselstrom/Gleichstrom)
• 18 bis 30 V DC (isoliert), Aluminium- und Edelstahl-Terminals
• 100 bis 240 V AC (nom.), nur Aluminium-Terminals
In die Schlitze an der Ober- und Unterseite sowie an den Seiten des Terminals werden
Montagehebel eingeführt, mit denen das Gerät an einem Schaltschrank oder in
einem Gehäuse montiert werden kann. Die Anzahl der Schlitze hängt von der
Terminalgröße ab.
In die Schlitze an der Ober- und Unterseite sowie an den Seiten des Terminals werden
Montageklammern eingeführt, mit denen das Gerät an einem Schaltschrank oder in
einem Gehäuse montiert werden kann. Die Anzahl der Schlitze hängt von der
Terminalgröße ab.
Zwei 10/100Base-T, Auto MDI/MDI-X, Ethernet-Ports für die Kommunikation mit der
Steuerung, die DLR-Netzwerktopologie (Device Level Ring) unterstützen.
Zwei USB 2.0-Host-Anschlüsse, Hochgeschwindigkeit (Typ A).
WICHTIG: Der Geräteanschluss ist funktionslos. Diesen Anschluss nicht verwenden.
Ein Audioausgang unterstützt die Verbindung zu einem 4-Ω- oder 8-Ω-Lautsprecher
oder -Verstärker.
LEDs an der Rückseite der Terminals zeigen Status- und Fehlerzustände an.
Ein Steckplatz für SD-Karten mit Unterstützung für Bestellnummer 1784-SDx,
SD-Karte mit Hot-Swap-Funktion für externen Speicher.
Überblick Kapitel 1
3
2
13
