Kapitel 7 Fehlerbehebung

Statusanzeigen

154
Auf der Rückseite des Terminals befinden sich zwei Anzeigen, die den
Systemstatus angeben:
• Die STS-Anzeige (grün) gibt an, dass das Terminal eingeschaltet ist und
verwendet wird
• Die ERR-Anzeige (rot) gibt an, dass Hardware und Firmware fehlerhaft
sind
STS
ERR

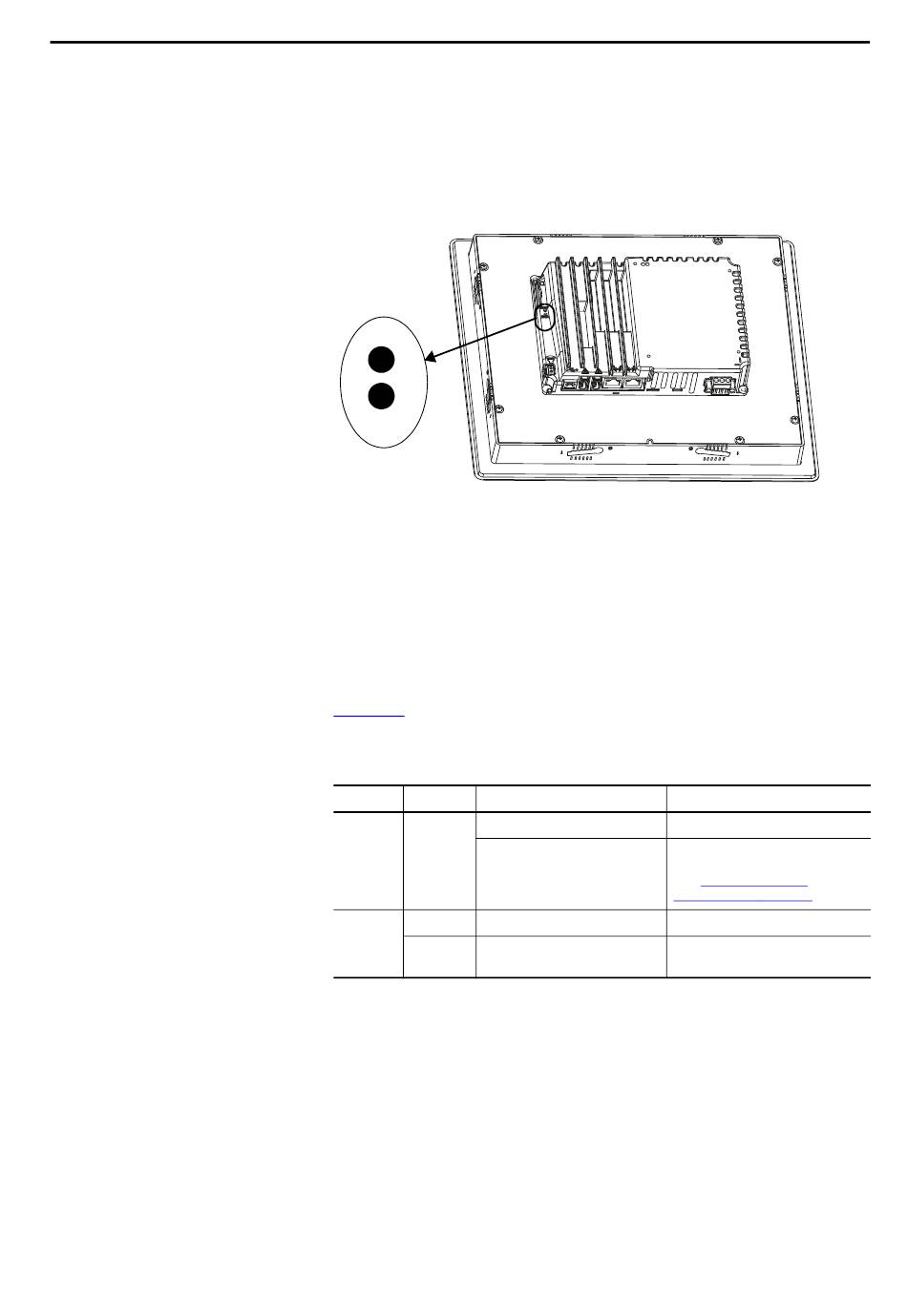

Die Abbildung zeigt das Aluminium-Terminal. Die Statusanzeigen sind mit denen am Edelstahl-Terminal
identisch.
Beim Start blinken die STS- und ERR-Anzeigen, anschließend blinkt die
STS-Anzeige, um den Fortschritt während des Starts zu signalisieren. Wenn
die Anzeigen nicht aufleuchten, überprüfen Sie das Netzkabel.
Nach einem erfolgreichen Start bleibt die STS-Anzeige eingeschaltet.
Tabelle 36 informiert über die Anzeigenzustände, die auftreten können, wenn
das Terminal während des Startvorgangs anhält.
Tabelle 36 – Zustände der Fehleranzeigen während des Terminalstarts
ERR (rot) STS (grün)
Blinkt Aus
Ein
Ein
Blinkt
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Beschreibung
Behebbarer Firmware-Fehler.
Behebbarer Konfigurationsfehler
Schwerwiegender Hardware-Fehler.
Schwerwiegender Fehler der
Anzeigehardware
Empfohlene Maßnahme
Laden Sie die Firmware erneut.
Wiederherstellen des Terminals auf das
Image mit den Werkseinstellungen.
Siehe Wiederherstellen eines
Sicherungsimages auf Seite 96.
Tauschen Sie das Terminal aus.
Tauschen Sie das Terminal aus.
