Montieren des
Aluminium-Terminals in
einem Schaltschrank
WICHTIG Wenn Sie ein Edelstahl-Terminal installieren, überspringen Sie diesen
Abschnitt und fahren Sie mit
Schaltschrank auf Seite 36
Die Terminals sind so konzipiert, dass sie von nur einer Person installiert
werden können. Werkzeuge sind nicht erforderlich (mit Ausnahme der
Werkzeuge zum Anfertigen des Schaltschrankausschnitts).
Gehen Sie zum Montieren des Terminals in einem Schaltschrank wie folgt vor.
ACHTUNG:
Unterbrechen Sie sämtliche Stromverbindungen zum Schaltschrank, bevor Sie
mit dem Ausschnitt beginnen.
Stellen Sie sicher, dass der Bereich um den Schaltschrank frei und der
Schaltschrank nicht durch Fremdkörper, Öl oder andere Chemikalien
verunreinigt ist.
Achten Sie darauf, dass keine Metallspäne in bereits im Schaltschrank
installierte Komponenten fallen und die Ränder des Ausschnitts keine Grate
oder scharfen Kanten aufweisen.
Wenn Sie diese Warnungen nicht beachten, können Personen verletzt und/oder
Schaltschrankkomponenten beschädigt werden.
1. Schneiden Sie mithilfe der im Lieferumfang des Terminals enthaltenen
Schaltschrankausschnittschablone oder unter Verwendung der
Ausschnittsabmessungen in
Schaltschrank.
2. Überprüfen Sie, ob die Dichtung am Terminal vorhanden ist.
Die Dichtung erfolgt durch Kompression. Verwenden Sie keine
zusätzlichen Dichtungsmittel.

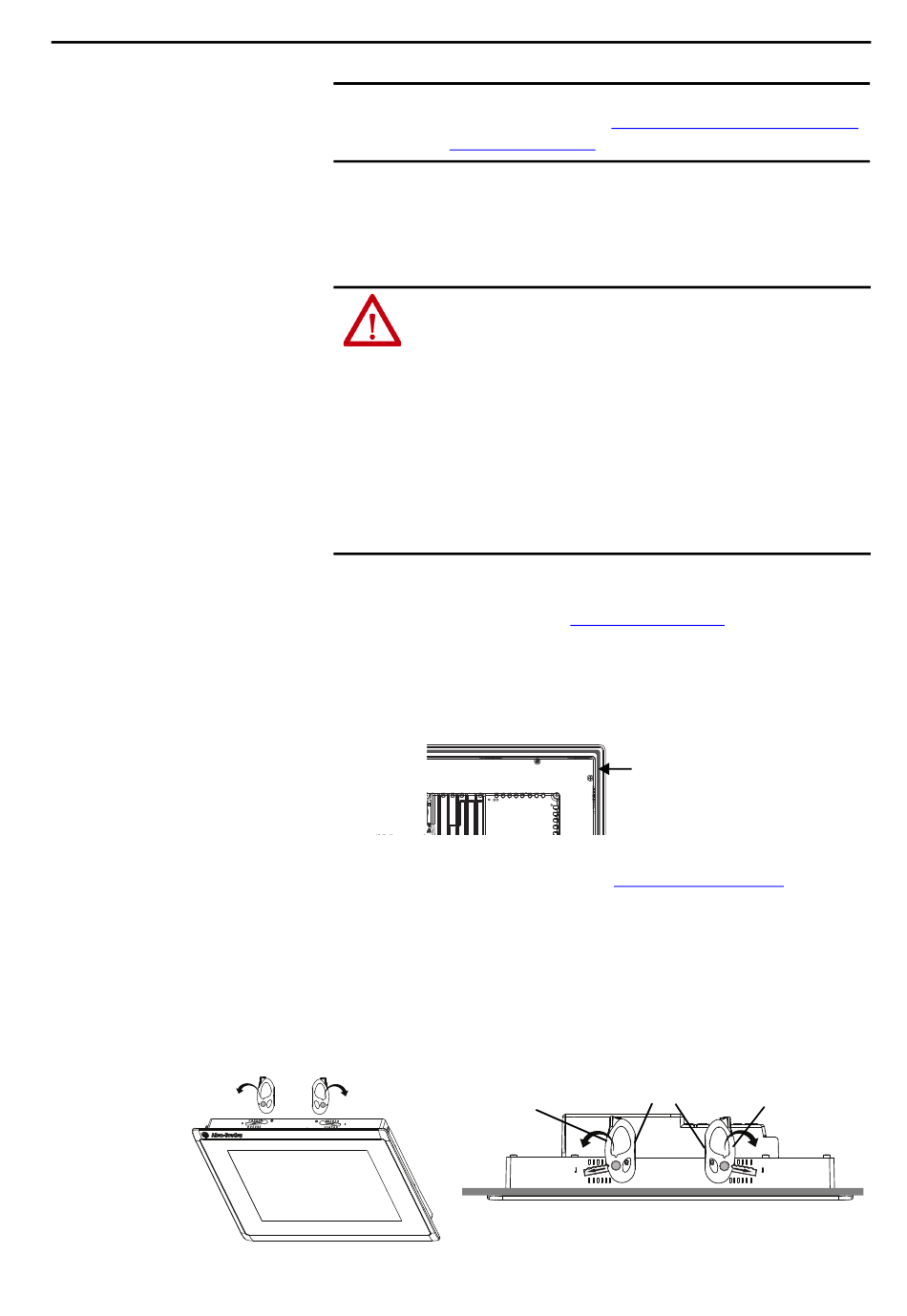

3. Setzen Sie das Terminal in den Schaltschrankausschnitt ein.
a. Setzen Sie die Hebel mit der in
dargestellten Ausrichtung in die Schlitze in den oberen Ecken ein
und drehen Sie die gebogene Seite der Hebel in Richtung des
Schaltschranks.
TIPP Die Montagehebel für PanelView Plus 7 Performance-Terminals sind
schwarz (Bestellnummer 2711P-RMCP).
Verwenden Sie nicht die grauen Montagehebel, da sie mit den PanelView
Plus 7 Performance-Terminals nicht kompatibel sind.
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
Installation des PanelView Plus 7 Performance-Terminals
Montieren des Edelstahl-Terminals in einem
fort.
Tabelle 14 auf Seite 28
Dichtung
Abbildung 3 auf Seite 32
Flache Seite
Runde Seite
Kapitel 2
eine Öffnung in den
Runde Seite
33
