Kapitel 2 Installation des PanelView Plus 7 Performance-Terminals
Anschließen an
Wechselstromversorgung
42
4. Befestigen Sie den Erdungsleiter an der Erdungsklemme (GND) der
Klemmenleiste.
Die Erdungsklemme (GND) muss an einer Erdung mit niedriger
Impedanz angeschlossen sein.
ACHTUNG: Das Anschließen der Erdung an Masse ist obligatorisch.
Diese Verbindung ist zur Gewährleistung der Störfestigkeit, der
Zuverlässigkeit und der elektromagnetischen Verträglichkeit (EMV)
gemäß der EMV-Richtlinie der Europäischen Gemeinschaft (EU) und
damit zur Erfüllung der Anforderungen für die CE-Kennzeichnung
erforderlich. Die Verbindung ist von Underwriters Laboratory aus
Sicherheitsgründen zwingend vorgeschrieben.
5. Schalten Sie das Bedienerterminal ein.
Terminals mit einem AC-Netzteil weisen die folgenden Nennleistungen auf:
• 100 bis 240 V AC (50 bis 60 Hz)
• max. 105 VA
ACHTUNG: Im Fall einer falschen Verdrahtung der Netzklemmen kann
Spannung an den Kommunikationsverbindergehäusen anliegen.
Schließen Sie das Terminal nicht an der Stromversorgung an, bis sämtliche
Verbindungen hergestellt wurden. Anderenfalls besteht die Gefahr eines
Stromschlags.
Schließen Sie Edelstahl-Terminals nicht an der Wechselstromversorgung an.
Edelstahl-Terminals sind nur für Gleichstromversorgung geeignet.

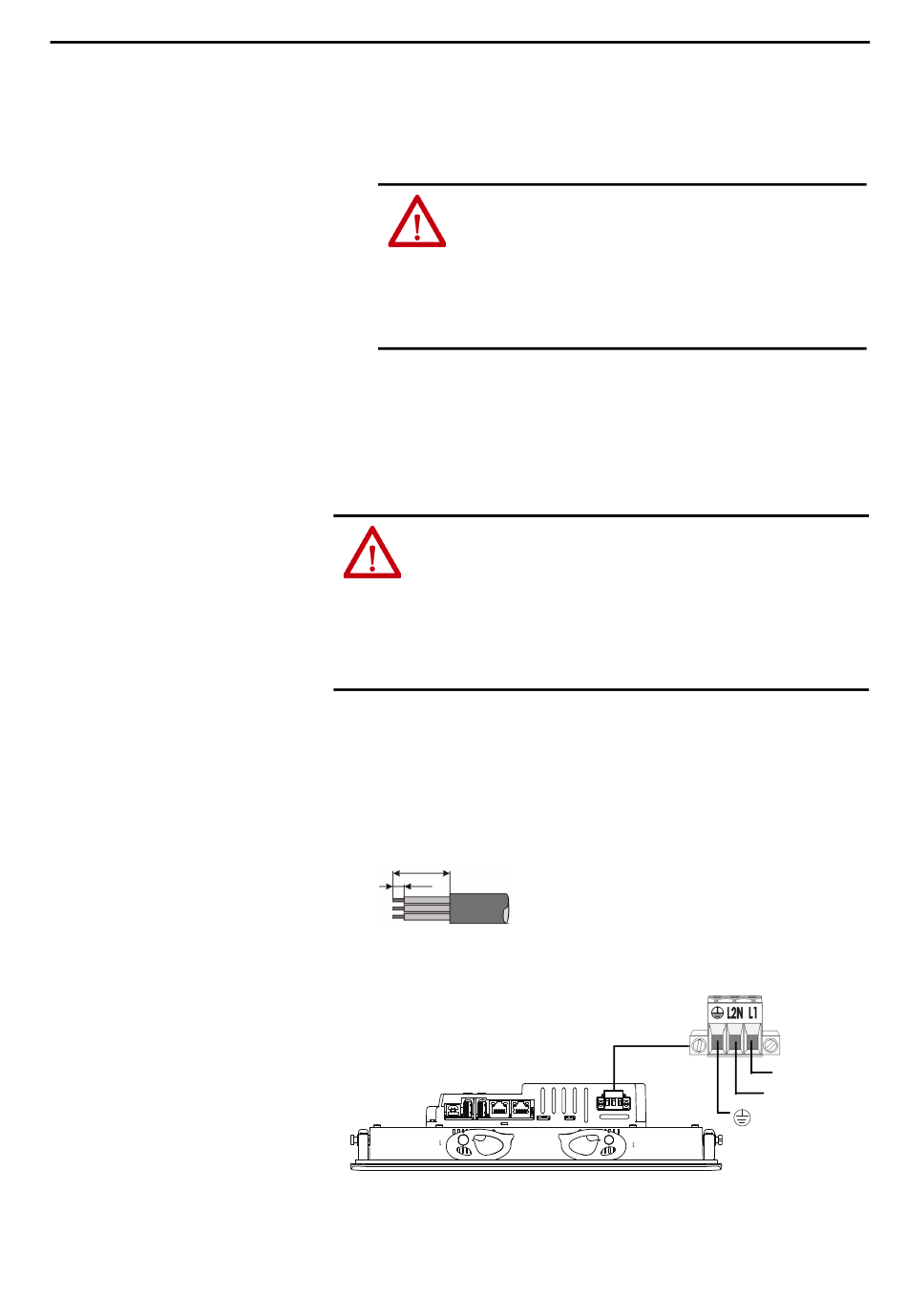

Gehen Sie wie folgt vor, um das Bedienerterminal an eine Wechselstromquelle
anzuschließen.
1. Stellen Sie sicher, dass die Verdrahtung nicht mit einer Stromquelle
verbunden ist.
2. Entfernen Sie 7 mm der Isolierung von den Enden des Drahts.
20 mm
7 mm
3. Befestigen Sie die AC-Versorgungskabel an den gekennzeichneten
Klemmen (L1 und L2N) an der Klemmenleiste.
4. Befestigen Sie den Schutzerdungsleiter an der markierten Klemme der
Klemmenleiste.
Rockwell Automation-Publikation 2711P-UM008F-DE-P – Mai 2019
L1
L2/Neutral
Schutzerde zu
Erdungssammelleitung
