Waukesha Cherry-Burrell Universal II Pumpen

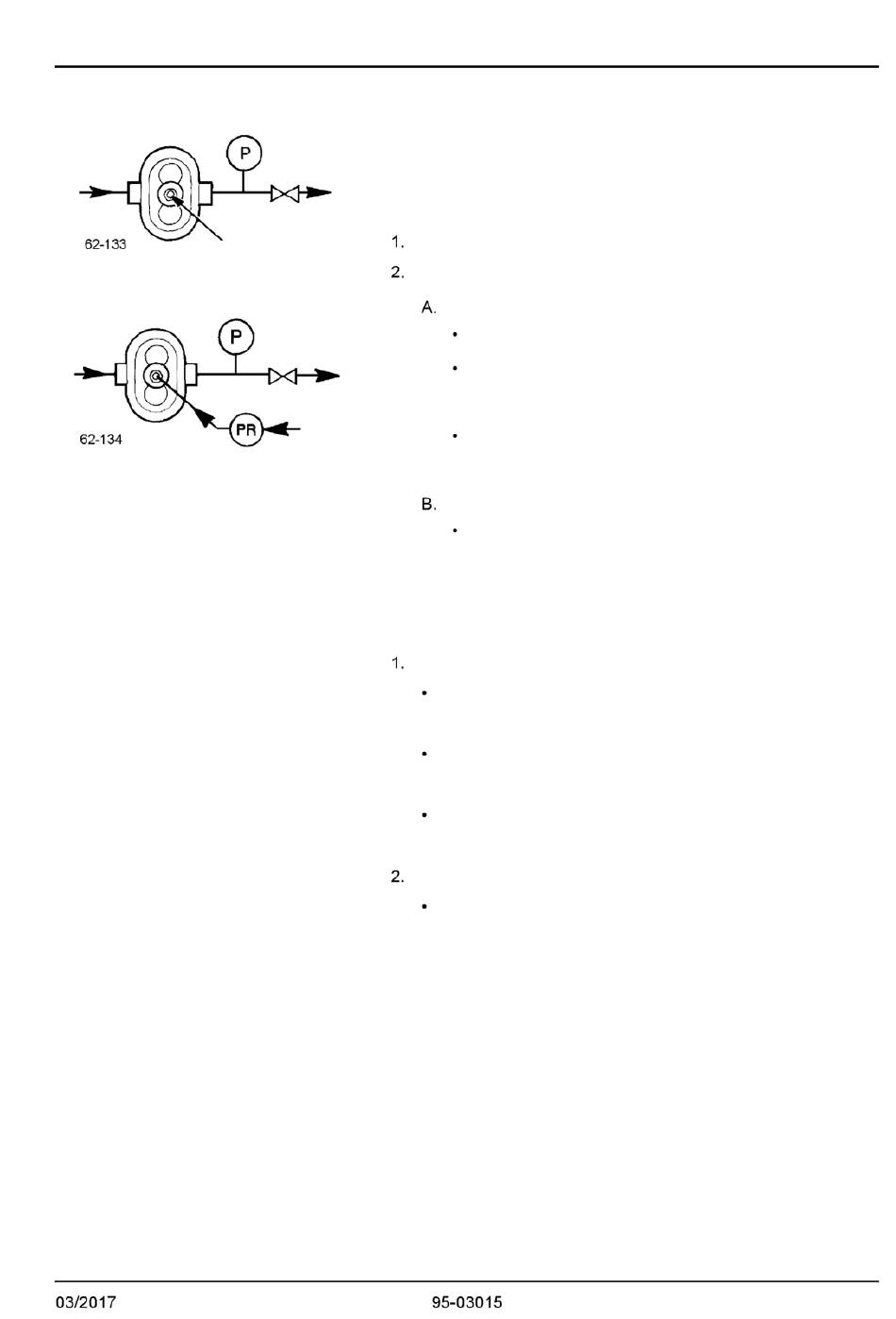

Abb.75 Manuelle Einstellung
Abb.76 Einstellung mit Manometer
Deckel mit Entlüftung – Einstellung der Installation
Manuell
Drehen Sie die Einstellschraube gegen den Uhrzeigersinn bis zum
Anschlag, dann im Uhrzeigersinn zurück bis ein leichter Federdruck
spürbar ist.
Pneumatisch mit Membran
Stellen Sie den Luft-/Gasdruck auf 0,1 – 0,4 bar.
Starten Sie die Pumpe.
Mit Manometer und Ventil in der Ablaufleitung:
Schließen Sie das Ablaufventil.
Drehen Sie die Einstellschraube im Uhrzeigersinn bis
der gewünschte Druck am Manometer angezeigt wird.
Sichern Sie die Einstellschraube mit der Kontermutter.
Öffnen Sie das Ventil in der Ablaufleitung. Der Deckel ist
eingestellt und öffnet sich, wenn der Systemdruck den
voreingestellten Wert überschreitet.
Ohne Manometer in der Ablaufleitung:
Drehen Sie die Einstellschraube im Uhrzeigersinn und
beobachten Sie die Strömung des Produkts am Ablauf.
Erreicht der Produktdurchfluss den maximalen oder
gewünschten Wert, sichern Sie die Einstellschraube mit
einer Kontermutter.
Pneumatisch mit Kolben
Mit Manometer und Ventil in der Ablaufleitung:
Schließen Sie das Ablaufventil langsam und beobachten
Sie das Manometer.
Druck 13 bar nicht überschreitet
Erhöhen Sie den Luft- / Gasdruck, bis der gewünschte
Entlastungsdruck am Manometer angezeigt wird. Sichern Sie
die Einstellschraube des Reglers mit einer Kontermutter.
Öffnen Sie das Ventil in der Ablaufleitung. Der Deckel
ist eingestellt und öffnet sich, wenn der Systemdruck
die voreingestellte Grenze überschreitet.
Ohne Manometer in der Ablaufleitung:
Mit einem Regler: erhöhen Sie den Luft- / Gasdruck zum
Überdruckventil mit dem Regler und beobachten Sie den
Produktdurchfluss am Ablauf des Systems.
Erreicht der Produktdurchfluss den maximalen oder
gewünschten Wert, sichern Sie die Einstellschraube mit einer
Kontermutter.
Achten Sie darauf, dass der
.
Wartung
Seite 47
