Installation
Installation der Anschlüsse
und Rohrleitungen

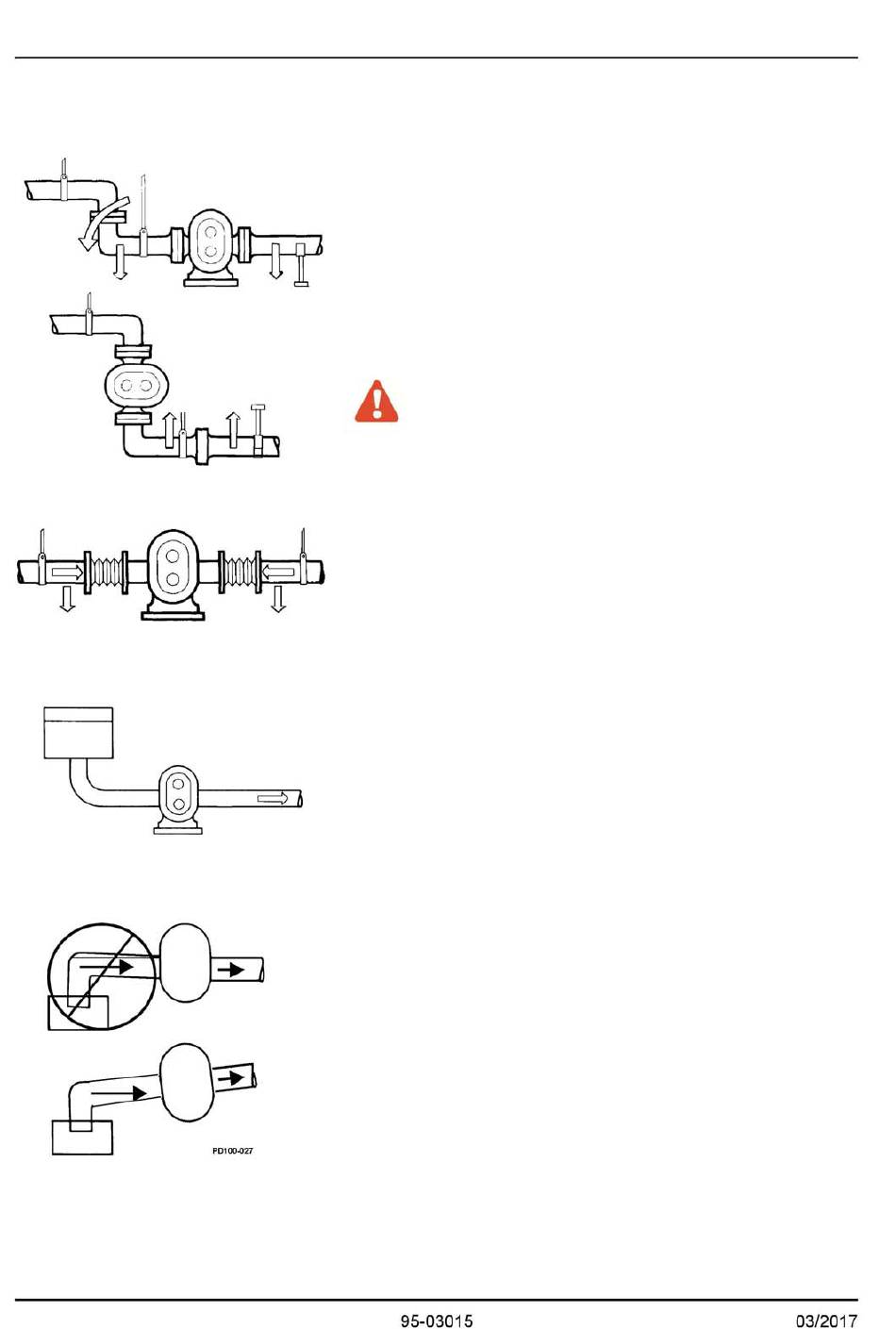

Abb.7: Rohrabstützungen
Abb. 8 Kompensatoren. biegsame Anschlüsse
Abb.9 Pumpe unterhalb des Zulaufniveaus
(empfohlene Anordnung)
NICHT empfohlen
empfohlen
Abb. 10 Ansteigende Rohrleitungen
an der Zulaufseite
Seite 14
Waukesha Cherry-Burrell Universal II Pumpen
Rohrabstützung
Um auf die Pumpe wirkende Kräfte so gering wie möglich zu
halten, müssen alle Rohrleitungen getrennt abgestützt werden.
Belastungen der Rohrleitungen könnten Fluchtungsfehler von
Pumpenkomponenten verursachen und zu übermäßigem
Verschleiß der Rotoren, Lager und Wellen führen.
Abb.7 zeigt typische Verfahren zur unabhängigen Abstützung
jeder Rohrleitung, wodurch die Belastung der Pumpe durch
Fluid- und Rohrleitungsgewichte reduziert wird. (s. Abb. 7).
Warnung: Die Belastung von Ein- und Auslassstutzen
darf 50 lbs (22,7 kg) nicht übersteigen, da die Pumpe
ansonsten beschädigt werden kann.
Kompensatoren
Durch Wärmeausdehnung der Rohrleitungen können große
Kräfte auftreten. Verwenden Sie Kompensatoren, um diese
Kräfte auf die Pumpe möglichst klein zu halten.
Um die Übertragung von mechanischen Vibrationen zu
verringern, können flexible Verbindungsstücke verwendet
werden. Stellen Sie dabei sicher, dass die freien Enden der
Verbindungsstücke fest verankert werden. (s. Abb. 8).
Zulauf - Verrohrung
Um Lufteinschlüsse im System zu vermeiden, empfehlen wir,
die Pumpe so zu installieren, dass sie unterhalb des
Flüssigkeitsspiegels der zulaufenden Flüssigkeit steht
(s. Abb. 9).
Ist
die
Pumpe
oberhalb
Zuführungsreservoirs
ansteigend montiert werden, damit es nicht zu Lufteinschlüssen
in der Rohrleitung kommt (s. Abb. 10).
des
Flüssigkeitsspiegels
installiert,
muss
das
des
Zulaufrohr
