Wartung
Hinweis: Im allgemeinen empfiehlt
es sich, das rückseitige Spaltmaß
minimal zu halten.
Achtung: Die rückseitigen
Spaltmaße beider Rotoren
müssen gleich sein, um eine
gegenseitige Behinderung mit
der angrenzenden Rotornabe
zu vermeiden
Seite 40
Waukesha Cherry-Burrell Universal II Pumpen
Prüfung der korrekten Spaltmaße
Pumpen von Waukesha Cherry-Burrell sind mit engen Spaltmaßen
ausgelegt. Die rückseitigen Spaltmaße werden während der Montage mit
den Distanzscheiben eingestellt.
Die Wellen werden mit den Distanzscheiben hinter dem vorderen Lager
einjustiert und mit den Lagerhaltern im Gehäuse gesichert. Die Rotoren
liegen fest an den Wellenabsätzen an. Der Abstand zwischen der
Gehäuserückseite und der Rückseite des Rotors wird rückseitiges
Spaltmaß genannt.
Um das rückseitige Spaltmaß zu prüfen, montieren Sie zuerst das
Pumpengehäuse (ohne die Dichtungen) auf das Getriebegehäuse.
Bauen Sie die Rotoren ein und sichern Sie sie mit den
Rotorbefestigungsmuttern.
Messen Sie mit Fühlerlehren den Rückseitenabstand des Rotors
(Abb. 63, Pos. A), durch den Anschluss oder von der Vorderseite.
Vorderes Lager
hintere Distanzscheibe

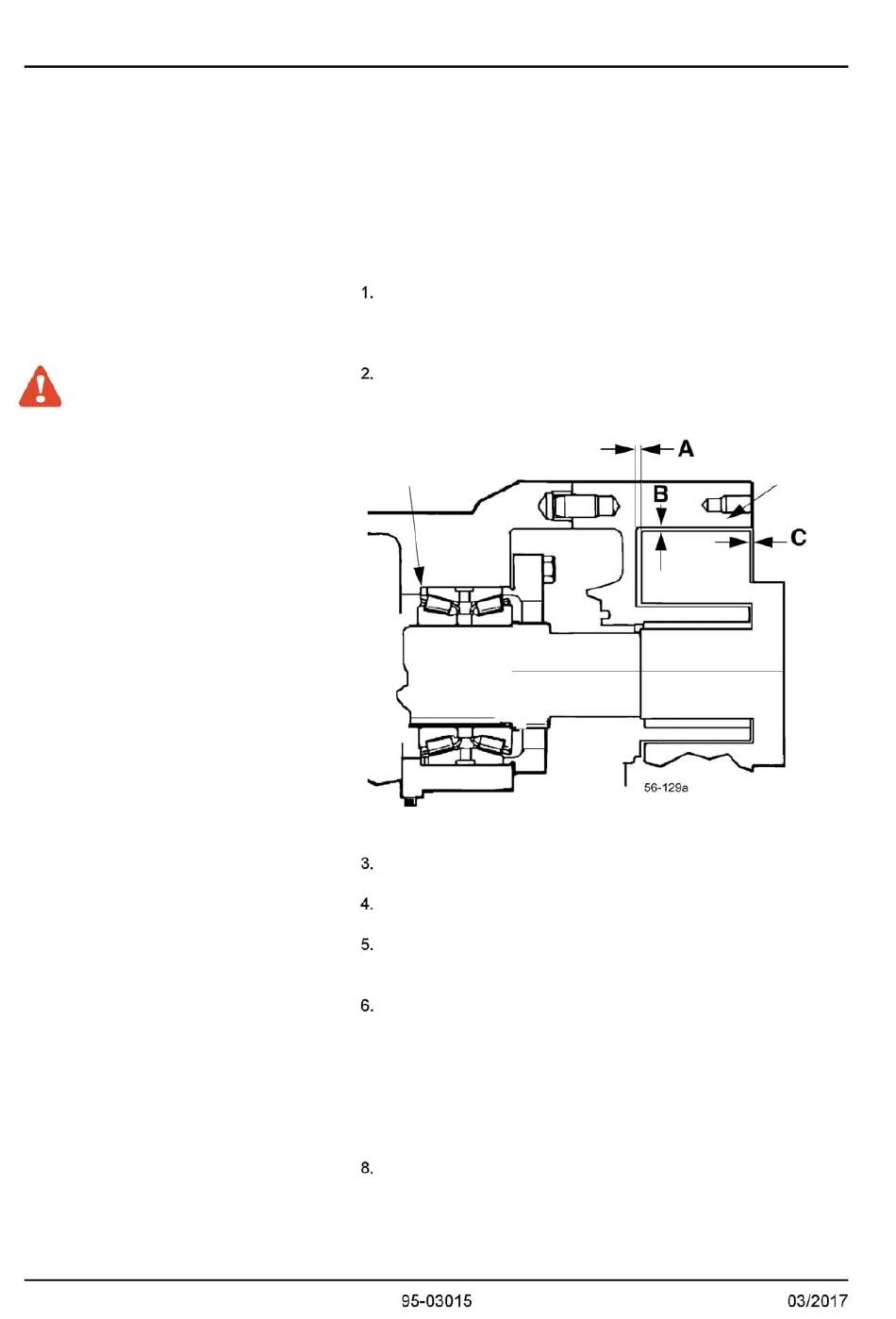

Abb. 63 Messung der Spaltmaße
Messen Sie den Abstand von Rotor zu Vorderseite (Abb. 63,
Pos. C).
Messen Sie den Abstand von Rotor und Gehäuse (Abb. 63,
Pos. B).
Vergleichen Sie die gemessenen Abstände mit Tabelle 2
auf Seite 41.
Führen Sie Korrekturen wie erforderlich durch und folgen Sie
dabei den Beispielen in Tabelle 3, „Korrektur der rückseitigen
Spaltmaße" auf Seite 41, um die genaue Einstellung zu ermitteln
und so unnötige Montage- bzw. Demontagearbeiten zu
vermeiden.
7.
Um die Korrekturen mit Distanzscheiben durchzuführen, entfernen
Sie zuerst die Rotoren, den Pumpengehäuse und die Wellen.
Führen Sie die notwendigen Einstellungen mit Distanzscheiben
durch und bauen Sie anschließend wieder alles zusammen.
Prüfen Sie erneut die rückseitigen Spaltmaße. Stellen Sie sicher,
dass beide Rotoren den gleichen Abstand haben, um eine
gegenseitige Behinderung mit der angrenzenden Rotornabe zu
vermeiden.
Hinteres
Spaltmaß
Spaltmaß Rotor
zum Gehäuse
Pumpengehäuse
Vorderes
Spaltmaß
