Waukesha Cherry-Burrell Universal II Pumpen
Ausrichtung von Riemen-
und Kettenantrieb

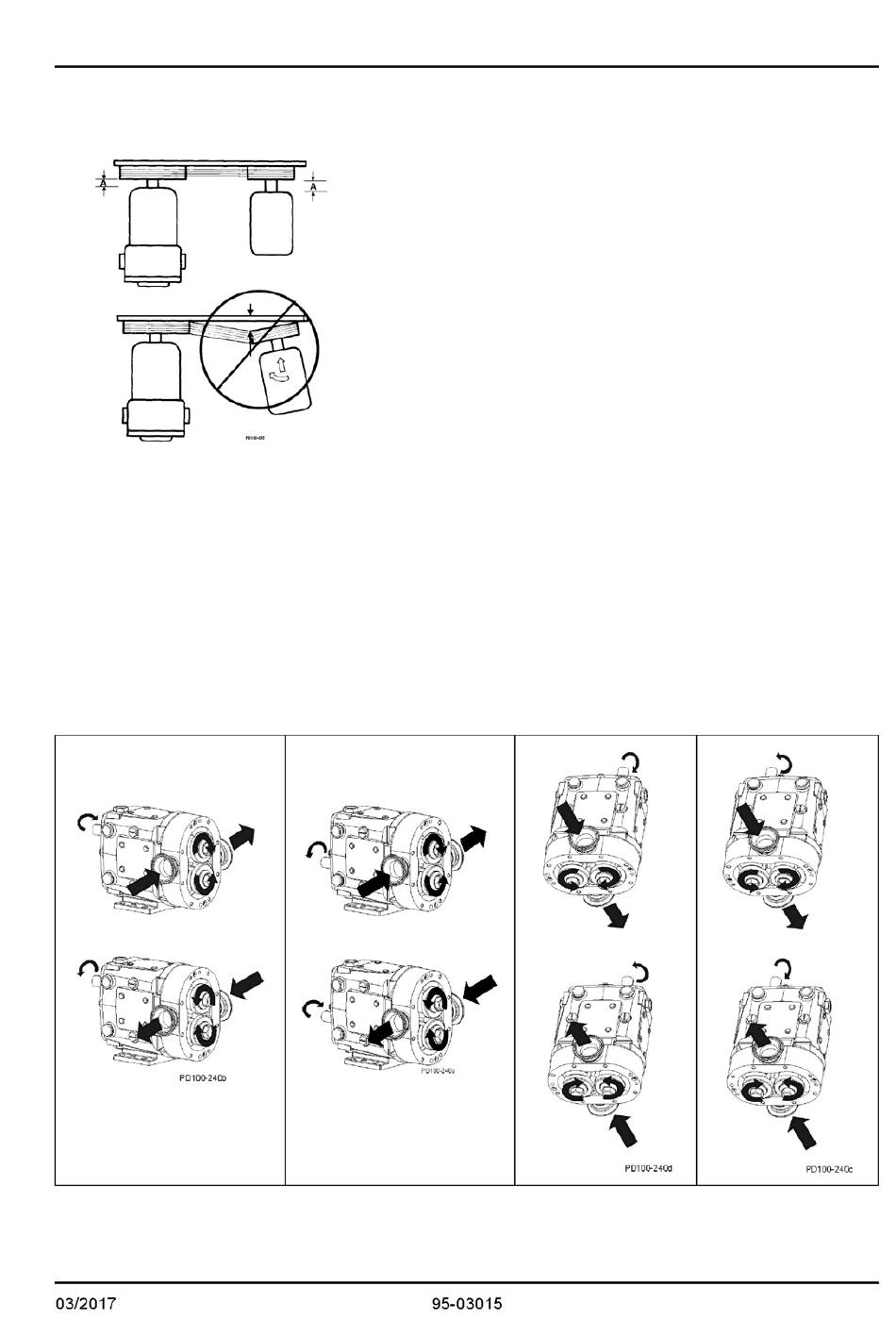

Abb.24 Ausrichtung von Ketten- und Riemenantrieben
Überprüfung der Drehrichtung
Abb.25
Durchfluss und Drehrichtung bei Antriebswelle oben, Antriebswelle unten und bei seitlicher Antriebswelle
Verwenden Sie ein Richtlineal um die korrekte Ausrichtung
des Riemens oder der Kette visuell zu überprüfen. Halten
Sie die Länge des freien Wellenteils möglichst gering
(Abb. 24, Pos A).
Nachdem die Rohrleitungen komplett verlegt worden sind
und bevor die Riemen montiert werden, drehen Sie die
Pumpenwelle von Hand um sicherzustellen, dass sie sich
frei bewegen kann.
Prüfen Sie die Drehrichtung des Antriebs, um die Dreh-
richtung der Pumpe zu bestimmen (Abb.25). Nachdem die
Antriebsdrehung festgestellt wurde, Kupplung montieren,
Pumpe
montieren.
Hinweis: Die Pumpen sind bidirektional, sofern sie nicht
mit
ausgestattet werden.
HINWEIS: In den folgenden Abbildungen wurden die
Pumpendeckel entfernt, um die Rotordrehung sichtbar zu
machen. Betreiben Sie die Pumpe niemals ohne
montierten Pumpendeckel !
(jeweils mit Blick von vorne auf den Pumpenkopf)
zusammenbauen
optionalen
Ansaugöffnungen
Installation
und
Schutzabdeckungen
(Trichter,
Seite 21
RF)
