Waukesha Cherry-Burrell Universal II Pumpen

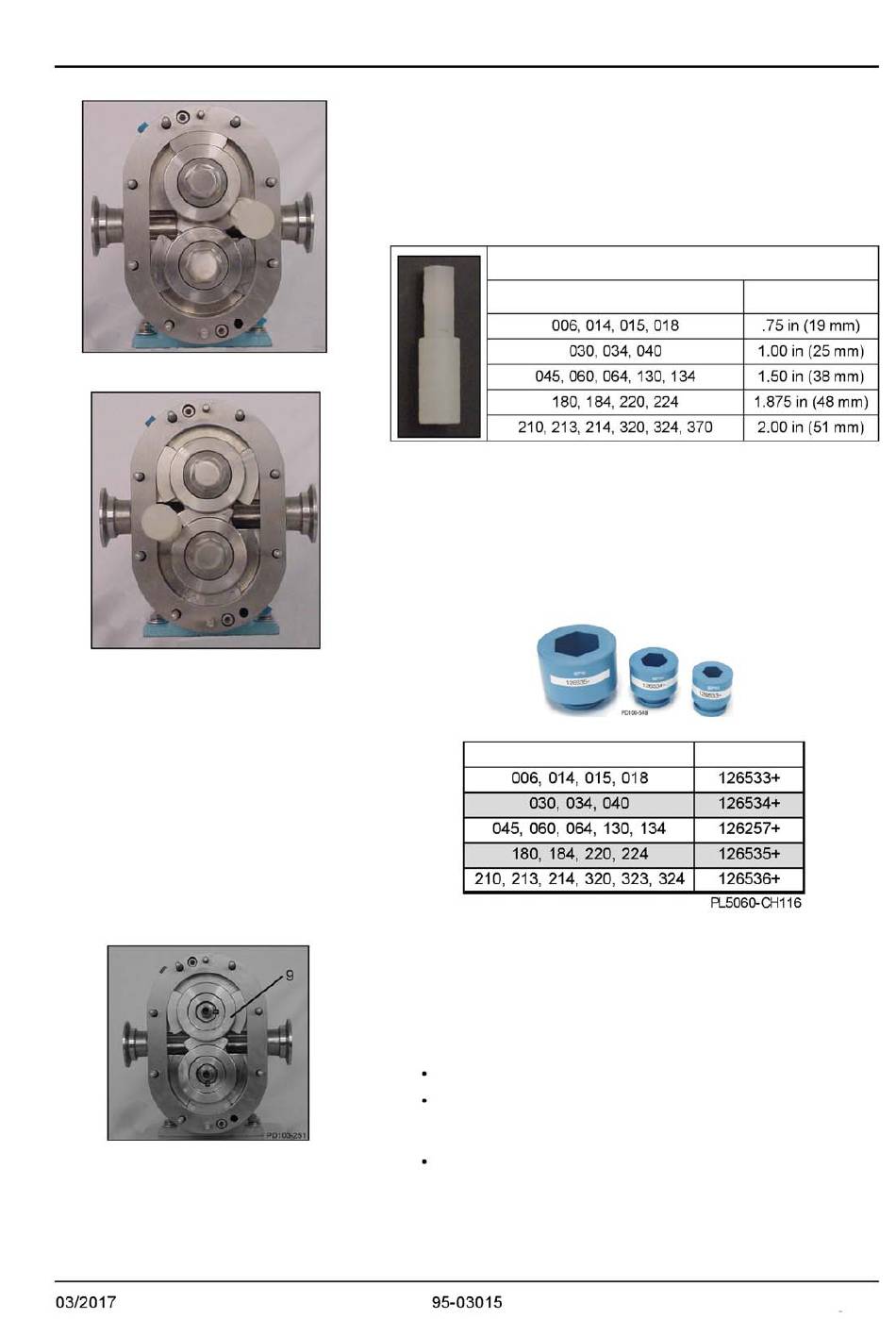

Abb. 33 Lösen des oberen Rotors
Abb. 34 Lösen des unteren Rotors
Abb. 35 Ausbau des überlappenden
Rotors zuerst
Entfernen der Rotormuttern
1. Verwenden Sie einen Arretierbolzen, um sicherzustellen, dass
sich die Rotoren bei der Entfernung der Rotormuttern nicht drehen.
HINWEIS: Wenn Sie an einem Rotor arbeiten, verwenden Sie bitte
immer einen Bolzen, um den Rotor mit dem Gehäuse zu arretieren
(nicht mit einem anderen Rotor). Siehe Abb. 33 und Abb. 34.
Arretierbolzen - Durchmesser
Hinweis: Diese Bolzen sind auch in FDA-zugelassenen Nylon-
Werkstoffen im einschlägigen Handel erhältlich
2.
Lösen und entfernen Sie die Rotormuttern mit einem
Schraubenschlüssel, anschließend Tellerfedern, die O-
Ringe der Rotormutter und die O-Ringe der Rotornabe.
Oberflächenschonende Steckschlüssel für Rotormuttern
UII Pumpenmodell
Ausbau der Rotoren
Verwenden Sie nur Ihre Hände, um den Rotor auszubauen. Dabei wird
der mit der Rotornabe den anderen Rotorflügel überlappende Rotor
zuerst entfernt (Abb. 35, Pos. 9). Plazieren Sie die Rotoren im Deckel,
um Schäden an Teilen mit geringer Toleranz zu vermeiden.
Wenn die Rotoren nicht mit der Hand ausgebaut werden können:
Verwenden Sie Kunststoff- oder Hartholzpflöcke, um die
Rotoren herauszuhebeln.
Entfernen Sie die Sicherungsschrauben des Pumpengehäuses und
lockern die Rotoren durch leichte vor- und rückwärtsgerichtete
Schläge (Gummihammer) auf das Gehäuse.
Falls erforderlich, verwenden Sie eine Abziehvorrichtung. Setzen
Sie eine Abziehvorrichtung bzw. Pflöcke vorsichtig ein, um
Schäden an den Rotoren zu vermeiden.
UII Modell
.
Teil Nr.
Wartung
Durchmesser
Seite 29
