Wartung

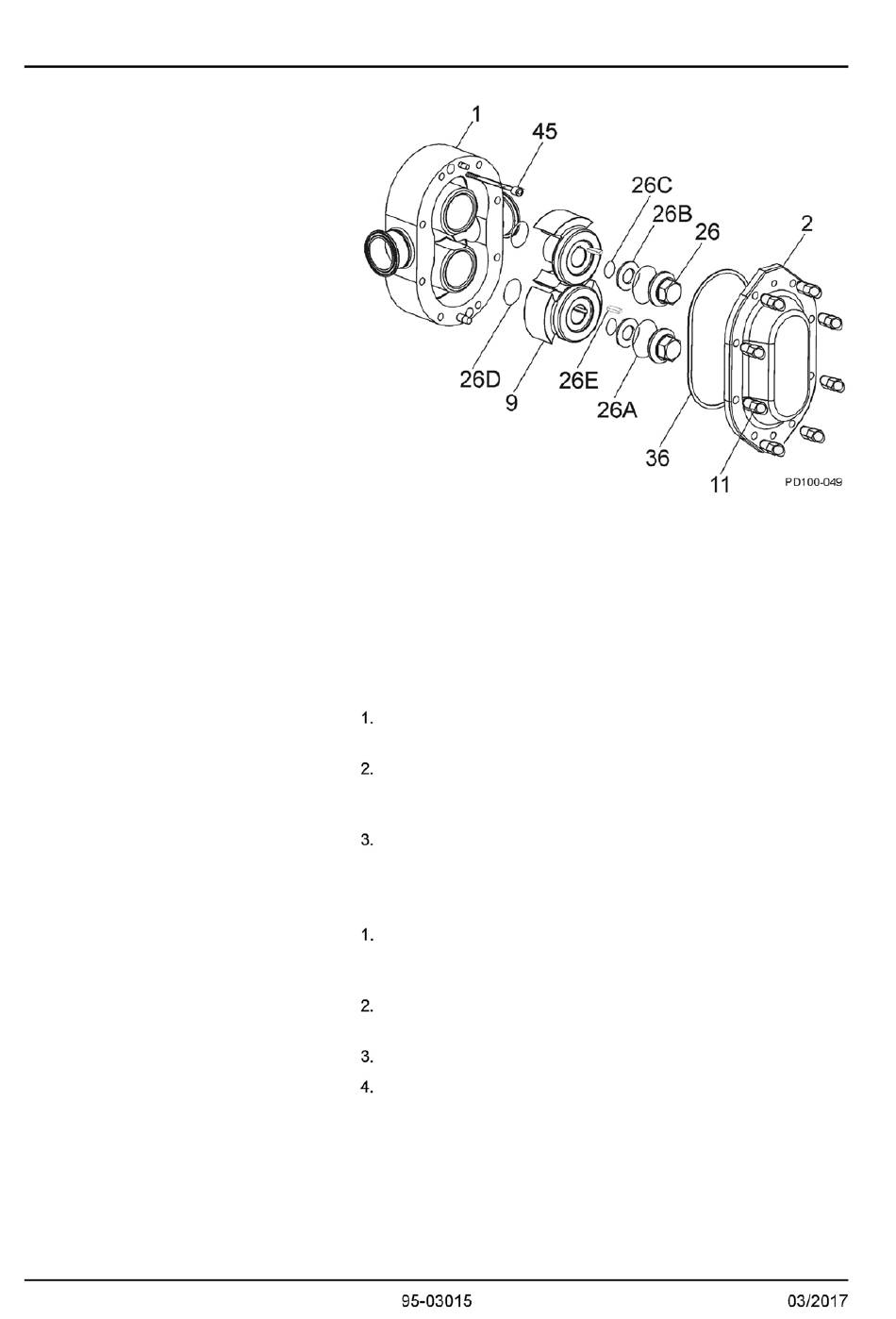

Abb.69 Explosionszeichnung des Pumpenkopfes
1.
Gehäuse
2.
Deckel
9.
Rotor
11. Deckelmutter
26. Rotormutter
26A. Rotormutter O-Ring*
* Die O-Ringe von Rotormutter und Rotornabe werden nach einmaligem Gebrauch entsorgt.
Seite 44
Waukesha Cherry-Burrell Universal II Pumpen
26B. Tellerfeder
26C. Sicherung O-Ring
26D. Rotornaben O-Ring*
26E. Rotor Passfeder
36. Deckel O-Ring
45. Gehäuse-Halteschraube
Montage des Pumpengehäuses
Ordnen Sie die kleinen und großen Passstifte am Getriebegehäuse
den Passbohrungen gemäß ihrer Größe zu
Installieren Sie das Pumpengehäuse (Abb.69, Pos. 1) am
Getriebegehäuse, wobei das Pumpengehäuse an den Bolzen des
Getriebegehäuses auszurichten ist. Vermeiden Sie eine Beschädigung der
Dichtungen, wenn das Gehäuse über die Wellen gezogen wird.
Sichern Sie das Getriebegehäuse mit zwei Schrauben (Abb.
69, Pos. 45).
Montage der Rotoren
Schmieren sie den Rotornaben-O-Ring (Abb. 69, Pos. 26D) mit
einem Schmiermittel ein, dass mit den O-Ring-Materialien und
dem/den Prozessflüssigkeiten verträglich ist.
Setzen Sie neue Rotornaben-O-Ringe (Pos. 26D) in die Nuten auf
den Rotornaben.
Installieren Sie die Rotoren (Pos. 9) auf den Wellen.
Richten sie die die Passfedernuten in den Rotoren mit denen der
Wellen aus und setzen Sie die Passfedern ein (Pos. 26E).
HINWEIS: Zu Details zur Rotornabenmontage, einschließlich der
Ausrichtung der Tellerfedern (Pos. 26B), siehe Abb. 70 und Abb. 71
auf Seite 45.
.
