Waukesha Cherry-Burrell Universal II Pumpen

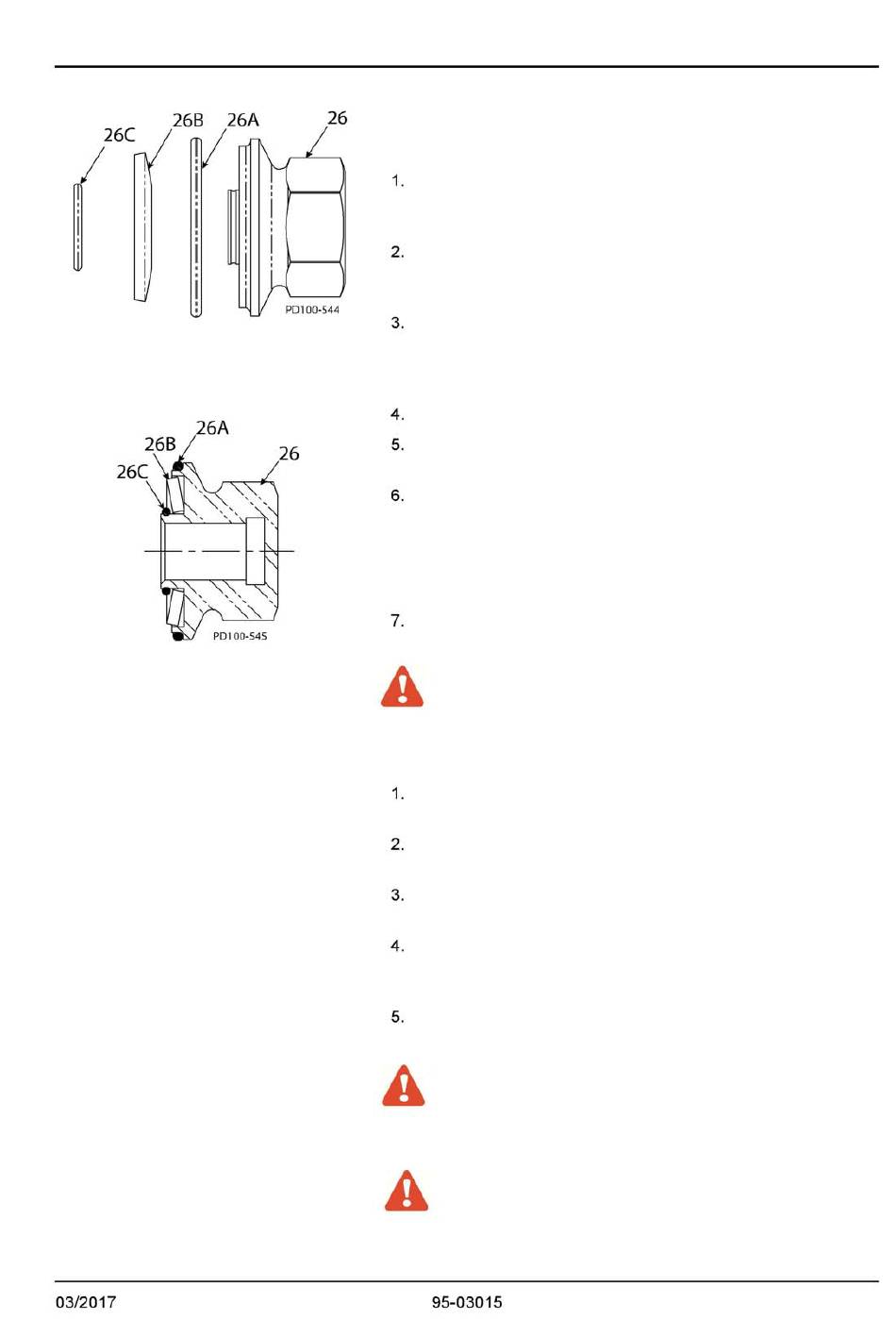

Abb.70 Detailansicht der Rotormutter-Baugruppe
Abb.71 Querschnitt des Rotormuttern-Aufbaus
Im montierten Zustand
Montage der Rotormuttern
Siehe Abb. 69 auf Seite 44, Abb. 70 und Abb. 71 auf dieser Seite
Installieren Sie eine Tellerfeder (Pos. 26B) in die Rotormutter (26),
wobei die kegelige Seite der Feder in Richtung Rotormutter zeigt.
Platzieren Sie den Halter-O-Ring (Pos. 26C) in der
Rotormutter um die Tellerfeder zu sichern. Die Feder sollte nicht
zu fest gegen den O-Ring drücken
Schmieren Sie den neuen Rotormuttern-O-Ring (Pos. 26A) mit
einem Schmiermittel ein, das mit dem O-Ring-Material und den
Prozessflüssigkeiten verträglich ist. Wird der O-Ring nicht
geschmiert, verzieht er sich beim Festziehen der Rotormutter.
Positionieren Sie den Rotormuttern-O-Ring auf der Rotormutter.
Tragen Sie vor der Montage der Rotormuttern ein geeignetes
Schmiermittel auf die Gewindebereiche der Wellen auf.
Verwenden Sie einen Arretierbolzen, damit die Rotoren sich
während der Installation nicht drehen können. Bzgl. Größe
der Arretierbolzen siehe Tabelle Seite 29.
HINWEIS: Blockieren Sie die Rotoren mithilfe der Arretierbolzen immer
gegen das Pumpengehäuse und niemals gegen den anderen Rotor.
Schrauben Sie die Rotormuttern (Pos. 26) auf die Wellen (im
Uhrzeigersinn) und ziehen Sie sie mit dem erforderlichen
Drehmoment fest.
VORSICHT: Um die Rotormuttern korrekt anzuziehen, verwenden Sie
einen Drehmomentschlüssel (Werte siehe S.49). Werden die Muttern nicht
bis zum richtigen Drehmoment angezogen, können sie sich bei Betrieb der
Pumpe lösen und Schäden an der Pumpe verursachen.
Montage des Deckels
Reinigen Sie den Deckel-O-Ring (siehe Abb. 69, Seite 44, Pos
36) und installieren Sie ihn in der Deckelnut.
Passen Sie die großen und kleinen Passstifte am Pumpengehäuse
gemäß ihrer Größe den Passbohrungen im Deckel an.
Befestigen Sie den Deckel (siehe Abb. 69, Seite 44, Pos. 2) am
Pumpengehäuse.
Tragen Sie vor der Montage der Deckelmuttern ein geeignetes
Schmiermittel auf die Gewinde der Gehäusebolzen auf, das mit
dem Produkt verträglich ist.
Ziehen Sie den Deckel mit den Muttern sicher fest (siehe Abb.
69, Seite 44, Pos. 11). Drehmomentwerte S.49.
VORSICHT: Werden die Deckelmuttern nicht bis zum
richtigen Drehmoment festgezogen (Werte siehe S.49),
können die Gehäusebolzen bei hohem Druck verfrüht
versagen.
VORSICHT: Wird eine doppelte Dichtungskonfiguration
verwendet, müssen die Dichtungen mit einer sauberen und
kompatiblen Sperrflüssigkeit versorgt werden.
Stellen Sie sicher, dass die Spülanschlüsse frei und sauber
sind.
Wartung
.
Seite 45
.
