Wartung
Demontage des
Pumpenkopfes
Universal II Schlüsselgrößen
Seite 28
Waukesha Cherry-Burrell Universal II Pumpen
Gefahr: In der Pumpe befinden sich bewegliche Teile. Finger und Hände
müssen zu jeder Zeit während des Betriebs der Pumpe von den
Öffnungen des Pumpengehäuses und dem Antriebsbereich ferngehalten
werden. Um Unfälle zu verhindern, darf die Pumpe nur dann installiert,
gereinigt, gewartet oder repariert werden, wenn die Pumpe abgeschaltet
und komplett von der Stromversorgung abgekoppelt ist.
Gefahr: Zur Vermeidung ernster Verletzungen muss die Pumpe
ausgeschaltet und von der Stromversorgung getrennt sein, das
Fördermedium muss vor Abnehmen der Rohrleitungen vollständig aus
der Pumpe abgelassen werden.
Demontage des Deckels
1. Entfernen Sie die Deckelmuttern (Abb. 32, Pos. 11) vom Pumpen-
Deckel-
deckel (Abb. 32, Pos.2). Lösen Sie den Deckel mit leichten Hammer-
mutter
schlägen von den Bolzen und den Passstiften des Pumpengehäuses
(Abb. 32, Pos. 1).
2. Legen Sie den Pumpendeckel mit den bearbeiteten Flächen nach
oben an eine geschützte Stelle.
4. Entnehmen und prüfen Sie den O-Ring des Deckels (Abb. 32, Pos. 36).

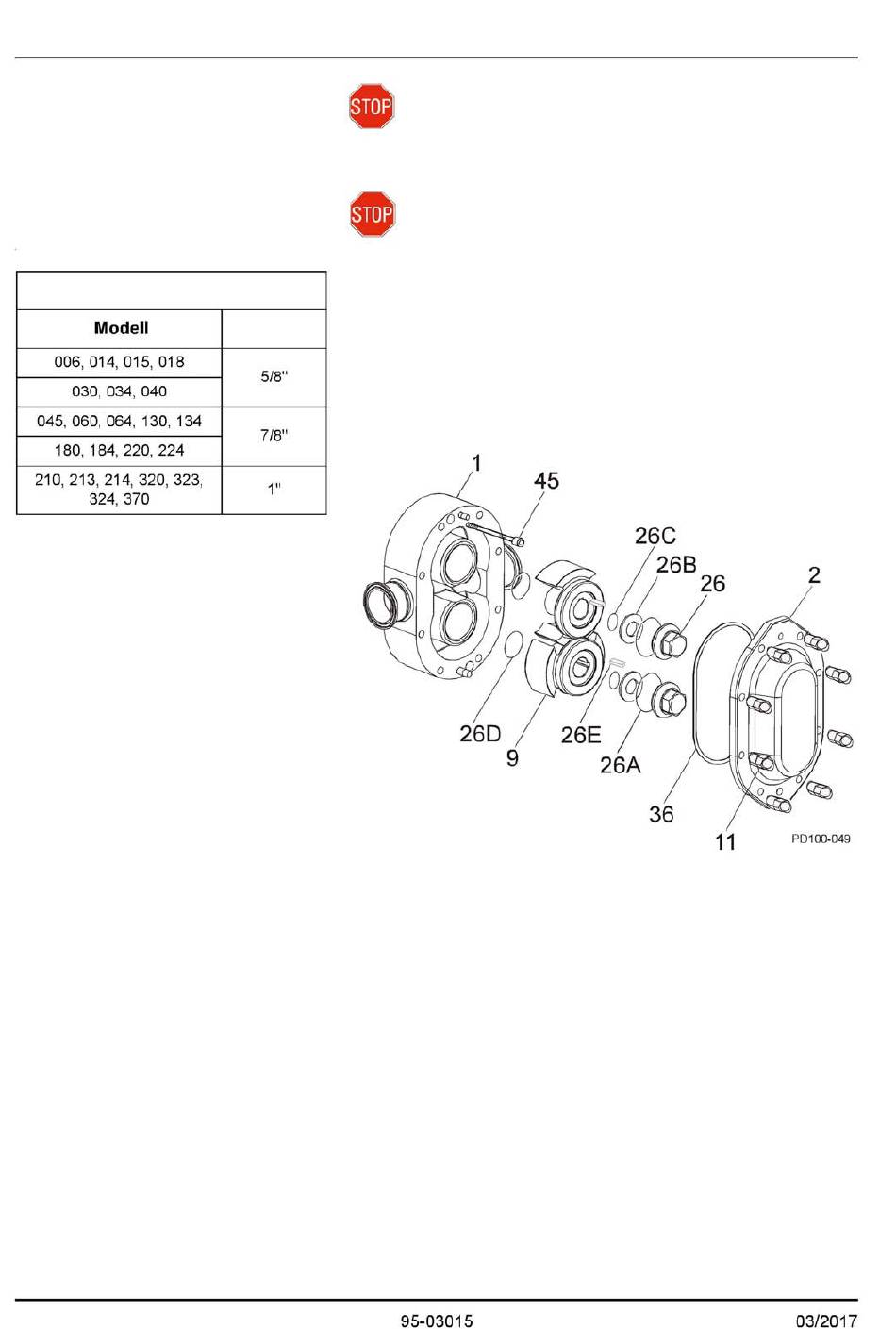

Abb.32 Explosionszeichnung des Pumpenkopfes
1.
Gehäuse
2.
Deckel
9.
Rotor
11. Deckelmutter
26. Rotormutter
26A. Rotormutter-O-Ring*
* Diese O-Ringe sind nur zum einmaligen Gebrauch bestimmt
und müssen entsorgt werden
26B. Tellerfeder
26C. Halter-O-Ring
26D. Rotor O-Ring*
36.
Deckel-O-Ring
45.
Gehäusehalteschraube
