Waukesha Cherry-Burrell Universal II Pumpen
Installation der Rückschlagventile

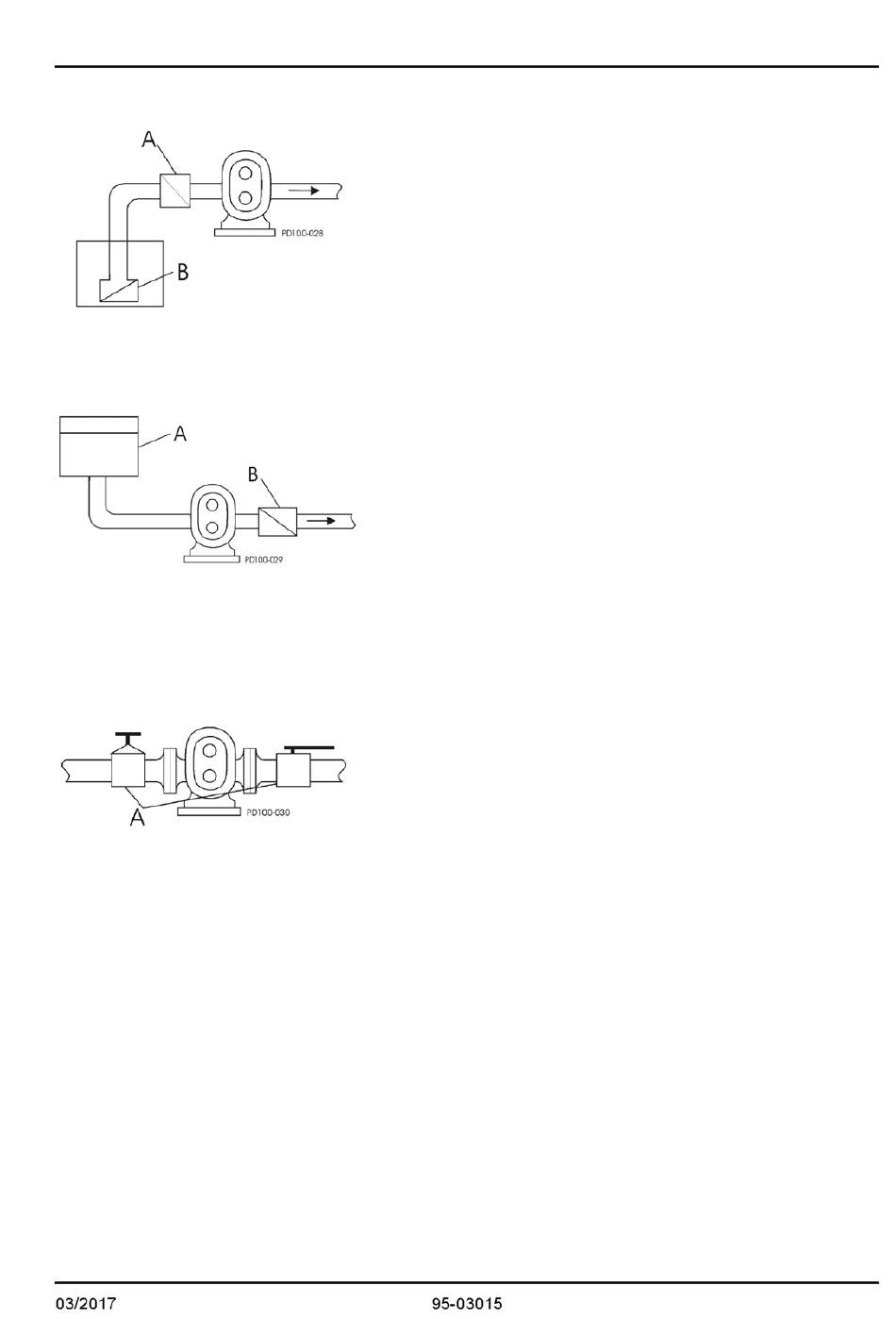

Abb.11 Rückschlagventil Zulaufseite
A Rückschlagventil am Pumpeneinlass
B Rückschlagventil im Reservoir
A geschlossener Tank. Flüssigkeit steht unter Unterdruck
(geringer Absolutdruck)
B Rückschlagventil (Ablauf)
Abb.12 Rückschlagventil Ablaufseite

Installation der Absperrventile

Abb.13 Absperrventile
Zulaufseite im Ansaugbetrieb
Damit ständig Produkt an der Zulaufseite anstehen
kann, sehen Sie in der Zulaufleitung Rückschlagventile
vor, insbesondere bei dünnflüssigen Produkten
(Abb. 11).
Ablaufseite
Für
Systeme,
bei
Zulaufreservoir (A) unter Unterdruck steht, empfehlen
wir ein Rückschlagventil an der Ablaufseite. Dieses
verhindert einen Rückfluss (Luft oder Flüssigkeit).
Daher
wird
der
Anlauf
Verringerung des von der Pumpe für den Durchfluss zu
erzeugenden Differenzdrucks erleichtert (siehe Abb.
12).
Durch Absperrventile können Pumpen gewartet und
sicher entfernt werden, ohne dass dabei das System
entleert werden muss (Abb. 13, Pos. A)
Hinweis: Stellen Sie sicher, dass der Durchfluss
einlassseitig nicht behindert oder eingeschränkt wird.
Die Pumpe darf nicht gestartet werden, wenn kein
Durchfluss gewährleistet ist.
Installation
denen
die
Flüssigkeit
der
Pumpe
durch
Seite 15
im
die
