Waukesha Cherry-Burrell Universal II Pumpen
Montage des
Pumpenkopfes

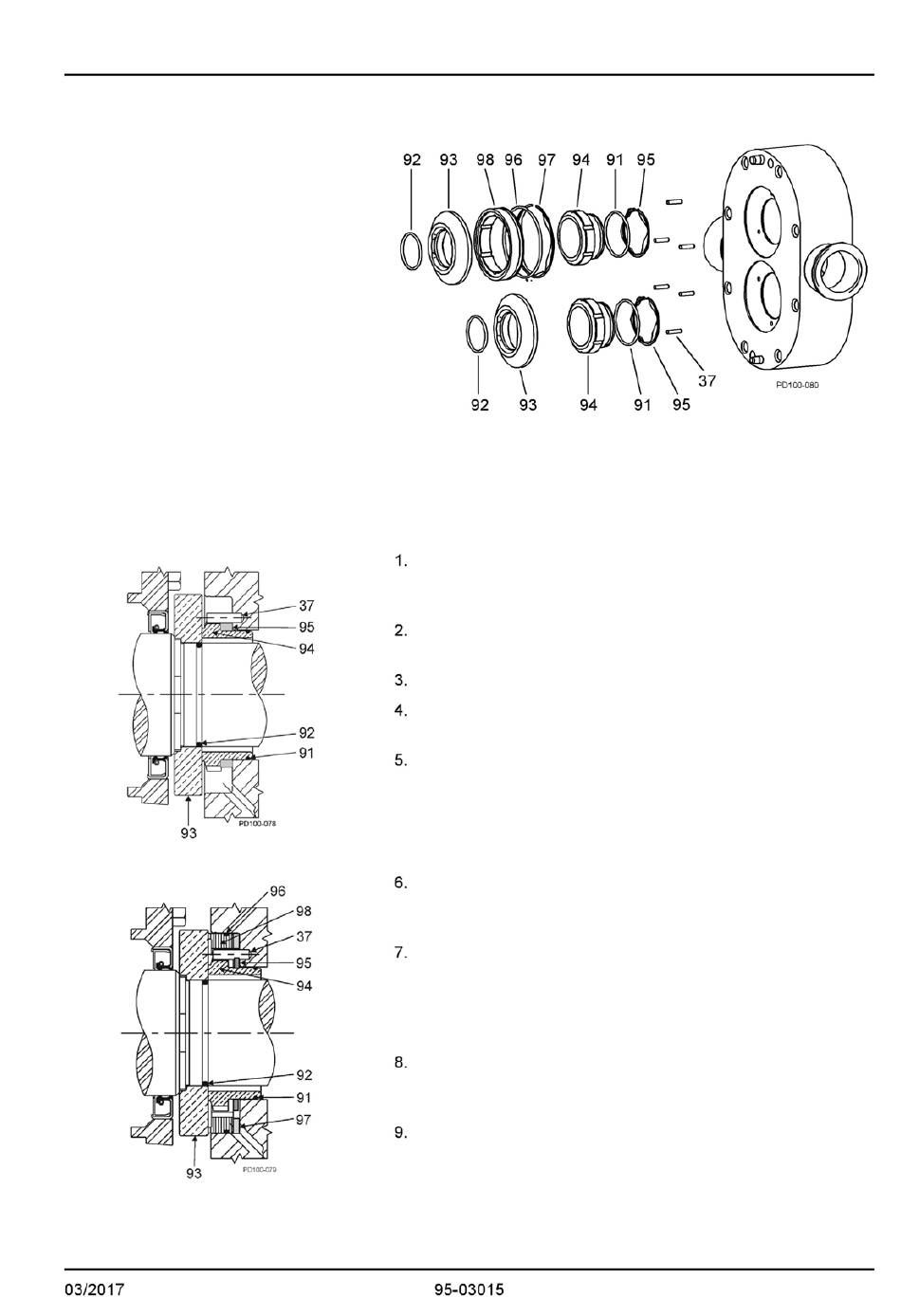

Abb. 67 Einfache Gleitringdichtung
Abb. 68 Doppelte Gleitringdichtung
Montage der Gleitringdichtungen
Abb. 66 Einfache (unten) und doppelte Gleitringdichtung
37. Arrettierstift
91. O-Ring, innere Dichtung
92. O-Ring der Welle
93. Dichtungssitz
94. Innere Dichtung
Schmieren Sie den O-Ring der Welle (Abb. 66, Pos. 92) mit einem
Schmiermittel ein, das mit O-Ring-Material und Prozessflüssig-
keit(en) kompatibel ist. Platzieren sie den O-Ring auf der Welle.
Installieren sie den rotierenden Dichtsitz (Pos. 93) auf der Welle.
Richten Sie die Profilflächen des Sitzes an denen der Welle aus.
Drücken Sie den Sitz direkt gegen den Wellenabsatz.
Setzen Sie die innere Wellenfeder (Pos. 95) auf die innere
Dichtung (Pos. 94).
Schmieren Sie den inneren O-Ring (Pos. 91) mit einem
Schmiermittel ein, das mit O-Ring-Material und Prozess-
flüssigkeit(en) kompatibel ist. Installieren Sie den inneren O-Ring
in die Nut der inneren Dichtung.
Positionieren Sie die innere Dichtung im hinteren Bereich des
Pumpengehäuses. Stellen Sie sicher, dass die Nuten in der
inneren Dichtung mit den Arretierstiften im Pumpengehäuse
fluchten. Drücken Sie sie fest und gleichmäßig hinein.
Wird eine doppelte mechanische Dichtung verwendet, setzen sie die
äußere Wellenfeder (Abb. 68, Pos. 97) im Pumpengehäuse an und
den äußeren O-Ring (Pos. 96) in der äußeren Dichtungsnut (Pos.
98). Positionieren Sie die äußere Dichtung im Pumpengehäuse um
die Innendichtung herum, wobei die Nuten in der äußeren Dichtung
mit den Arretierstiften im Gehäuse fluchten müssen.
Prüfen Sie die Dichtungsoberflächen auf Sauberkeit. Vergewissern Sie
sich, dass die Oberflächen keine Scharten oder Kratzer aufweisen.
Schmieren Sie die Dichtungsflächen mit einem Schmiermittel ein, dass
mit den Prozessflüssigkeiten verträglich ist.
Wiederholen Sie Schritt 1 bis 5 für beide Wellen.
Wartung
95. Innere Wellfeder
96. O-Ring, äußere Dichtung
97. Äußere Wellfeder
98. Äußere Dichtung
Seite 43
