Wartung

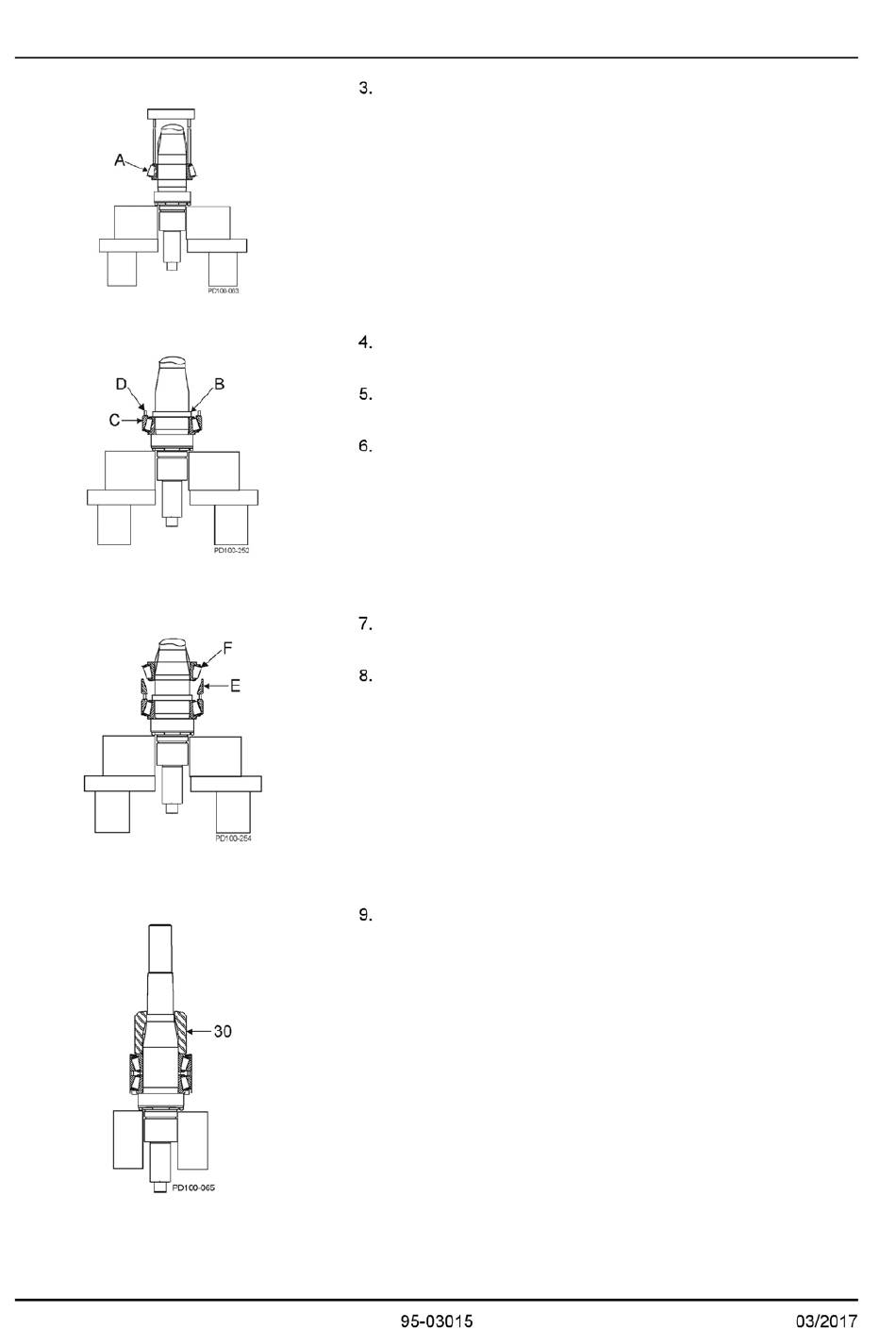

Abb. 48 Lager auf Welle drücken
Abb. 49 Einbau der Distanzringe
und des unteren Außenrings
Abb. 50 Einbau oberer Außenring
und obere Kegelrolleneinheit
Abb. 51 Einbau der Lagerdistanzhülse
Seite 34
Waukesha Cherry-Burrell Universal II Pumpen
Entnehmen Sie die untere Kegelrolleneinheit (Abb.48, Pos. A) einzeln
dem Paket und setzen Sie sie mit dem erweiterten Rollenradius nach
unten auf die Welle. Drücken Sie die Einheit bis zum Wellenabsatz auf
die Welle. Drücken Sie dabei nur auf den Innenring der
Lagereinheit.
Positionieren Sie den vorderen inneren Distanzring (Abb. 49, Pos. B)
auf der Welle auf den unteren Innenring.
Platzieren Sie den unteren Außenring (Pos. C) über der unteren
Kegelrolleneinheit und richten Sie den Außenring dabei passend
zur Rolleneinheit aus.
Positionieren Sie den äußeren Distanzring (Pos. D) auf der Welle
und auf dem unteren Außenring.
Platzieren Sie den oberen Außenring (Abb. 50, Pos. E) auf dem
äußeren Distanzring.
Schmieren Sie die übrige Kegelrolleneinheit (Abb. 50, Pos. F) mit Öl
oder Fett und schieben Sie sie mit dem erweiterten Rollenradius
nach oben über die Welle. Drücken Sie die Einheit auf die Welle und
in den oberen Außenring.
HINWEIS: Stellen sie sicher, dass alle Komponenten entsprechend
ausgerichtet sind, bevor Sie mit dem Einpressen beginnen. Drücken
Sie nur auf den Innenring !
Schieben Sie die Lagerdistanzhülse auf die Welle (Abb. 51, Pos. 30).
