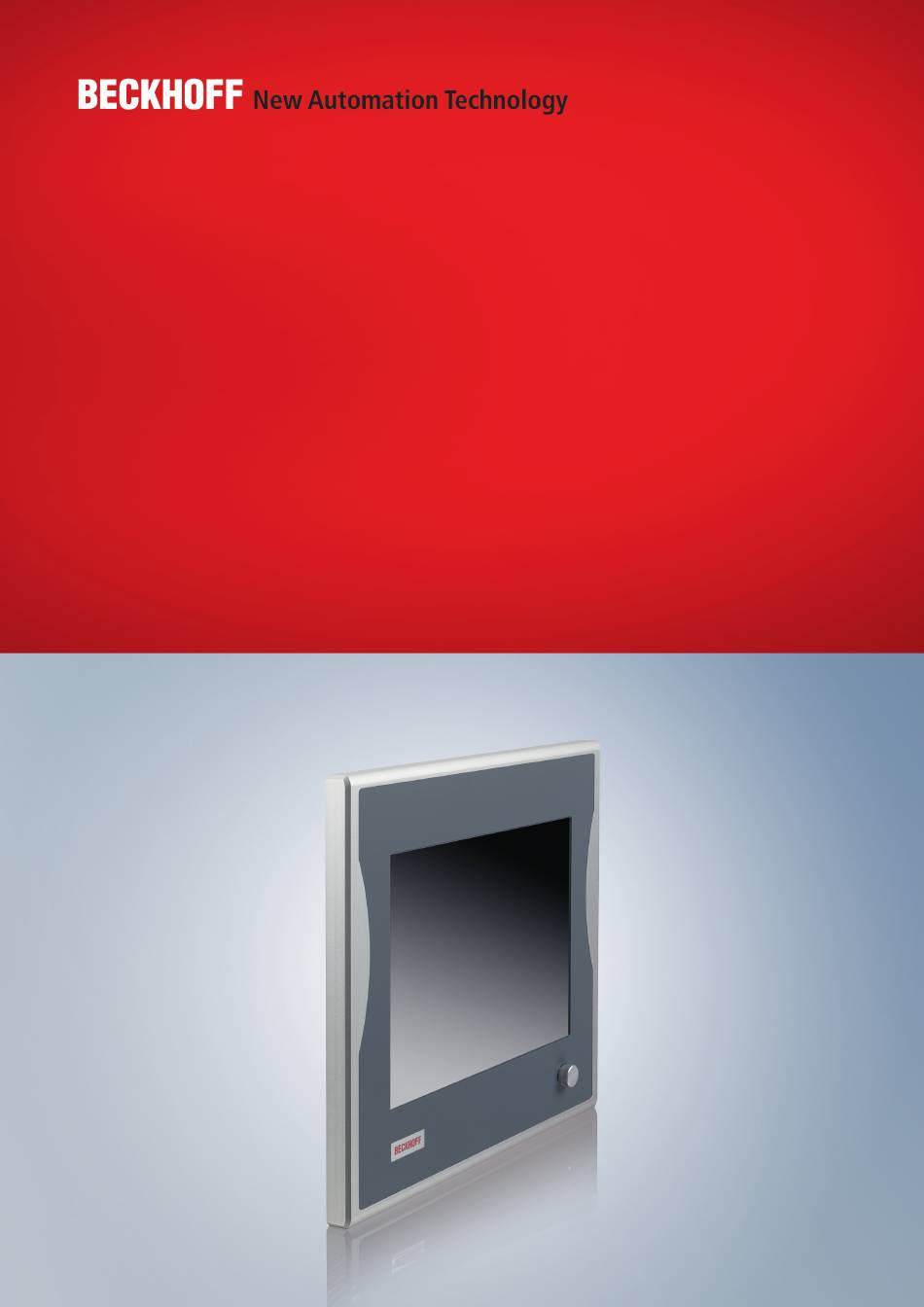

- Seite 1 Original-Handbuch | DE CP79xx-xxxx-0000 Control Panel 14.09.2022 | Version: 2.0...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Hinweise zur Dokumentation ........................ 5 2 Zu Ihrer Sicherheit ............................ 6 Erklärung der Sicherheitssymbole .................... 6 Bestimmungsgemäße Verwendung .................... 6 Grundlegende Sicherheitshinweise.................... 7 Sorgfaltspflicht des Betreibers ...................... 7 Hinweise zur Informationssicherheit .................... 8 3 Produktübersicht ............................ 9 Aufbau ............................. 10 Schnittstellenbeschreibung ...................... - Seite 4 Inhaltsverzeichnis Version: 2.0 CP79xx-xxxx-0000...
-
Seite 5: Hinweise Zur Dokumentation
Leistungsaufnahme und Verlustleistung zu entnehmen). Aktualität Prüfen Sie, ob Sie die aktuelle und gültige Version des vorliegenden Dokumentes verwenden. Auf der Beckhoff Website finden Sie die jeweils aktuelle Version zum Download. Im Zweifelsfall wenden Sie sich an den technischen Support. Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. -
Seite 6: Zu Ihrer Sicherheit
Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheitssymbole verwendet. Um Personen- und Sachschäden zu vermeiden, lesen und befolgen Sie die Sicherheits- und Warnhinweise. -
Seite 7: Grundlegende Sicherheitshinweise
Zu Ihrer Sicherheit Grundlegende Sicherheitshinweise Die folgenden Sicherheitshinweise müssen im Umgang mit dem Gerät beachtet werden. Anwendungsbedingungen • Setzen Sie das Gerät nicht unter extremen Umgebungsbedingungen ein. Schützen Sie das Gerät vor Hitze. • Setzen Sie das Gerät nie in explosionsgefährdeten Bereichen ein. •... -
Seite 8: Hinweise Zur Informationssicherheit
Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,... -
Seite 9: Produktübersicht

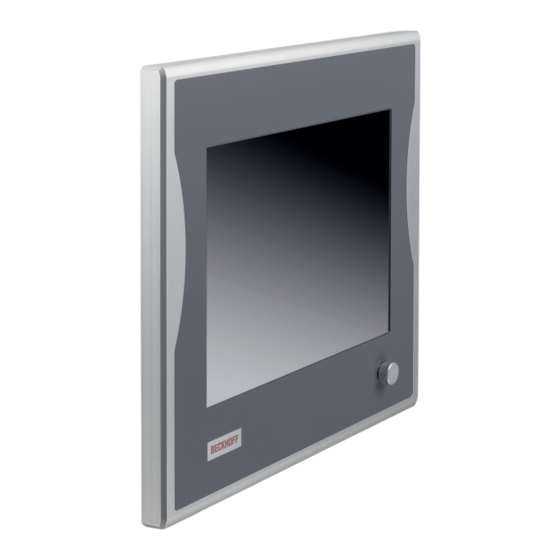

Produktübersicht Produktübersicht Das Economy-Control-Panel ist für die Montage am Tragarm konzipiert und in unterschiedlichsten Diagonalen verfügbar. Es ist für vielfältige Automatisierungsaufgaben einsetzbar. Die Ausstattung des Control Panels beinhaltet die folgenden Aspekte: • Verschiedene Displaygrößen und Auflösungen: ◦ 6,5 Zoll, 640 x 480 ◦... -
Seite 10: Aufbau
Produktübersicht Aufbau Abbildung 1 zeigt beispielhaft für alle CP79xx-Versionen den Aufbau des Geräts. Abb. 1: CP79xx_Aufbau Tab. 1: Legende Aufbau CP79xx Komponente Beschreibung 4 Gewindebohrungen M6 x 18 mm Zur Installation an der Wand Typenschild Angaben zur Ausstattung des Control Panels Anschlussbereich Zugang zu Schnittstellen Display und Touchscreenglas Bedienung des Control Panels... -
Seite 11: Schnittstellenbeschreibung
Produktübersicht Schnittstellenbeschreibung In der Grundausstattung enthält das Control Panel die folgenden Schnittstellen: • DVI-Extended-Eingang (X101) • Spannungsversorgung (X102) • USB-Extended-Eingang (X103) Die Schnittstellen befinden sich auf der Rückseite des Control Panels (siehe Abb. 2). Im Fall von 6,5-Zoll- und 12-Zoll-Displays befinden sich die Schnittstellen auf der Rückseite unten rechts. Abb. 2: CP79xx_Anschlussbereich CP79xx-xxxx-0000 Version: 2.0... -
Seite 12: Dvi-Extended-Eingang
Produktübersicht 3.2.1 DVI-Extended-Eingang Das Control Panel verfügt über einen DVI-Extended-Eingang (X101) nach IP65. Er dient der Übertragung des Grafiksignals vom Industrie-PC zum Control Panel. Das Grafiksignal wird direkt per DVI-Kabel über maximal 50 m Entfernung übertragen. Bei dieser Kabellänge kommt das Grafiksignal stark verfälscht am Control Panel an. Im Control Panel wird ein Signalprozessor eingesetzt, der das DVI-Signal vollständig wiederherstellt. -
Seite 13: Spannungsversorgung
Zuleitung zu erreichen. Es sollten mindestens 22 V am Spannungsversorgungsstecker des Control Panels anliegen, damit bei Spannungsschwankungen das Control Panel eingeschaltet bleibt. Der Stecker ist im Lieferumfang enthalten. Einen Ersatzstecker erhalten Sie bei Ihrem Beckhoff Vertrieb unter der folgenden Bestelloption: •... -
Seite 14: Typenschild
Produktübersicht Typenschild Durch das Typenschild erhalten Sie Angaben zur Ausstattung Ihres Control Panels. xxxxxxx Abb. 6: CP79xx_Typenschild Tab. 5: Legende Typenschild CP69xx Beschreibung Modell: Die letzten vier Ziffern geben die Produktversion an. Seriennummer (BTN) Produktionsdatum Display Touchscreen Touchpad Controller Symbole Hinweis: Hier befinden sich die für das Gerät zutreffenden Symbole: CE, EAC; UKCA, Welche Zulassungen Ihr Gerät besitzt, entnehmen Sie Ihrem Typenschild sowie Kapitel 9.2 Zulassungen [} 29]. -
Seite 15: Tastenfunktionen
Produktübersicht Tastenfunktionen Sie können Ihr Control Panel mit unterschiedlichen Ausführungen der Frontfolie bestellen. Dabei haben Sie die Wahl zwischen einem Panel ohne Tasten und einem Panel mit verschiedenen Tastenkonfigurationen. Die konkreten Bestelloptionen entnehmen Sie der aktuellen Preisliste. Die folgende Tabelle gibt Auskunft über die Funktionen der verfügbaren Tasten. Tab. 6: Tastenfunktionen CP69xx Taste Funktion... - Seite 16 Produktübersicht Öffnen des Eigenschaftenfensters eines markierten Objekts Esc = Dialogfenster schließen, Arbeitsvorgänge abbrechen Abgedrucktes Zeichen an die Cursorposition setzen … Funktionstasten = Funktionen der Tasten von der Software bestimmt Sondertasten = Sondertasten mit LED, die von der Automatisierungssoftware TwinCAT gesteuert werden können Einschub Einschub Einschub...
-
Seite 17: Anschlusskits
Produktübersicht Anschlusskits Folgende optionale Anschlusskits stehen Ihnen zur Verfügung: Tab. 7: Anschlusskits CP79xx Anschlusskits Beschreibung C9900-K630 Anschlusskit 3 m für CP79xx, bestehend aus: 3 m DVI-Kabel, 3 m Cat.5-Kabel für USB-E, USB-zu-USB-E-Konverter CU8800 (überträgt USB 1.1) zur Hutschienenmontage neben dem PC und 1 m USB-Kabel für den Anschluss des USB-zu-USB-E-Konverters am PC C9900-K631 Anschlusskit 5 m für CP79xx, bestehend aus:... -
Seite 18: Inbetriebnahme
Glassplitter oder Ähnliches am Handschuh haften. Sollten Sie als Anwender einen zusätzlichen Schutz des Touchscreens vor Verschmutzungen und Kratzern benötigen, beispielsweise aufgrund von verschmutzten Händen, erreichen Sie dies durch eine Beckhoff- Schutzfolie. Die Folie liefert einen kurzzeitigen Schutz von wenigen Tagen. -
Seite 19: Transport Und Auspacken
5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 9.1 Service und Support [} 28]). Montage Das Control Panel CP79xx ist für die Montage an einem Tragarmsystem konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 8 Technische Daten [} 27]). -
Seite 20: Control Panel Anschließen
Inbetriebnahme Control Panel anschließen VORSICHT Stromschlaggefahr Gefährliche Berührungsspannungen können zum Stromschlag führen. Halten Sie sich an die folgenden Punkte, um einen Stromschlag zu vermeiden: • Stecken oder lösen Sie die Leitungen des Geräts niemals bei Gewitter. • Sorgen Sie für eine Schutzerdung bei dem Umgang mit dem Gerät. Um das Control Panel betriebsbereit zu machen, müssen Sie dieses anschließen. - Seite 21 Inbetriebnahme Schutzerdung Die Schutzerdung eines Geräts dient der Vermeidung gefährlicher Berührungsspannungen. Entsprechend der Norm EN 60204-1 (Kapitel 8 Potentialausgleich) ist eine Schutzerdung dann erforderlich, wenn: • das Gerät Abmessungen von 50 mm x 50 mm überschreitet, • das Gerät großflächig berührt oder umfasst werden kann, •...
-
Seite 22: Leitungen Und Spannungsversorgung Anschließen
Control Panels [} 20]) und danach alle Datenübertragungsleitungen einstecken. Bei Anschluss des Control Panels an einen Industrie-PC mit USV-Ausgang empfiehlt Beckhoff diesen für den Anschluss zu nutzen, um auch im USV-Betrieb noch ein Bild angezeigt zu bekommen. Am PC darf nur ein Control Panel am USV-Ausgang angeschlossen werden. -
Seite 23: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme HINWEIS Sachschäden durch Spannungsversorgung Eine angeschlossene Spannungsversorgung kann während der Demontage zu Schäden am Control Panel führen. • Trennen Sie die Spannungsversorgung vom Gerät, bevor Sie mit der Demontage beginnen. Im Rahmen der Außerbetriebnahme des Control Panels müssen Sie zunächst die Spannungsversorgung und Leitungen trennen. -
Seite 24: Instandhaltung
Instandhaltung Instandhaltung Instandhaltungsmaßnahmen erhöhen den Nutzungsgrad des Geräts, indem die dauerhafte Funktionsfähigkeit gewährleistet wird. Dazu trägt die Reinigung des Geräts bei. Pixelfehler im TFT-Display sind produktionsbedingt und stellen keinen Reklamationsgrund dar. Reinigung HINWEIS Ungeeignete Reinigungsmittel Die Verwendung ungeeigneter Reinigungsmittel kann zu Sachschäden führen. •... -
Seite 25: Abb. 8 Cp69Xx_Auswahl Cleaning Mode
Reinigung Frontscheibe Die Frontscheibe des Control Panels können Sie während des Betriebs reinigen. Um dabei eine ungewollte Touch-Eingabe zu vermeiden, müssen Sie das Gerät zunächst mithilfe des Beckhoff Control Tools in den „Cleaning Mode“ versetzen. Das Beckhoff Control Tool startet bei Start des angeschlossenen PCs nicht automatisch. Um den „Cleaning Mode“... -
Seite 26: Hilfe Bei Störungen
USB-Fehler bei Zugriff mit TwinCAT Zykluszeit in TwinCAT von 10 ms Zykluszeit auf 50 ms bis 80 ms über USB (Standard) gesetzt erhöhen Kein Bild/keine Verbindungsproblem bei Kabelverbindung kontrollieren Hintergrundbeleuchtung vorhanden Verkabelung Beckhoff empfiehlt, verfügbare Beckhoff-Anschlusskabel und -Anschlusskits zu verwenden. Version: 2.0 CP79xx-xxxx-0000... -
Seite 27: Technische Daten
Technische Daten Technische Daten Tab. 9: Technische Daten Produktbezeichnung CP79xx Versorgungsspannung 20,4-30 V (24 V Netzteil, NEC class 2) Maximale Leistungsaufnahme bei 6,5 Zoll: ca. 10 W Grundausstattung 12 Zoll: ca. 14 W 15 Zoll: ca. 25 W 19 Zoll: ca. 32 W Schutzart IP65 Erschütterungsfestigkeit (Vibration... -
Seite 28: Anhang
Anhang Anhang Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •... -
Seite 29: Zulassungen
Anhang Zulassungen Das Control Panel besitzt die folgenden Zulassungen: • CE • EAC • UKCA • FCC Sie finden alle weiteren geltenden Zulassungen auf dem Typenschild Ihres Geräts. FCC Zulassungen für die Vereinigten Staaten von Amerika FCC: Federal Communications Commission Radio Frequency Interference Statement Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, entsprechend Teil 15 der FCC-Regeln. - Seite 30 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 CP79xx_Aufbau ........................... Abb. 2 CP79xx_Anschlussbereich ......................Abb. 3 CP79xx_DVI-Extended-Eingang Pin-Nummerierung..............Abb. 4 CP79xx_Spannungsbuchse Pin-Nummerierung................Abb. 5 CP79xx_USB-E-Eingang Pin-Nummerierung ................Abb. 6 CP79xx_Typenschild ........................Abb. 7 CP79xx_Schutzleiteranschluss....................Abb. 8 CP69xx_Auswahl Cleaning Mode....................Abb. 9 CP69xx_Options .......................... Version: 2.0 CP79xx-xxxx-0000...
- Seite 31 Tabellenverzeichnis Tabellenverzeichnis Tab. 1 Legende Aufbau CP79xx ......................Tab. 2 DVI-Extended-Schnittstelle Pinbelegung ..................Tab. 3 Spannungsbuchse Pinbelegung ....................Tab. 4 USB-E-Eingang Pinbelegung....................... Tab. 5 Legende Typenschild CP69xx ..................... Tab. 6 Tastenfunktionen CP69xx ......................Tab. 7 Anschlusskits CP79xx........................Tab. 8 Hilfe bei Störungen........................Tab.
-
