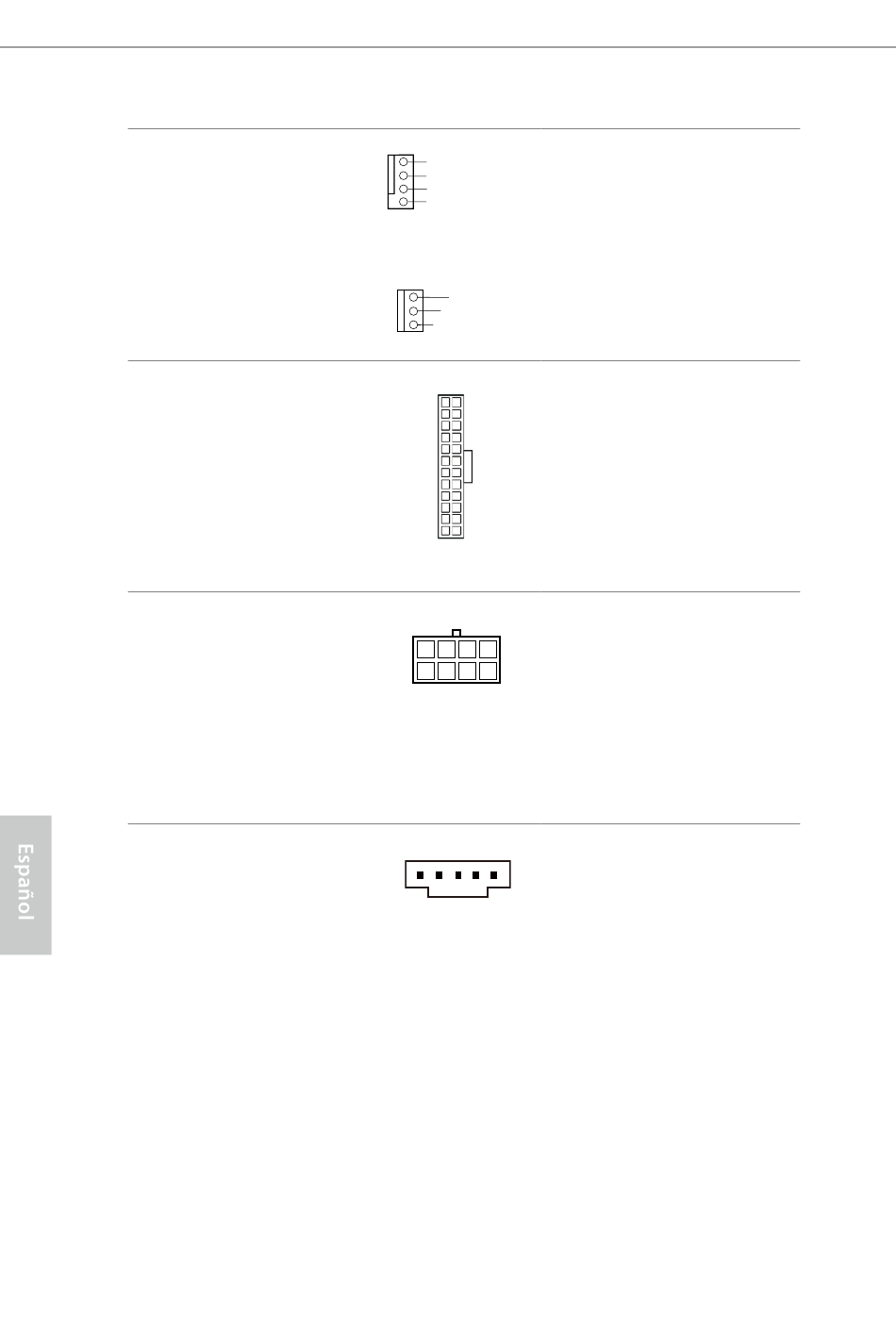

Conectores del ventilador
de la CPU
(CPU_FAN1 de 4 pines)
(consulte la pág.1, N.º 38)
(CPU_FAN2 de 3 pines)
(consulte la pág.1, N.º 3)
Conector de alimentación ATX
(ATXPWR1 de 24 pines)
(consulte la pág.1, N.º 10)
Conector de alimentación
ATX de 12V
(ATX12V1 de 8 pines)
(consulte la pág.1, N.º 1)
Conector Thunderbolt 2/3 AIC
(TBT1 de 5 pines)
(consulte la pág.1, N.º 36)
88
1
GND
2 FAN_VOLTAGE
CPU_FAN_SPEED
3
FAN_SPEED_CONTROL
4
GND
FAN_VOLTAGE
CPU_FAN_SPEED
12 24
1 13
8 5
1
4
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de
CPU de 4 pines. Si tiene
pensando conectar un ven-
tilador de CPU de 3 pines,
conéctelo al Pin 1-3.
Esta placa base contiene
un conector de aliment-
ación ATX de 24 pines.
Para utilizar una toma
de alimentación ATX de
20 pines, conéctela en los
Pines del 1 al 13.
Esta placa base contiene
un conector de aliment-
ación ATX de 24 pines.
Para utilizar una toma
de alimentación ATX de
20 pines, conéctela en los
Pines del 1 al 13.
Enchufe una tarjeta
complementaria (AIC)
Thunderbolt™ a este conector
mediante el cable GPIO.
*Instale la tarjeta Thunderbolt™
AIC a PCIE3 (ranura
predeterminada).
* Solamente se admite una tarjeta
AIC Thunderbolt en esta placa
base.
