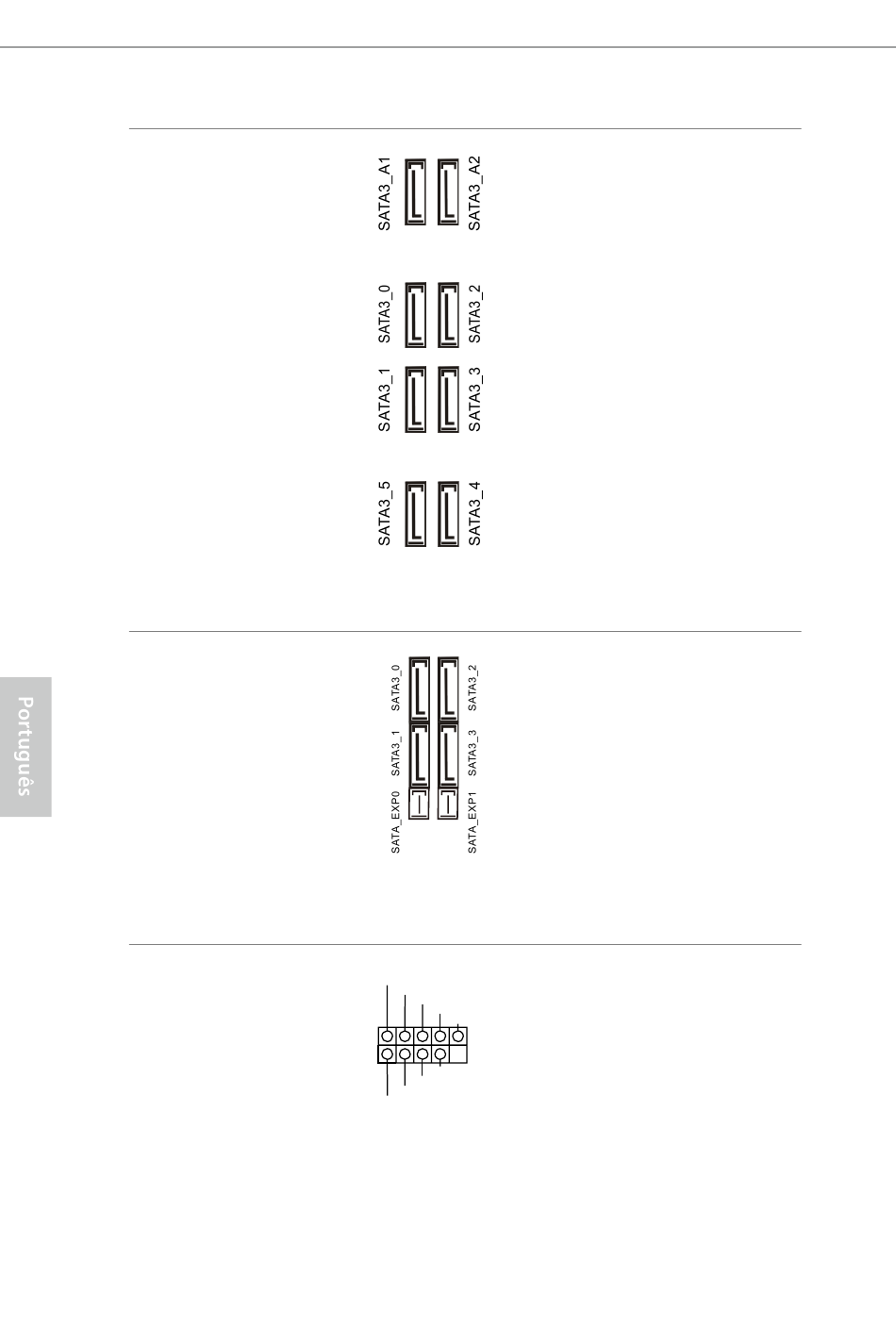

Conectores série ATA3
(SATA3_0
ver p.1, N.º 20)
(SATA3_1:
ver p.1, N.º 22)
(SATA3_2:
ver p.1, N.º 21)
(SATA3_3:
ver p.1, N.º 23)
(SATA3_4:
ver p.1, N.º 27)
(SATA3_5:
ver p.1, N.º 26)
(SATA3_A1
ver p.1, N.º 18)
(SATA3_A2
ver p.1, N.º 17)
Conectores Seriais ATA
Express
(SATA_EXP_0:
ver p.1, N.º 24)
(SATA_EXP_1:
ver p.1, N.º 25)
Suportes USB 2.0
(USB3_4 de 9 pinos)
(ver p.1, N.º 33)
(USB5_6 de 9 pinos)
(ver p.1, N.º 32)
116
Estes oito conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência
de dados de até 6,0 Gb/s.
O SATA3_0, SATA3_1 são
compartilhados com o
SATA_EXP0. O SATA3_2,
SATA3_3 são compartilhados
com o SATA_EXP1. Para
minimizar o tempo de
inicialização, use portas Intel®
Z170 SATA (SATA3_0) para os
seus dispositivos inicializáveis.
Por favor, conecte dispositivos
de armazenamento PCIe ou
SATA a estes conectores.
*O Conector SATA Express
superior (SATA_EXP0)
é compartilhado com o
SATA3_0, SATA3_1 e o Ultra
M.2 Socket (M2_1).
Além das duas portas USB
USB_PWR
P-
P+
2.0 no painel de E/S, existem
GND
DUMMY
dois suportes nesta placa-mãe.
Cada suporte USB 2.0 pode
1
GND
P+
suportar duas portas.
P-
USB_PWR
