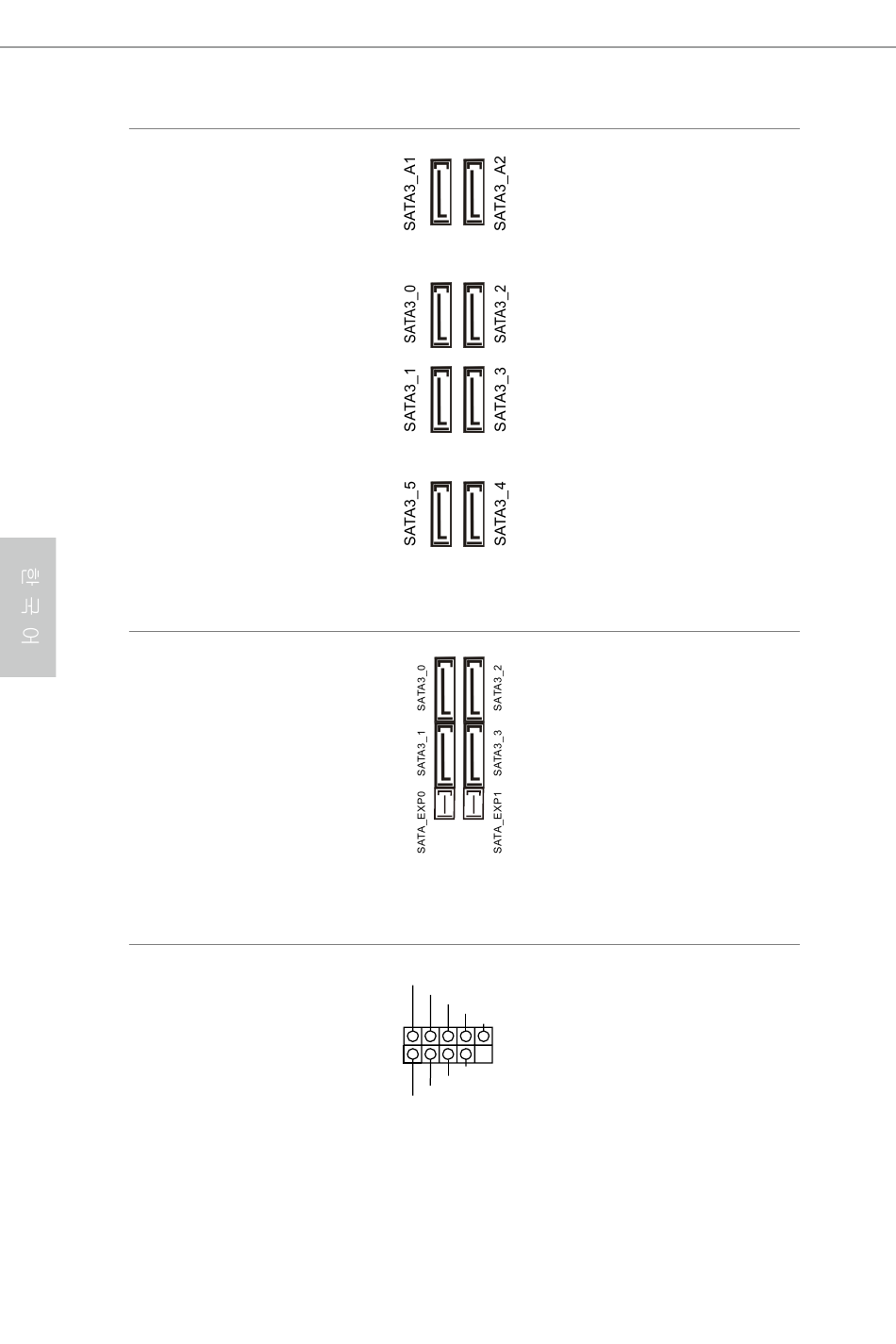

시리얼 ATA3 커넥터
(SATA3_0
1 페이지 , 20 번 항목 참조 )
(SATA3_1:
1 페이지 , 22 번 항목 참조 )
(SATA3_2:
1 페이지 , 21 번 항목 참조 )
(SATA3_3:
1 페이지 , 23 번 항목 참조 )
(SATA3_4:
1 페이지 , 27 번 항목 참조 )
(SATA3_5:
1 페이지 , 26 번 항목 참조 )
(SATA3_A1
1 페이지 , 18 번 항목 참조 )
(SATA3_A2
1 페이지 , 17 번 항목 참조 )
직렬 ATA Express 커넥터
(SATA_EXP_0:
1 페이지 , 24 번 항목 참조 )
(SATA_EXP_1:
1 페이지 , 25 번 항목 참조 )
USB 2.0 헤더
(9 핀 USB3_4)
(1 페이지 , 33 번 항목 참조 )
(9 핀 USB5_6)
(1 페이지 , 32 번 항목 참조 )
146
이들 8 개의 SATA3 커넥
터는 최대 6.0 Gb/s 데이
터 전송 속도를 제공하는
내부 저장 장치용 SATA
데이터 케이블을 지원합
니다 . SATA3_0, SATA3_1
은 SATA_EXP0 과 공유됩
니다 . SATA3_2, SATA3_3
은 SATA_EXP1 과 공유
됩니다 . 부팅 시간을 최
소화하려면 , Intel® Z170
SATA 포트 (SATA3_0) 를
부팅용 장치에 사용하십
시오 .
SATA 저장장치 또는
PCIe 저장장치를 이 커넥
터에 연결하십시오 .
* 상단 SATA Express 커
넥터 (SATA_EXP_0) 는
SATA3_0, SATA3_1 및 울
트라 M.2 소켓 (M2_1) 과
공유됩니다 .
I/O 패널에 USB 2.0 포트
USB_PWR
P-
P+
두 개가 탑재되어 있을
GND
DUMMY
뿐 아니라 마더보드에 헤
더 두 개가 탑재되어 있
1
GND
P+
습니다 . 각 USB 2.0 헤더
P-
USB_PWR
는 포트 두 개를 지원할
수 있습니다 .
