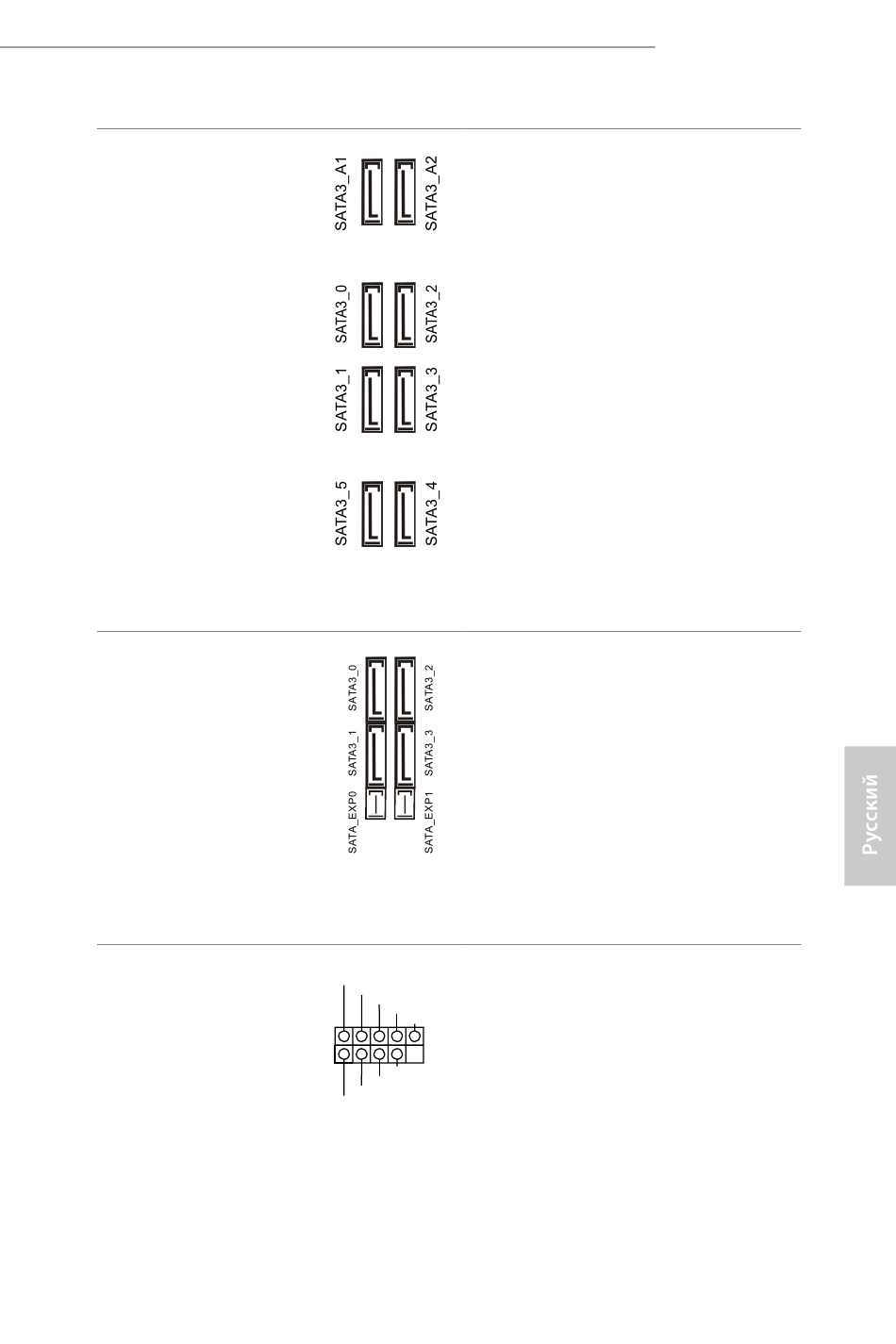

Разъемы Serial ATA3
(SATA3_0
См. стр. 1, № 20)
(SATA3_1:
См. стр. 1, № 22)
(SATA3_2:
См. стр. 1, № 21)
(SATA3_3:
См. стр. 1, № 23)
(SATA3_4:
См. стр. 1, № 27)
(SATA3_5:
См. стр. 1, № 26)
(SATA3_A1
см. стр.1, № 18)
(SATA3_A2
см. стр.1, № 17)
Разъемы SATA Express
(SATA_EXP_0:
см. стр.1, № 24)
(SATA_EXP_1:
см. стр.1, № 25)
Колодки USB 2.0
(9-контактная USB3_4)
(См. стр. 1, № 33)
(9-контактная USB5_6)
(См. стр. 1, № 32)
Эти шесть восемь SATA3
предназначены для подключения
кабелей SATA внутренних
запоминающих устройств для
передачи данных со скоростью
до 6,0 Гб/с. SATA3_0, SATA3_1
используются с разъемом
SATA_EXP0. SATA3_2, SATA3_3
используются с разъемом SATA_
EXP1. Для минимизации времени
загрузки используйте порты
Intel® Z170 SATA (SATA3_0) для
самозагружаемых устройств.
К данным разъемам подключаются
накопители SATA или PCIe.
*Разъем SATA Express (SATA_
EXP0) используется с SATA3_0,
SATA3_1 и Ultra M.2 Socket (M2_1).
Кроме двух портов USB 2.0
USB_PWR
P-
P+
на панели ввода-вывода на
GND
DUMMY
материнской плате также есть две
колодки. Каждая колодка USB 2.0
1
GND
P+
может поддерживать два порта.
P-
USB_PWR
