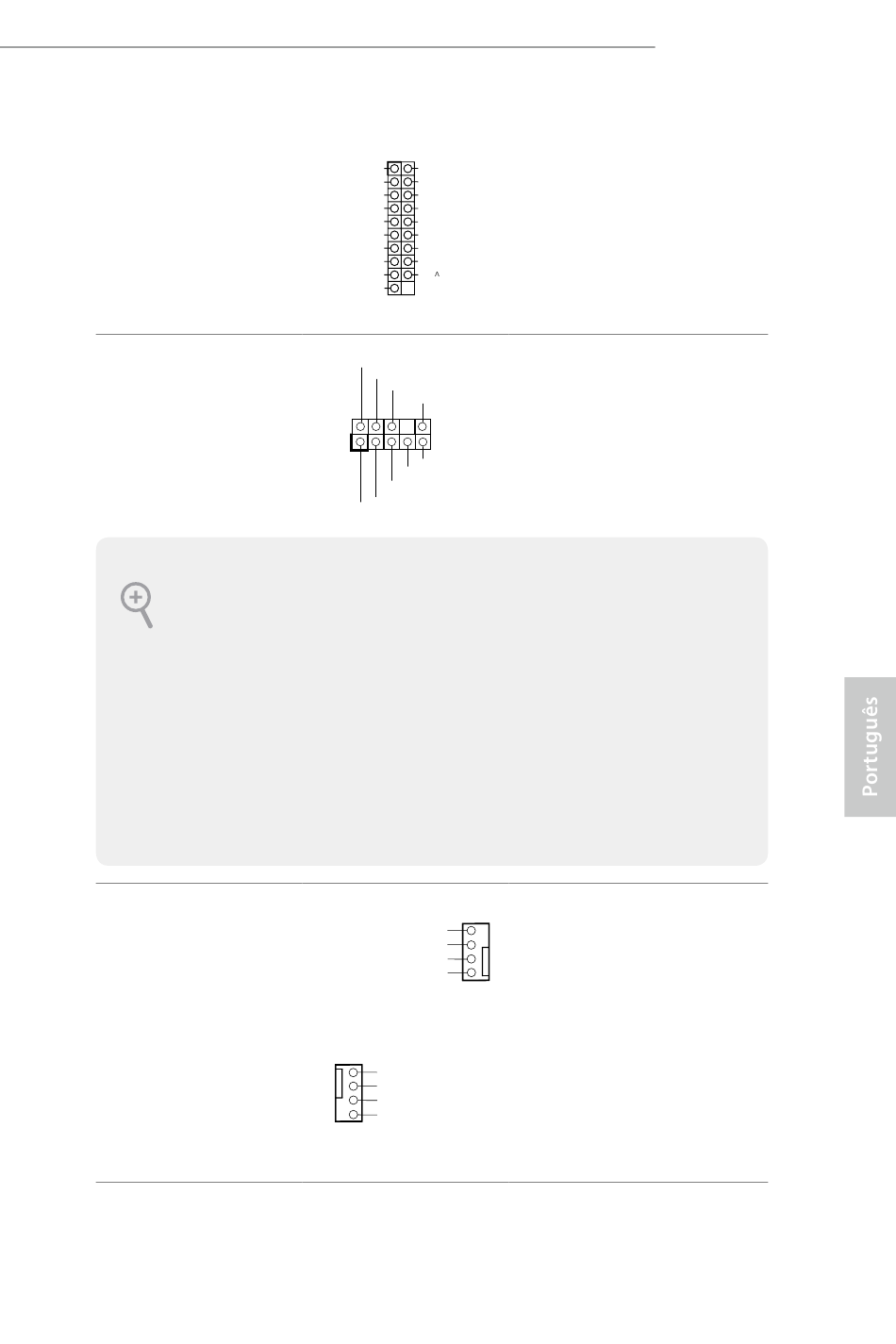

Suportes USB 3.0
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 11)
Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 37)
1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-
los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle
Realtek e ajuste o "Volume de gravação".
Conectores da Ventoinha
do Chassi
(CHA_FAN1 de 4 pinos)
(ver p.1, N.º 19)
(CHA_FAN2 4 pinos)
(ver p.1, N.º 30)
(CHA_FAN3 de 4 pinos)
(ver p.1, N.º 39)
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PB_SSRX- bus
V Vbus
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Z170M OC Formula
Além de quatro portas
USB 3.0 no painel de E/
S, existe uma plataforma
nesta placa-mãe. Cada
suporte USB 3.0 pode
suportar duas portas.
Este suporte destina-se à
conexão dos dispositivos
de áudio no painel de
áudio frontal.
Por favor, conecte os
cabos do ventilador aos
conectores do ventilador e
corresponda o fio preto no
pino terra.
117
