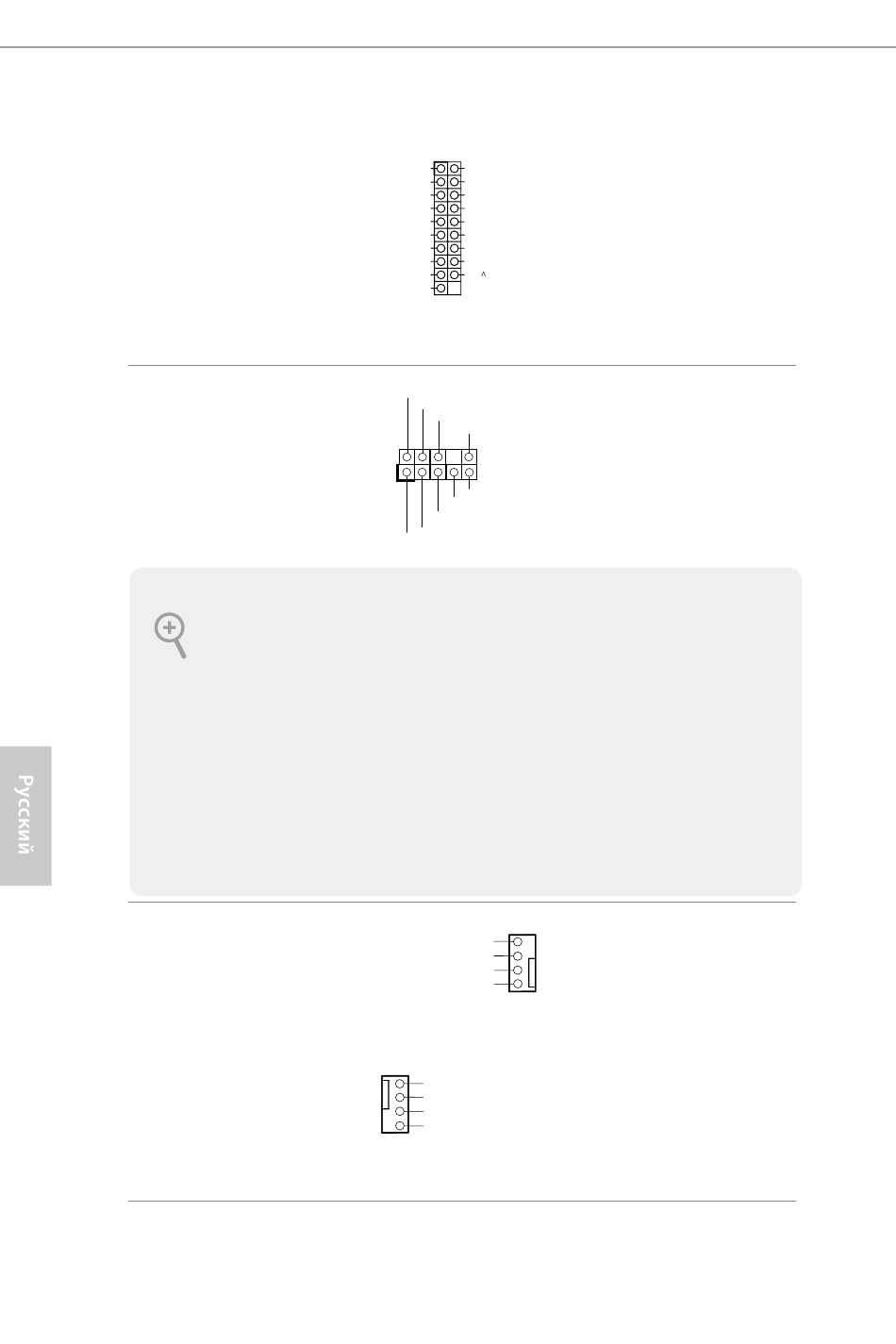

Колодки USB 3.0
(19-контактная, USB3_5_6)
(См. стр. 1, № 11)
Аудиоколодка передней
панели
(9-контактная, HD_AUDIO1)
(См. стр. 1, № 37)
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.
2. При использовании аудиопанели AC'97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
Разъемы вентиляторов
корпуса
(4-контактный, CHA_FAN1)
(См. стр. 1, № 19)
(4-контактный, CHA_FAN2)
(См. стр. 1, № 30)
(4-контактный, CHA_FAN3)
(См. стр. 1, № 39)
102
1
Dummy
IntA_PA_D+
IntA_PB_D+
IntA_PA_D-
IntA_PB_D-
GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND
IntA_PA_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PB_SSRX-
bus
V
Vbus
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Кроме четыре портов
USB 3.0 на панели ввода-
вывода на системной
плате также имеется
одна колодка. Каждая
колодка USB 3.0 может
поддерживать два порта.
Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
Предназначены для
подключения кабелей
разъемов вентиляторов
и подключения черного
провода к заземлению.
