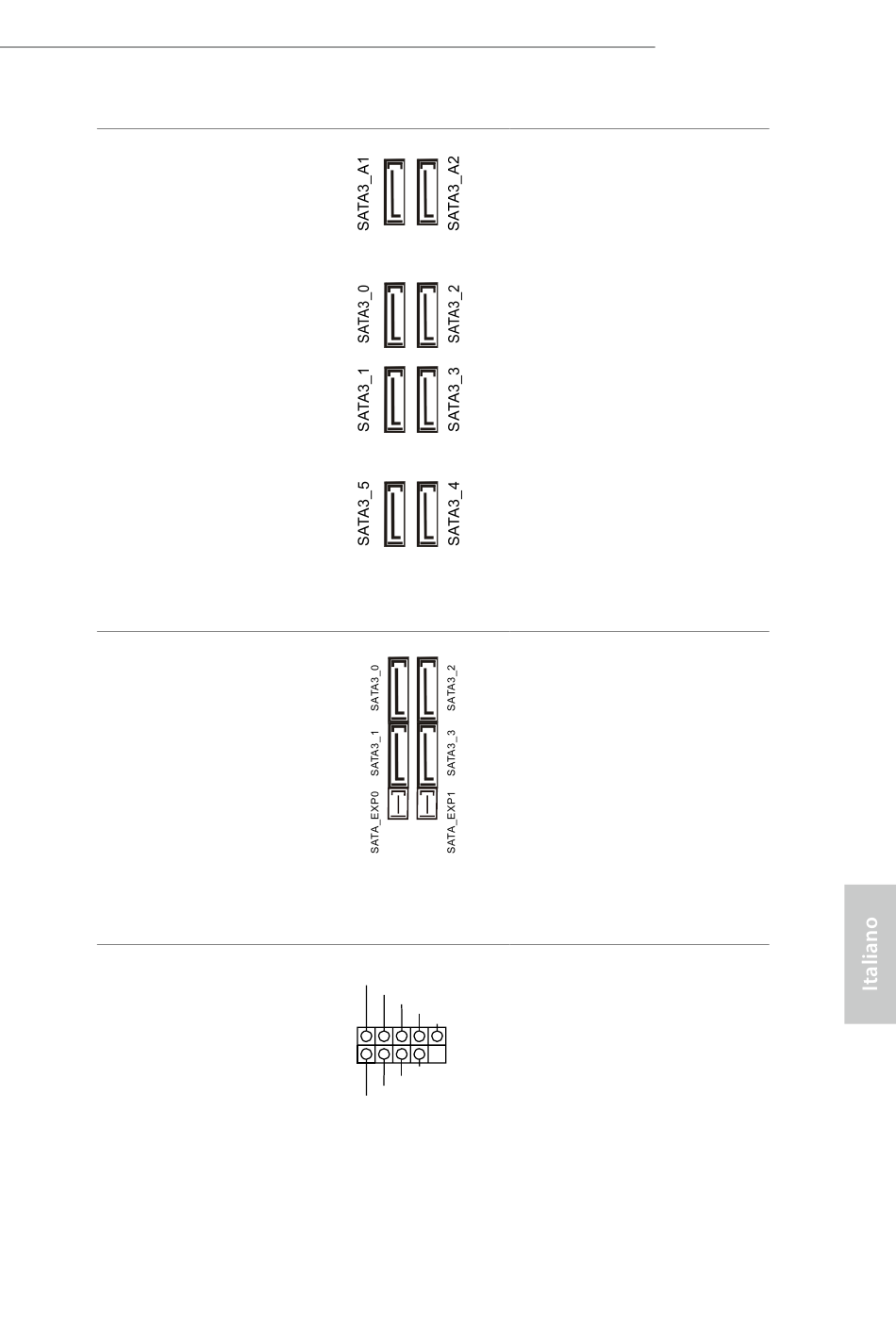

Connettori Serial ATA3
(SATA3_0
vedere pag. 1, n. 20)
(SATA3_1:
vedere pag. 1, n. 22)
(SATA3_2:
vedere pag. 1, n. 21)
(SATA3_3:
vedere pag. 1, n. 23)
(SATA3_4:
vedere pag. 1, n. 27)
(SATA3_5:
vedere pag. 1, n. 26)
(SATA3_A1
vedere pag.1, n. 18)
(SATA3_A2
vedere pag.1, n. 17)
Connettori Serial ATA
Express
(SATA_EXP_0:
vedere pag.1, n. 24)
(SATA_EXP_1:
vedere pag.1, n. 25)
Header USB 2.0
(9-pin USB3_4)
(vedere pag. 1, n. 33)
(9-pin USB5_6)
(vedere pag. 1, n. 32)
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Z170M OC Formula
Questi otto connettori
SATA3 supportano cavi di
trasmissione dati SATA per
i dispositivi d'archiviazione
interni velocità di
trasferimento dati fino
a 6.0 Gb/s. SATA3_0,
SATA3_1 è condiviso con
SATA_EXP0. SATA3_2,
SATA3_3 è condiviso con
SATA_EXP1. Per ridurre
al minimo il tempo d'avvio,
usare le porte SATA Intel
® Z170 (SATA3_0) per i
dispositivi di'avvio.
Collegare i dispositivi
d'archiviazione SATA o
PCIe a questi connettori.
*Il connettore SATA
Express superiore (SATA_
EXP0) è condiviso con
SATA3_0, SATA3_1 e
Ultra M.2 Socket (M2_1).
Oltre alle due porte USB
2.0 sul pannello I/O, su
questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può
supportare due porte.
