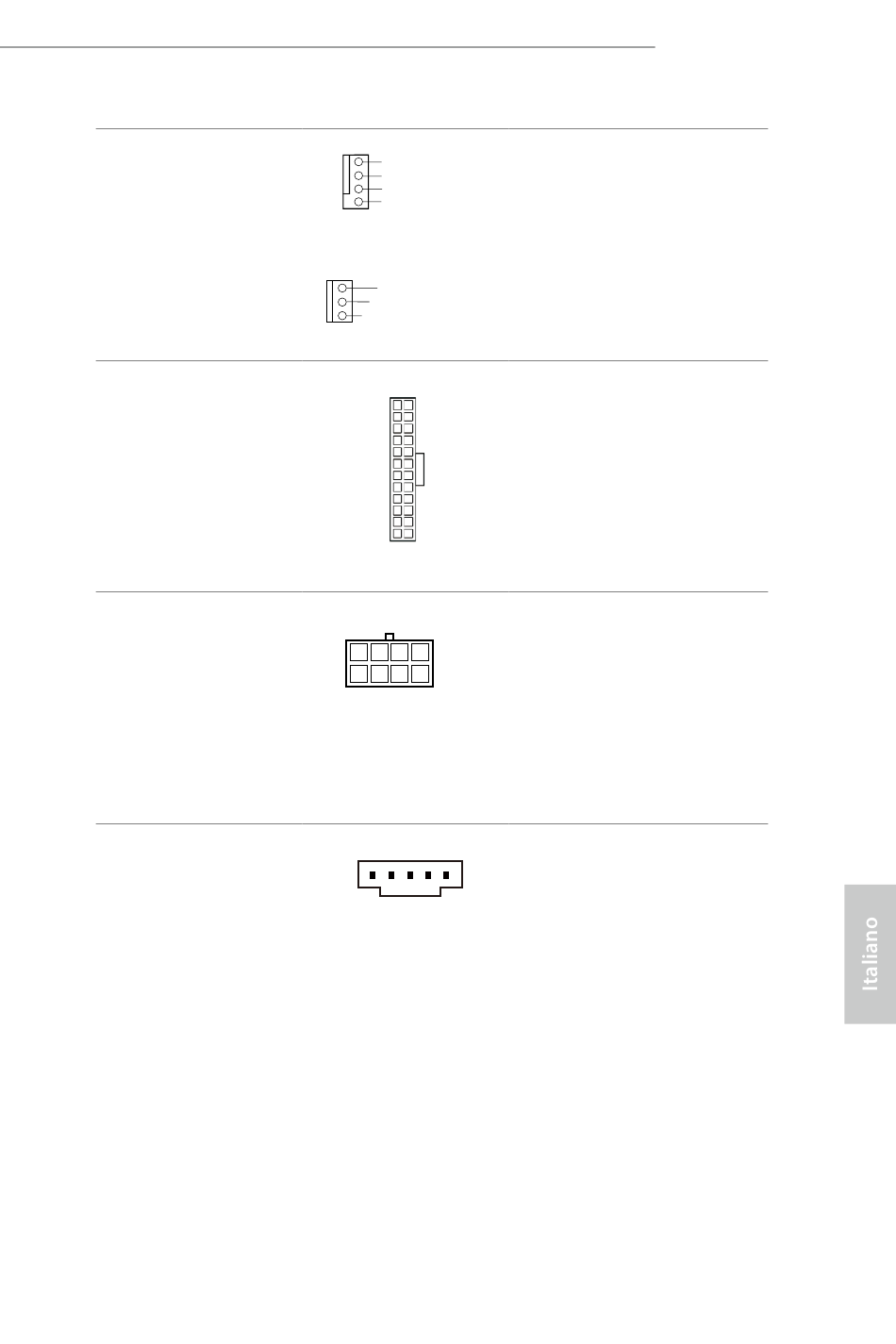

Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 38)
(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 3)
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 10)
Connettore di
alimentazione
ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
Connettore
Thunderbolt 2/3 AIC
(TBT1 5-pin)
(vedere pag. 1, n. 36)
1
GND
2 FAN_VOLTAGE
CPU_FAN_SPEED
3
FAN_SPEED_CONTROL
4
GND
FAN_VOLTAGE
CPU_FAN_SPEED
12 24
1 13
8 5
4 1
Z170M OC Formula
Questa scheda madre è
dotata di un connettore per
la ventola della CPU
(Ventola silenziosa) a 4 pin.
Se si decide di collegare
una ventola della CPU a 3
pin, collegarla al pin 1-3.
Questa scheda madre è
dotata di un connettore di
alimentazione ATX a 24
pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin 1 e il pin 13.
Questa scheda madre è
dotata di un connettore di
alimentazione ATX a 24
pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin 1 e il pin 13.
Collegare una scheda aggiuntiva
Thunderbolt™ (AIC) a questo
connettore utilizzando il cavo
GPIO.
*Installare la scheda AIC
Thunderbolt™ su PCIE3 (slot
predefinito).
* Questa scheda madre supporta
una sola scheda Thunderbolt AIC.
73
