ASROCK Z170M OC Formula Bedienungsanleitung Seite 45

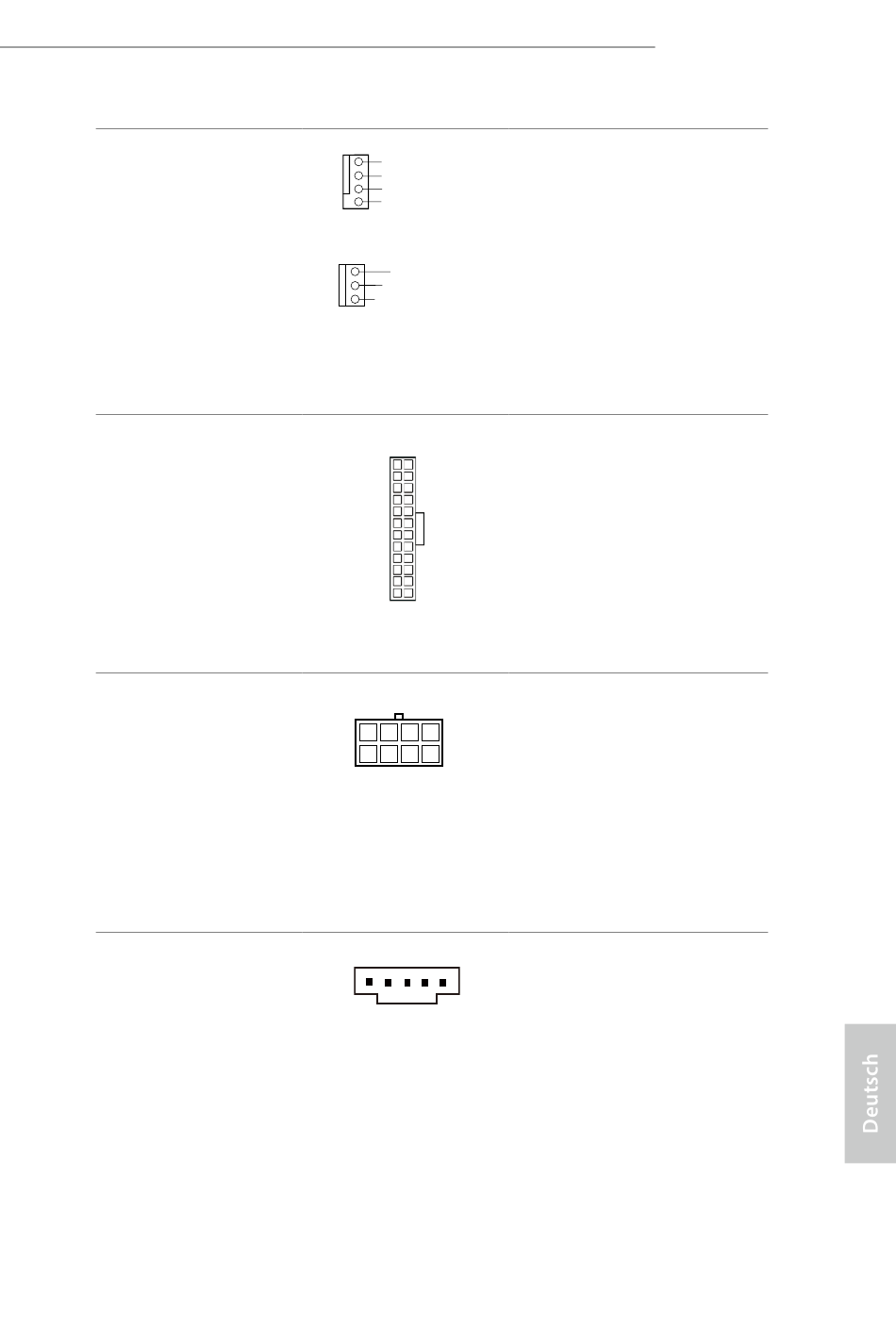

CPU-Lüfteranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 38)
(3-polig, CPU_FAN2)
(siehe S. 1, Nr. 3)
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 10)
ATX-12-V-Netzanschlüsse
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
Thunderbolt 2/3
Erweiterungskarten
anschluss
(5-polig, TBT1)
(siehe S. 1, Nr. 36)
1
GND
2 FAN_VOLTAGE
CPU_FAN_SPEED
3
FAN_SPEED_CONTROL
4
GND
FAN_VOLTAGE
CPU_FAN_SPEED
12 24
1 13
8 5
4 1
Z170M OC Formula
Dieses Motherboard
bietet einen 4-poligen
CPU-Lüfteranschluss
(lautloser Lüfter). Falls Sie
einen 3-poligen
CPU-Lüfter anschließen
möchten, verbinden Sie
ihn bitte mit
Kontakt 1 bis 3.
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und
Kontakt 13 an.
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und
Kontakt 13 an.
Bitte verbinden Sie eine
Thunderbolt™-Erweiterungskarte
über das GPIO-Kabel mit diesem
Anschluss.
*Bitte installieren Sie die
Thunderbolt™-AIC-Karte am
PCIE3 (Standardsteckplatz).
*Es wird nur eine
Thunderbolt-AIC-Karte an
diesem Motherboard unterstützt.
43
