ASROCK Z170M OC Formula Bedienungsanleitung Seite 43

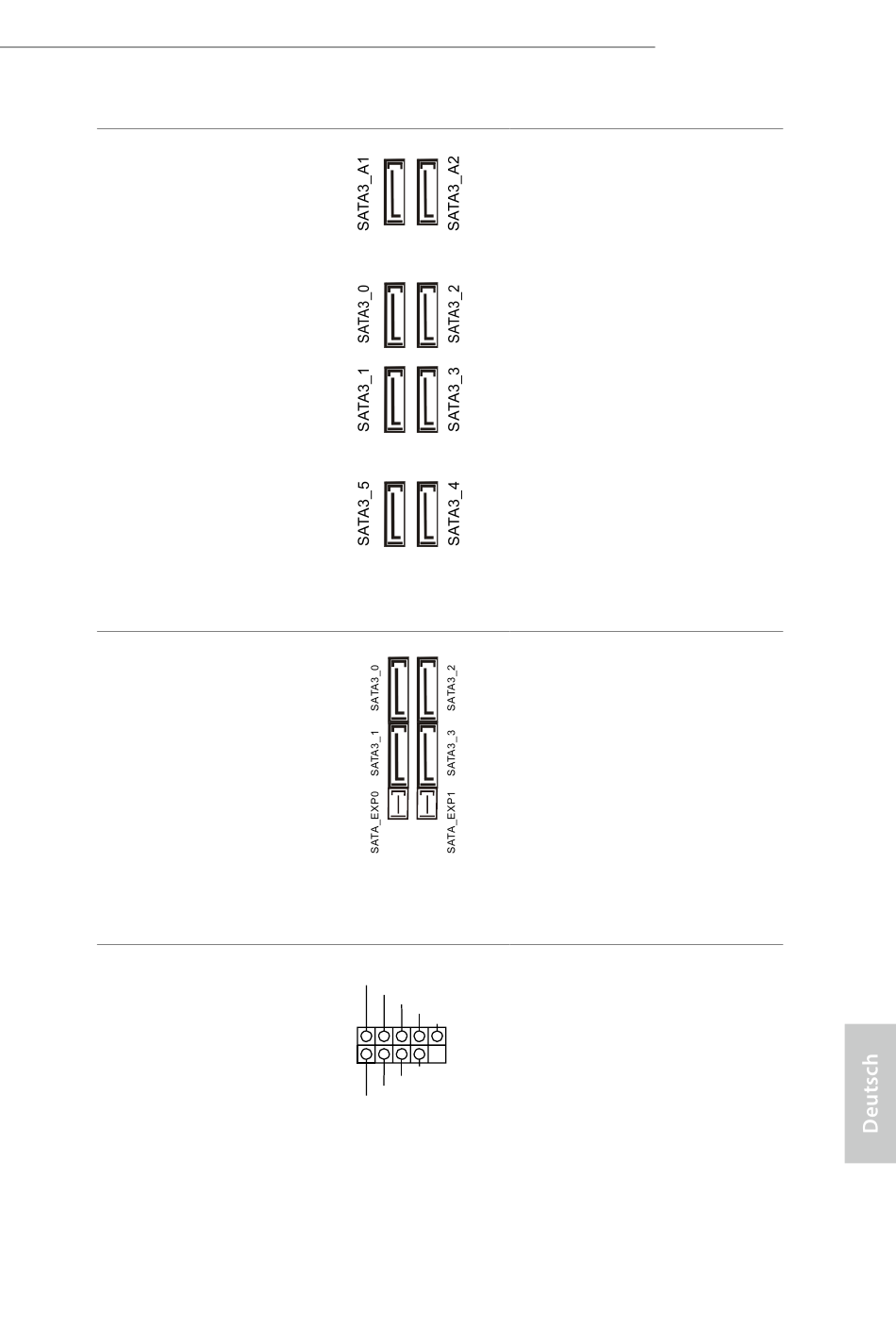

Serial-ATA-III-Anschlüsse
(SATA3_0
siehe S. 1, Nr. 20)
(SATA3_1:
siehe S. 1, Nr. 22)
(SATA3_2:
siehe S. 1, Nr. 21)
(SATA3_3:
siehe S. 1, Nr. 23)
(SATA3_4:
siehe S. 1, Nr. 27)
(SATA3_5:
siehe S. 1, Nr. 26)
(SATA3_A1
siehe S. 1, Nr. 18)
(SATA3_A2
siehe S. 1, Nr. 17)
Serial-ATA-Express-
Anschlüsse
(SATA_EXP_0:
siehe S. 1, Nr. 24)
(SATA_EXP_1:
siehe S. 1, Nr. 25)
USB 2.0-Stiftleisten
(9-polig, USB3_4)
(siehe S. 1, Nr. 33)
(9-polig, USB5_6)
(siehe S. 1, Nr. 32)
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Z170M OC Formula
Diese acht SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsges
chwindigkeit bis 6,0 Gb/s.
SATA3_0 und SATA3_1
werden gemeinsam mit
SATA_EXP0 genutzt.
SATA3_2 und SATA3_3
werden gemeinsam mit
SATA_EXP1 genutzt.
Nutzen Sie zum Minimieren
der Startzeit Intel® Z170-
SATA-Ports (SATA3_0) für
Ihre bootfähigen Geräte.
Bitte verbinden Sie
entweder SATA- oder
PCIe-Speichergeräte mit
diesen Anschlüssen.
Der obere SATA-Express-
Anschluss (SATA_EXP0)
wird gemeinsam mit
SATA3_0, SATA3_1 und
dem Ultra-M.2-Sockel
(M2_1) genutzt.
Neben zwei USB 2.0-Ports
an der E/A-Blende befinden
sich zwei Stiftleisten an
diesem Motherboard. Jede
USB 2.0-Stiftleiste kann zwei
Ports unterstützen.
41
