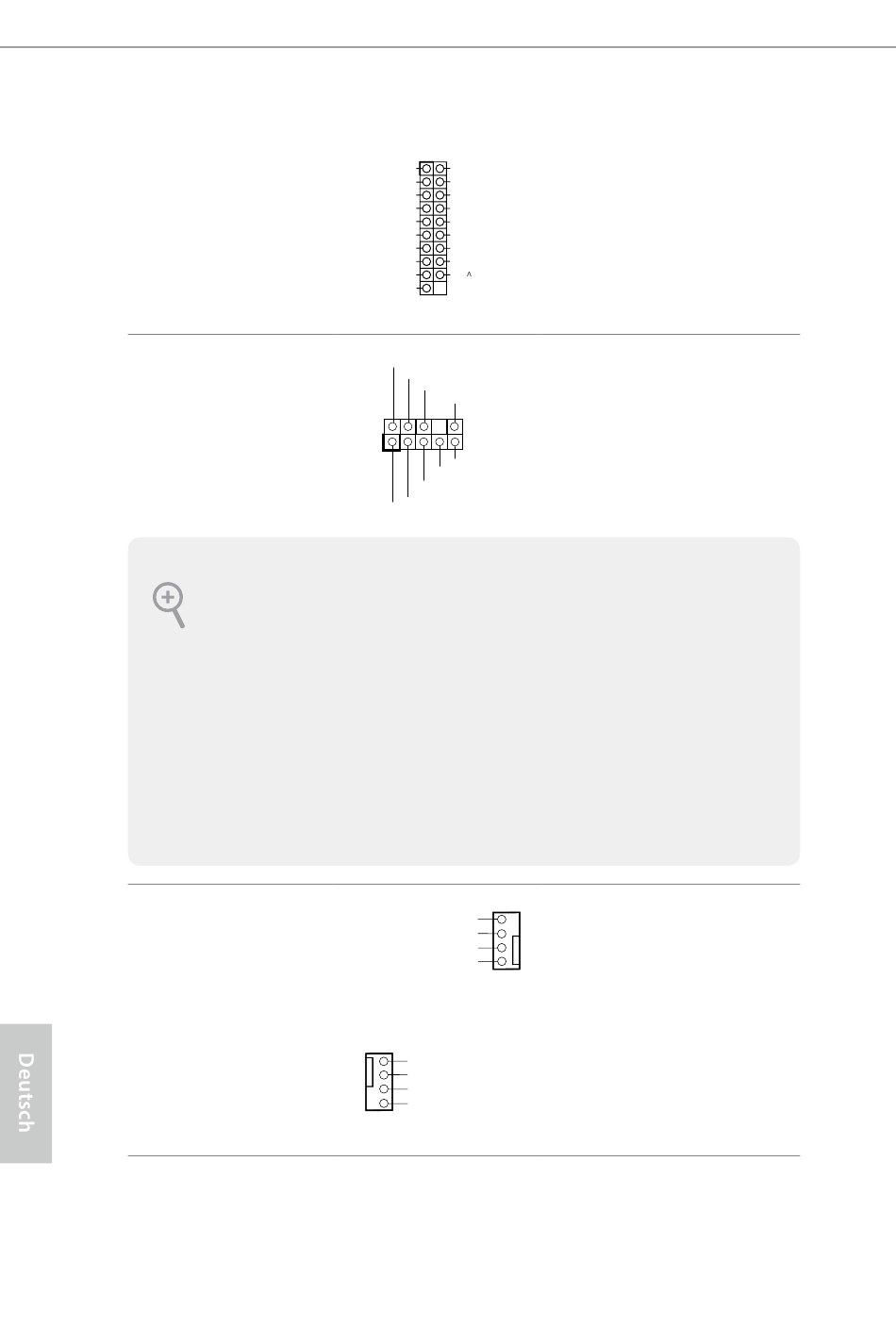

USB 3.0-Stiftleisten
(19-polig, USB3_5_6)
(siehe S. 1, Nr. 11)
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 37)
1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu
jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen
in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audi-
ostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie
nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikro-
fon)"-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnah-
melautstärke)" an.
Gehäuselüfteranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 19)
(4-polig, CHA_FAN2)
(siehe S. 1, Nr. 30)
(4-polig, CHA_FAN3)
(siehe S. 1, Nr. 39)
42
1
Dummy
IntA_PA_D+
IntA_PB_D+
IntA_PA_D-
IntA_PB_D-
GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND
IntA_PA_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PB_SSRX-
bus
V
Vbus
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Neben vier USB 3.0-Ports
an der E/A-Blende befindet
sich eine Stiftleiste an
diesem Motherboard. Jede
USB 3.0-Stiftleiste kann
zwei Ports unterstützen.
Diese Stiftleiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
Bitte verbinden Sie die
Lüfterkabel mit den
Lüfteranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.
