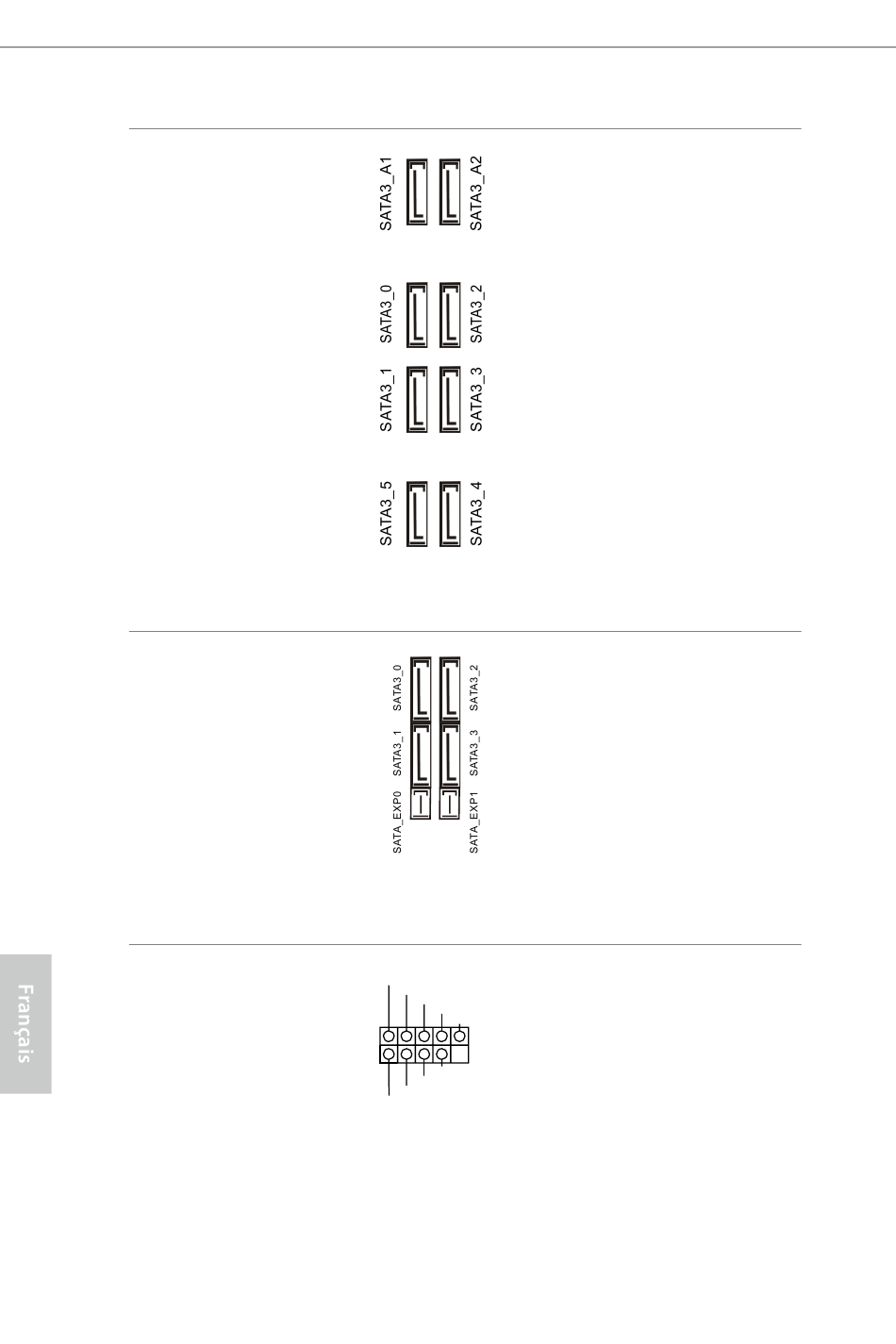

Connecteurs Serial ATA3
(SATA3_0
voir p.1, No. 20)
(SATA3_1:
voir p.1, No. 22)
(SATA3_2:
voir p.1, No. 21)
(SATA3_3:
voir p.1, No. 23)
(SATA3_4:
voir p.1, No. 27)
(SATA3_5:
voir p.1, No. 26)
(SATA3_A1
voir p.1, No. 18)
(SATA3_A2
voir p.1, No. 17)
Connecteurs série ATA
Express
(SATA_EXP_0:
voir p.1, No. 24)
(SATA_EXP_1:
voir p.1, No. 25)
Embases USB 2.0
(USB3_4 à 9 broches)
(voir p.1, No. 33)
(USB5_6 à 9 broches)
(voir p.1, No. 32)
56
Ces huit connecteurs SATA3
sont compatibles avec les
câbles de données SATA
pour les appareils de stockage
internes avec un taux de
transfert maximal de 6.0
Go/s. SATA3_0 et SATA3_1
sont partagés avec SATA_
EXP0. SATA3_2 et SATA3_3
sont partagés avec SATA_
EXP1. Pour minimiser le
temps au démarrage, utilisez
les ports Intel® Z170 SATA
(SATA3_0) pour vos appareils
amorçables.
Veuillez connecter des
périphériques de stockage
SATA ou PCIe à ces
connecteurs.
Le connecteur SATA Express
(SATA_EXP0) est partagé
avec SATA3_0, SATA3_1 et le
socket Ultra M.2 (M2_1).
En plus des deux ports USB
USB_PWR
P-
P+
2.0 sur le panneau E/S, cette
GND
DUMMY
carte mère est dotée de deux
embases. Chaque embase USB
1
GND
P+
2.0 peut prendre en charge
P-
USB_PWR
deux ports.
